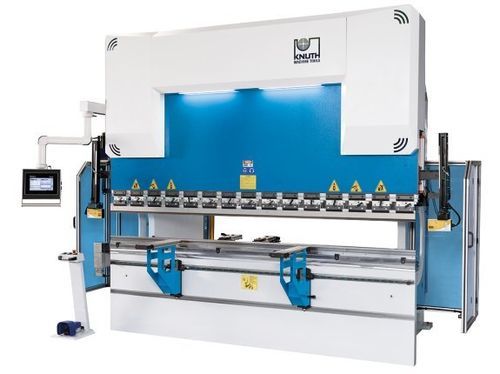

Presse plieuse électrohydraulique AHK V 30135 CNC

CNCde précision

Présentation
La presse plieuse AHK V 30135 CNC est une presse plieuse CNC destinée aux applications industrielles, conforme aux normes européennes. Elle associe conception moderne, fabrication de précision et commande graphique tactile DELEM pour des pliages précis et reproductibles en production série ou à l'unité.

Points forts

• Usinage de haute précision et bâti en acier rigide
• Composants hydrauliques et électroniques de qualité
• Commande CNC graphique DELEM
• Sécurité optique laser AKAS au niveau de l'outil
• Options : bombage motorisé et différentes configurations de butée arrière

Bâti de machine

• Bâti en acier certifié usiné sur centres CNC haut de gamme pour rigidité et exactitude dimensionnelle
• Construction soudée détendue avec grands rayons sur les éléments en traction pour éviter les fissures de soudure
• Barre supérieure précontraignable et support du système de mesure renforcé pour compenser les déformations en charge
• Guidages, paliers et joints dimensionnés pour une absorption optimale des charges verticales et une longue durée de vie

Zone de travail

• Grand porte-à-faux, course importante et table étroite pour un accès facilité lors de séquences de pliage complexes

Bombage (option)

• Bombage motorisé de la table (option) garantissant une uniformité de pli sur toute la longueur, particulièrement pour les tôles épaisses

Système hydraulique

• Vérins hydrauliques conçus sur mesure et rodés en interne pour des performances constantes
• Pistons forgés, trempés, rectifiés et chromés
• Bloc hydraulique et vannes de fabricants reconnus pour une fiabilité durable
• Vannes de sécurité protégeant le système en cas de surcharge

Butée arrière

• Butée robuste et peu demandeuse en maintenance, doigts réglables rapidement depuis l'avant pour un réglage rapide

Bras de support avant

• Bras supports rigides sur guidage linéaire, verrouillables en position; positionnement vertical rapide par crémaillère
• Brosses industrielles protégeant la surface des plaques et facilitant la manutention

Outils de pliage

• Porte-outils Promecam (européen) compatible avec une large gamme d'outils standards
• Outils trempés et rectifiés pour un réglage précis et reproductible

Sécurité et productivité

• Système de sécurité laser AKAS surveillant la zone outil sans limiter les fonctions
• Concept de sécurité conforme aux directives CE en vigueur; rideau lumineux arrière et protections latérales robustes

Caractéristiques techniques

• Capacité de presse : 135 t
• Longueur de pliage : 3.100 mm
• Distance entre colonnes : 2.600 mm
• Porte-à-faux : 410 mm
• Course : 265 mm
• Ouverture : 480 mm
• Largeur de table : 110 mm
• Hauteur de table : 900 mm
• Course axe X : 750 mm
• Vitesse de pliage : 10 mm/s
• Avance rapide : 160 mm/s
• Vitesse de retour : 130 mm/s
• Vitesse d'avance axe X : 600 mm/s
• Puissance moteur principal : 15 kW
• Volume réservoir hydraulique : 230 l
• Dimensions (L x l x H) : 4,05 m x 2,55 m x 2,75 m
• Poids : env. 9.000 kg
