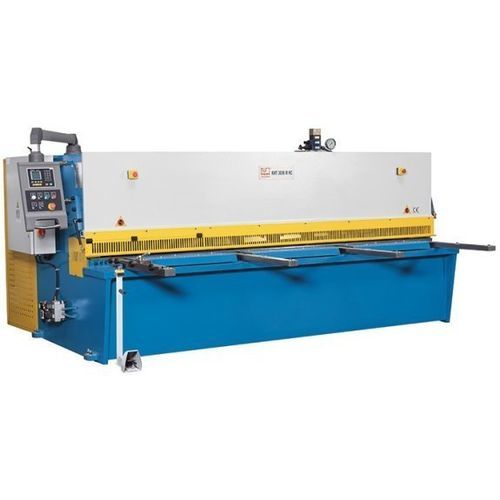

Cisaille hydraulique KHT 4006 M NC

à tôleguillotineà oscillation

Présentation
La KHT 4006 M NC est une cisaille guillotine hydraulique conçue sur le principe de la coupe à barre pivotante. La barre de coupe est guidée dans un palier pivotant ancré au bâti, garantissant des coupes droites et évitant le coincement couteau supérieur/inférieur. La butée arrière est positionnée avec précision via la commande CN ESTUN E21.

Points forts

• Commande CN ESTUN E21 pour positionnement précis
• Butée arrière à vis à billes préchargées
• Dispositif pneumatique de maintien de la tôle
• Lames adaptées à l’acier inoxydable
• Butée angulaire réglable et bras supports avant longs

Bâti de la machine

• Châssis mécanosoudé en acier détendu, conception à coupe pivotante pour coupes peu sujettes à la torsion
• La traverse de coupe effectue un mouvement d’arc pour que l’entrefer soit rétabli après chaque coupe
• Avantages: libération prévisible des pièces, qualité de coupe stable, réglage du jeu de couteaux simplifié

Support des matériaux

• Grande table de travail avec rouleaux à billes facilitant la manipulation et l’alignement des tôles
• Butée angulaire latérale rigide et quatre bras supports avant de 1 000 mm

Hydraulique

• Système hydraulique fiable et d’entretien réduit avec accès service optimisé
• Niederhalter hydrauliques assurant le maintien de la tôle près de la ligne de coupe

Butée arrière

• Système arrière robuste adapté aux environnements de production
• Vis à billes préchargées montées dans une enceinte de protection; vitesse d’avance axe X: 2 280 mm/min

Equipement

• Commande ESTUN E21 CN pour coupes unitaires et cycles programmés
• Pédale mobile avec bouton d’arrêt d’urgence
• Indication de la ligne de coupe par silhouette projetée
• Couteaux supérieurs et inférieurs adaptés à l’inox

Sécurité

• Protège‑doigts continu avec partie relevable pour meilleure visibilité sur la ligne de coupe (relevable jusqu’à 1 000 mm)
• Barrière lumineuse arrière protégeant la zone de travail
• Conformité aux exigences CE en vigueur

Caractéristiques techniques

• Modèle: KHT 4006 M NC
• Commande: ESTUN E21 CN
• Longueur de travail: 4 000 mm
• Portée: 150 mm
• Angle de coupe: 1,5°
• Coups: 12 H/min
• Maintiens: 16 positions, capacité 24,5 t
• Dimensions table: 4 330 mm x 500 mm x 800 mm
• Course butée arrière: 1 000 mm (avance X: 2 280 mm/min)
• Bras supports avant: 4 positions, longueur 1 000 mm
• Capacité de coupe: jusqu’à 6 mm @ 450 N/mm²; jusqu’à 4 mm @ 700 N/mm²; épaisseur min. 0,6 mm
• Moteur principal: 7,5 kW
• Réservoir hydraulique: 250 l
• Dimensions extérieures (L x l x H): 4,63 m x 1,85 m x 1,7 m
• Poids: 8 600 kg
