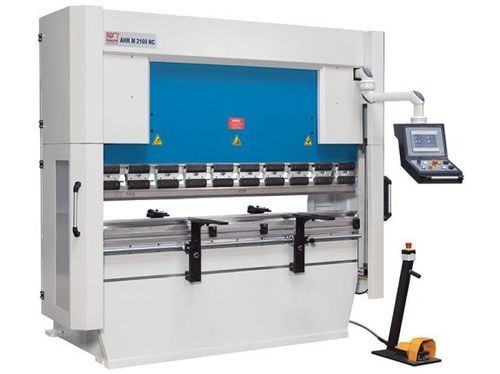

Presse plieuse hydraulique AHK M 1540

NCde précision

Présentation
La série AHK M constitue une alternative NC moderne et économique aux presses plieuses CNC. Elle s’adresse aux opérateurs souhaitant limiter la programmation CNC tout en respectant des normes de sécurité actuelles. Les butées arrière en axes X et R ainsi que le butée de profondeur des vérins se règlent via l’écran tactile ou des séquences de pliage peuvent être enregistrées dans la commande NC pour un fonctionnement automatique. La gamme est adaptée à la production répétitive de pièces avec matériaux et contours récurrents.

Points forts

• Structure en acier soudée et détendue
• Saisie directe de l’angle pour un réglage rapide
• Commande CN avec IHM écran tactile
• Butée arrière motorisée axes X et R
• Outil supérieur segmenté de style européen

Bâti, outillage supérieur

• Bâti en acier soudé de haute précision et à faible contrainte, avec barre de pliage rigide et vérins hydrauliques bilatéraux
• Grande portée et table étroite offrant un large espace libre pour séquences de pliage complexes

Hydraulique

• Unité hydraulique avec réservoir de 120 l positionnée en haut du bâti pour économiser de l’espace et augmenter la rigidité
• Arbre de torsion reliant les butées de profondeur des deux vérins pour un positionnement précis de la barre supérieure

Bras de support avant

• Bras de support réglables en hauteur et robustes pour faciliter la manutention
• Barrette de butée sur la surface de support pour un alignement aisé des pièces

Outillage de pliage

• Logements d’outil Promecam compatibles avec une large gamme d’outils
• Serrage rapide manuel pour réduire les temps de changement d’outil
• Matrice inférieure 4V en standard pour couvrir un large spectre de pièces

Sécurité et productivité

• Concept de sécurité conforme aux normes CE en vigueur
• Rideaux lumineux et systèmes de sécurité optiques pour protection de la zone de travail

Commande

• IHM écran tactile clair affichant toutes les fonctions de façon organisée
• Saisie directe de l’angle de pliage pour un réglage rapide
• La commande CN calcule automatiquement la position du butée de profondeur en fonction de l’épaisseur de tôle et des données d’outillage
• Trois modes : Manuel (positionnement motorisé des axes), Semi-automatique (axes amenés aux valeurs saisies), Automatique (exécution de séquences programmées)
• Jusqu’à 500 jeux de données mémorisables ; sauvegarde et réimportation via USB et connexion réseau

Butée arrière

• Butée arrière NC assurant stabilité et grande précision
• Guidages linéaires et vis à billes préchargées de grande dimension, peu d’entretien
• Axe R motorisé pour réglage précis de la hauteur d’appui
• Positionnement latéral des doigts de butée sur guidages linéaires fluides

Caractéristiques techniques

• Modèle : AHK M 1540 NC
• Type : Presse plieuse
• Capacité : 40 t
• Longueur de pliage : 1550 mm
• Distance entre portiques : 1260 mm
• Porte-à-faux : 320 mm
• Course : 160 mm
• Ouverture : 380 mm
• Largeur de table : 100 mm
• Course axe X : 600 mm
• Course axe R : 140 mm
• Vitesse de pliage : 10 mm/s
• Avance rapide : 80 mm/s
• Vitesse de retour : 60 mm/s
• Puissance moteur principal : 5,5 kW
• Puissance moteur axe X : 0,75 kW
• Puissance moteur axe R : 0,25 kW
• Réservoir hydraulique : 120 l
• Dimensions (L x l x H) : 2 m x 1,6 m x 2,23 m
• Poids : 3450 kg
• Commande : Écran tactile CN (Weintek 7") modes Manuel / Semi-automatique / Automatique
• Sécurité : Rideaux lumineux et système optique conformes CE
• Outillage : Logements Promecam, outil inférieur European Style 4V, outil supérieur segmenté H = 67 mm
• Mémoire programmes : Jusqu’à 500 jeux; sauvegarde via USB et réseau
