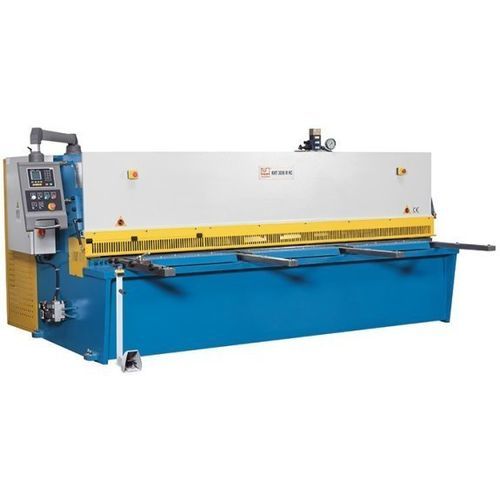

Cisaille hydraulique KHT 2506 M NC

à tôleguillotineà oscillation

Présentation
La KHT 2506 M NC est une cisaille guillotine hydraulique en construction à barre de coupe oscillante. La barre de coupe est guidée dans un palier pivotant ancré au châssis, garantissant des découpes droites sans risque de coincement des couteaux. La butée arrière est positionnée avec précision via la commande ESTUN E21 CN.

Points forts

• Commande ESTUN E21 CN pour positionnement précis
• Butée arrière avec vis à billes préchargées
• Dispositif pneumatique de maintien en hauteur de la tôle
• Couteaux supérieur et inférieur adaptés à l'inox
• Butée angulaire réglable et bras supports avant longs

Châssis / Construction

• Châssis en acier mécanosoudé, détendu, en construction à barre oscillante.
• La barre de coupe effectue un mouvement de pivot restaurateur, rétablissant le jeu entre couteaux après chaque coupe pour limiter les torsions.
• Avantages : dégagement fiable des pièces, durée de vie des couteaux prolongée, réglage du jeu simplifié.

Support matériau

• Grande table de travail avec billes roulantes pour une manutention fluide.
• Butée angulaire rigide et réglable pour un alignement précis de la tôle.
• Bras support avant longs et robustes (3 positions, 1 000 mm) pour les grandes pièces.

Hydraulique

• Système hydraulique fiable et peu exigeant en maintenance, accessible pour l'entretien.
• Les maintiens par pression hydraulique fixent la tôle près de la ligne de coupe pendant l'opération.

Butée arrière

• Système de butée arrière robuste, conçu pour les environnements de production exigeants.
• Vis à billes préchargées montées dans un carter protecteur pour précision et durabilité; vitesse d'avance axe X : 2 280 mm/min.

Équipement

• Commande ESTUN E21 CN conviviale pour coupes unitaires et cycles programmés.
• Pédale mobile avec bouton d'arrêt d'urgence.
• Ligne de coupe par ombre (shadow light) pour un repérage visuel exact.
• Couteaux standard réaffûtables avec 4 arêtes de coupe, adaptés à l'inox.

Sécurité

• Protection protège‑doigts sur toute la longueur, rabattable jusqu'à 1 000 mm pour améliorer la visibilité de la ligne de coupe.
• Barrière lumineuse arrière protégeant la zone de travail; conformité aux exigences CE applicables.

Équipement standard (sélection)

• Commande NC ESTUN E21S
• Dispositif pneumatique de maintien de la tôle
• Butée arrière commandée en NC
• Ligne de coupe par ombre
• Bras support avant (3 positions, 1 000 mm)
• Pédale avec arrêt d'urgence
• Réglage manuel du jeu de coupe
• Protections protège‑doigts intégrales avec partie relevable
• Système de sécurité pour la zone arrière (barrière lumineuse)
• Couteaux standard pour inox (4 arêtes)
• Butée angulaire réglable; outillage et manuel d'utilisation

Caractéristiques techniques

• Modèle : KHT 2506 M NC
• Longueur de travail : 2 500 mm
• Porte à faux : 150 mm
• Angle de coupe : 1,5°
• Coups par minute : 18 H/min
• Maintiens : 10 positions; capacité de maintien : 15 t
• Dimensions table : 2 820 mm x 400 mm x 800 mm
• Butée arrière : 1 000 mm; vitesse d'avance axe X : 2 280 mm/min
• Bras support avant : 3 positions, longueur 1 000 mm
• Capacités de coupe : (450 N/mm²) max 6 mm; (700 N/mm²) max 4 mm; min 0,6 mm
• Puissance moteur principal : 7,5 kW
• Volume réservoir hydraulique : 190 l
• Dimensions (L x W x H) : 3,13 m x 1,53 m x 1,6 m
• Poids : 5 000 kg
