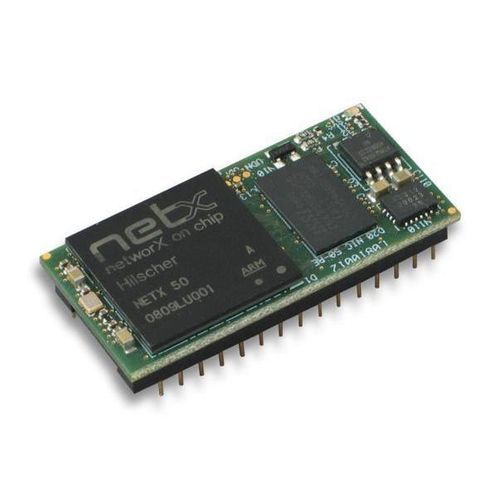

Module de communication série NIC 50-RE/NHS

Modbus TCPEtherCATPowerlink

Description courte
Le NIC 50-RE/NHS est un circuit de communication compact en format DIL-32, sans radiateur, conçu pour fournir une connectivité Real-Time Ethernet à des dispositifs esclaves simples dépourvus de processeur hôte.

Points clés

• Module compact DIL-32 pour équipements terrain économiques
• Connexion hôte avec Modbus RTU via SPI ou UART
• Un seul matériel prend en charge plusieurs systèmes Real-Time Ethernet en chargeant un firmware différent
• Connexion directe des données I/O via registre à décalage externe (contrôle série synchrone)
• Hauteur réduite grâce à une feuille de gel conducteur de chaleur
• Dispersion directe de la chaleur via la paroi du boîtier (pas de radiateur externe requis)

Description
Le NIC 50-RE/NHS (netIC) est un module de communication mono-puce basé sur le contrôleur réseau netX. Il intègre une interface complète de bus de terrain / Real-Time Ethernet, incluant un commutateur 2 ports et un hub, dans un boîtier DIL-32 compact. La technologie netX couvre un large éventail de systèmes de bus de terrain et d'Ethernet temps réel ; en chargeant différents firmwares, un même NIC peut prendre en charge plusieurs standards de communication.

Les interfaces hôtes série (UART, SPI) permettent de transférer la charge utile vers l'application via des commandes simples de lecture/écriture. Le protocole Modbus RTU est implémenté en tant que protocole série. Pour des applications esclaves très simples, des registres à décalage conventionnels peuvent être pilotés via l'interface série synchrone comme E/S numériques directes, évitant ainsi un processeur hôte séparé. Une garantie de disponibilité de 10 ans est assurée grâce au cycle de vie netX.

Informations de commande
Nom du produit | Référence | Brève description
NIC 50-RE/NHS | 1541.101/ECS | Circuit de communication DIL-32 sans radiateur - esclave Real-Time Ethernet

Protocoles pris en charge

• Modbus RTU Esclave
• Modbus RTU Maître
• VARAN Client
• Sercos Esclave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Serveur
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Esclave

Caractéristiques / spécifications techniques

• Format : circuit de communication DIL-32 (module DIL-32 compact)
• Référence : 1541.101/ECS
• Technologie cœur : contrôleur réseau netX (netIC mono-puce)
• Composants intégrés : interface complète bus de terrain / Ethernet temps réel avec commutateur 2 ports et hub intégrés
• Interfaces hôte : UART et SPI (interfaces série) ; Modbus RTU implémenté en tant que protocole série
• E/S : connexion directe des données I/O via registre à décalage externe (contrôle série synchrone)
• Support de protocoles : Modbus RTU (Maître/Esclave), VARAN Client, Sercos Esclave, PROFINET IO-Device, POWERLINK Controlled Node, Modbus/TCP (Serveur/Client), EtherNet/IP Adapter, EtherCAT Esclave
• Conception thermique : hauteur réduite grâce à une feuille de gel conducteur de chaleur pour une dissipation directe via la paroi du boîtier (pas de radiateur nécessaire)
• Cas d'utilisation : dispositifs esclaves simples sans processeur hôte (ex. lecteurs de codes-barres, systèmes d'identification, collecteurs de vannes, blocs E/S)
• Flexibilité : même matériel pouvant supporter plusieurs systèmes Real-Time Ethernet via changement de firmware
• Fiabilité / cycle de vie : garantie de disponibilité 10 ans basée sur netX
