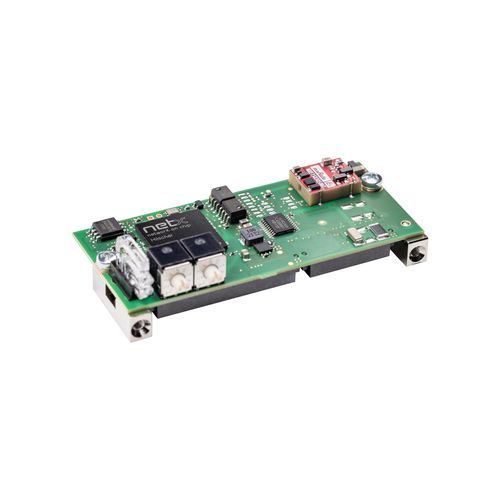

Module de communication USB COMX 52CN-COS

sérieCANopenCAN Bus

Présentation
Le COMX 52CN-COS est un module de communication compact destiné à l'intégration dans des équipements d'automatisation pour fournir une interface réseau CANopen en mode esclave. Le module exécute les tâches de communication de manière autonome, indépendamment du processeur hôte, et échange les données de processus via une mémoire double‑port ou une interface SPI haute vitesse 50 MHz. Le firmware peut être remplacé pour supporter d'autres protocoles réseau ; le fonctionnement en mode maître nécessite une licence. Le module repose sur le contrôleur réseau netX 52 garantissant une disponibilité à long terme.

Points forts

• Interface universelle esclave CANopen avec connexion réseau vers la carte mère
• Positionnement flexible du connecteur réseau pour faciliter l'installation
• Connexion hôte via mémoire double‑port parallèle/sérielle ou SPI esclave (mode 3)
• Substitut compatible en fonctionnalités pour comX 10CN-COS

Prise en charge des protocoles

• CANopen Slave

Caractéristiques techniques

• Référence : 1582.540
• Description brève : Module de communication CANopen Slave
• Contrôleur de communication : netX 52
• Mémoire intégrée : 4 Mo Flash série
• Tension d'alimentation : +3,3 V CC ± 5 %
• Courant typique / maximal : 380 mA / 400 mA (à 3,3 V)
• Consommation typique : env. 1,3 W (à 3,3 V)
• Connecteur d'alimentation : via connecteur bus système X1
• Interface système : Interface mémoire double‑port parallèle ou série
• Connecteur interface système : connecteur SMT 50 broches, prise
• Entraxe des broches : 1,27 mm
• Taille mémoire double‑port : 16 KByte (8 KByte inférieur utilisé par le firmware)
• Largeur de données : 8/16 bit
• Interface mémoire double‑port série : SPI esclave, mode 3
• Baud SPI : max. 50 MHz
• Standard de communication : CANopen Slave
• Type d'interface CAN : ISO-11898, potentiel‑libre
• Connecteur CAN : connecteur SMT 30 broches, prise, entraxe 1,27 mm, type de fiche correspondant SAMTEC TFM-115-02-S-D–A
• Interface de diagnostic : UART ou USB (signal au niveau de l'interface hôte, disponible uniquement si intégré au système hôte)
• Affichage : LED ; SYS Indicateur d'état système (vert : RUN, jaune : RDY), État communication CAN (vert : STA, rouge : ERR)
• Éléments de commande : Adresse réseau via 2 interrupteurs rotatifs
• Plage de température ambiante en fonctionnement : -20 °C … +70 °C (flux d'air lors de la mesure : 0,5 m/s)
• Plage de température pour stockage : -40 °C … +85 °C
• Plage d'humidité : 10 % … 95 % d'humidité relative (sans condensation)
• Altitude : 0 … 2000 m
• Dimensions (L x l x H) : 70 mm x 30 mm x 21,5 mm
• Poids : env. 35 g ... 40 g
• Montage : avec vis métalliques, selon comX Design Guide
• Logiciel de configuration : SYCON.net
• Conformité : RoHS : oui
• Conformité aux directives CEM : Marquage CE : oui ; Marquage UKCA : oui
• Émissions CEM : EN 61000-6-4 / BS EN 61000-6-4
• Immunité CEM : EN 61000-6-2 / BS EN 61000-6-2
• Décharge électrostatique (ESD) selon EN 61000-4-2 (décharge par contact) : ± 6 kV, Critère A
• Disturbances transitoires rapides (Burst) selon EN 61000-4-4 : ± 2 kV, Critère A (lignes de communication, blindées)
• Surtension selon EN 61000-4-5 (lignes de communication et de données) : 1 kV, Critère A (lignes de communication, blindées)
