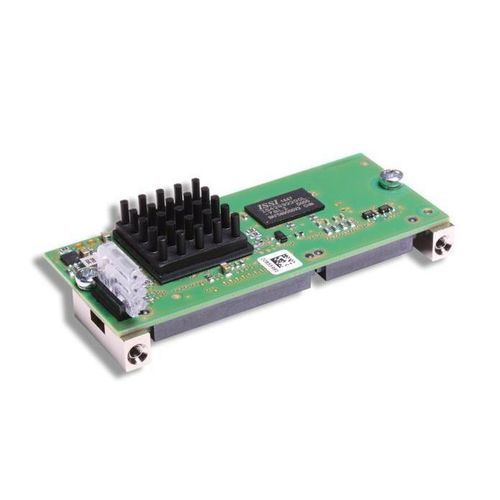

Module de communication Modbus TCP COMX 51CN-RE

EtherCATPowerlinkProfiNet

Aperçu
Le module de communication comX est conçu pour être intégré dans des équipements d'automatisation afin de fournir une interface réseau aux variateurs, automates, contrôleurs de robots et appareils similaires. Les tâches de communication sont exécutées de manière autonome dans le module, indépendamment du processeur hôte. Les données de procédé sont échangées via une mémoire dual-port accessible par un bus 8/16 bits ou via une interface SPI rapide à 50 MHz. La famille comX prend en charge les principaux protocoles Real-Time Ethernet en mode Maître ou Esclave ; une topologie en ligne est possible grâce aux deux ports Ethernet. Le protocole de communication peut être modifié par chargement du firmware approprié et, pour les maîtres, par une licence logicielle. Une garantie de disponibilité sur 10 ans est assurée grâce au contrôleur réseau Hilscher netX.

Points forts

• Interface esclave universelle Real-Time Ethernet avec connexion réseau à la carte mère
• Positionnement flexible du connecteur réseau
• Un même matériel pour tous les protocoles Real-Time Ethernet esclave
• Mise à jour du firmware via serveur web intégré
• Connexion hôte via mémoire dual-port ou SPI

Protocoles pris en charge

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informations de commande
Dénomination produit : COMX 51CN-RE/PNS V3
Numéro de pièce : 1572.100/PNS V3
Brève description : Module de communication SPI - Real-Time Ethernet Slave

Données techniques (sélection)
Numéro de pièce : 1572.100
Brève description : Module de communication Real-Time Ethernet
Contrôleur de communication : netX — netX 51
Mémoire intégrée : RAM 8 MB SDRAM ; FLASH 4 MB serial Flash
Alimentation : +3.3 V DC ± 5 %
Courant typique/maximal : env. 550 mA / 570 mA (à 3.3 V)
Consommation typique : 1,9 W
Connecteur d'alimentation : via connecteur bus système X1
Interface système : Interface mémoire dual-port parallèle ou série
Connecteur système : connecteur SMT 50 broches, prise (pas 1,27 mm)
Taille mémoire dual-port : 16 KByte ; Largeur de données : 8/16 bit
Interface mémoire dual-port série : SPI Slave, mode 3 — débit max. 50 MHz
Interface de communication : Ethernet 10BASE-T / 100BASE-TX, sans potentiel ; auto negotiation et auto crossover pris en charge
Connecteur Ethernet : connecteur SMT 30 broches, prise, espacement 1,27 mm (type de fiche associé SAMTEC TFM-115-02-S-D–A)
Interface diagnostic : UART ou USB (signal à l'interface hôte ; disponible uniquement si intégré dans le système hôte)
Affichage / LEDs : SYS (RUN vert / RDY jaune) ; COM0/COM1 (vert/rouge) ; ACT0/ACT1 (activité jaune) ; LINK0/LINK1 (lien vert)
Environnement — Fonctionnement : -20 °C … +70 °C (flux d'air pendant mesure : 0,5 m/s) ; Stockage : -40 °C … +85 °C ; Humidité : 10 % … 95 % HR (sans condensation)
Dimensions (L x l x H) : 70,1 mm x 31,5 mm x 16,0 mm ; Poids : env. 22 g
Montage : avec boulons métalliques vissables, selon le comX Design Guide
Outil de configuration : SYCON.net
Conformité : conforme RoHS
EMC / Conformité : Marquage CE : oui ; Marquage UKCA : oui ; Émission EN 61000-6-4 ; Immunité EN 61000-6-2 ; ESD EN 61000-4-2 : ±6 kV (Critère B) ; Burst EN 61000-4-4 : ±2,2 kV (fr = 5 kHz), Critère B (lignes de communication blindées) ; Surge EN 61000-4-5 : 1 kV, Critère A (lignes de communication blindées)

Spécifications techniques

• Modèle : COMX 51CN-RE (module de communication SPI — Real-Time Ethernet Slave)
• Contrôleur : netX 51
• Mémoire : 8 MB SDRAM, 4 MB serial Flash
• Interfaces hôte : mémoire dual-port (parallèle 8/16 bit) ou SPI Slave (mode 3) jusqu'à 50 MHz
• Ethernet : 10BASE-T / 100BASE-TX avec deux ports (prise en charge topologie en ligne), auto negotiation et auto crossover
• Alimentation : +3.3 V DC ±5 %, consommation typique 1,9 W
• Diagnostics : UART ou USB (si fourni par l'hôte)
• Température de fonctionnement : -20 °C … +70 °C ; Stockage : -40 °C … +85 °C
• Dimensions : 70,1 x 31,5 x 16,0 mm ; Poids ≈ 22 g
• Outil de configuration : SYCON.net
• Normes / Certifications EMC : CE, UKCA ; EN 61000-6-4 (émission), EN 61000-6-2 (immu-nité)
