Module d'interface USB NJ 52D-COS

Sub-DCANopenPCI

Description

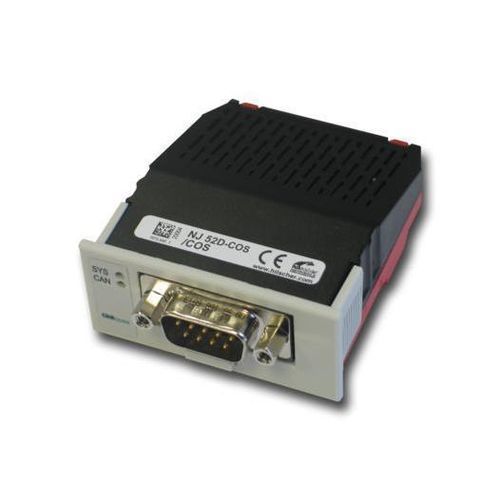

Le module échangeable PCI Express netJACK NJ 52D-COS fournit une interface esclave CANopen dans un boîtier fermé IP40. Conçu pour des applications embarquées et industrielles, il prend en charge la connexion hôte via mémoire double-port parallèle ou SPI série haute vitesse et peut être monté sans outil par l'intermédiaire de trous d'empreinte fraisés et d'agrafes de maintien. Le connecteur et les rails de montage sont réalisés comme zones de contact/découpes sur le circuit porteur, permettant une installation par simple insertion avant expédition ou par le client final.

Applications et fonctions

• Solution d'interface pour variateurs, IHM et systèmes d'identification
• Prise en charge de fonctions supplémentaires comme soft-PLC, visualisation et applications client
• Services de conception et de production adaptés aux besoins clients
• Garantie de livraison sur 10 ans basée sur le contrôleur réseau Hilscher netX

Points forts

• Interface universelle esclave CANopen dans un boîtier fermé IP40
• Connexion hôte via mémoire double-port ou SPI
• Installation par simple insertion sans outils
• Aucun composant additionnel requis pour le montage et la connexion à la carte porteuse
• Substitut compatible fonctionnellement pour NJ 10D-COS

Protocoles pris en charge

• CANopen Slave

Caractéristiques / spécifications techniques

• Référence: 1672.540
• Description brève: Module échangeable SPI - CANopen Slave
• Contrôleur de communication: netX 52
• Mémoire intégrée: RAM 8 MB SDRAM; FLASH 4 MB Flash série EPROM
• Tension d'alimentation: +3.3 V ± 5 % DC
• Courant typique/maximal: 356 mA / 410 mA
• Consommation typique: 1.35 W
• Interface système: Mémoire double-port parallèle ou série
• Type de connecteur: Connecteur 60 broches (SAMTEC FSI-130-03-G-D-AB)
• Entraxe / largeur de broche: 0.45 mm / 0.55 mm
• Taille mémoire double-port: 64 KByte (16 lignes d'adresse), dont 8 KByte utilisés par le firmware (13 lignes d'adresse, 8 KByte les plus basses)
• Largeur d'accès aux données pour la mémoire double-port (DPM): 8/16 bit
• Interface mémoire double-port série: SPI Slave, mode 3
• Débit SPI: Max. 50 MHz
• Interface / protocole de communication: CANopen Slave
• Type d'interface CAN: ISO 11898, sans potentiel
• Connecteur CAN: Prise D-Sub 9 broches (si implémentée sur l'hôte)
• Interface de diagnostic: USB ou UART (signal à l'interface hôte; disponible uniquement si intégré dans le système hôte)
• Indicateurs: SYS État système, vert: RUN, jaune: RDY; indicateur état communication CAN
• Température ambiante de fonctionnement: -25 °C … +70 °C
• Température ambiante de stockage: -40 °C … +85 °C
• Altitude: 0 m … 2000 m
• Dimensions (L x l x H): Longueur: 68.2 mm / 60 mm (avec / sans connecteur DSUB); Largeur: 53.4 mm (face avant) / 50.4 mm (corps); Hauteur: 25.2 mm (face avant) / 19.2 mm (corps)
• Poids: env. 56 g
• Boîtier: Module fermé
• Classe de protection: IP40
• Montage/Installation: Via trous d'empreinte fraisés dans la carte porteuse et agrafes de retenue; aucun accessoire de montage requis
• Cycles de montage/démontage: max. 10
• Logiciel de configuration: SYCON.net
• Conformité: RoHS - oui; REACH - oui
• Certification UL: UL type cURus; fichier UL: E334100
• Conformité aux directives CEM: CE - oui; UKCA - oui
• Émission: EN 55011 / BS EN 55011
• Immunité: EN 61131-2 / BS EN 61131-2
• Essais: Choc EN60068-2-27 Ea; Vibration EN60068-2-6 Fc
