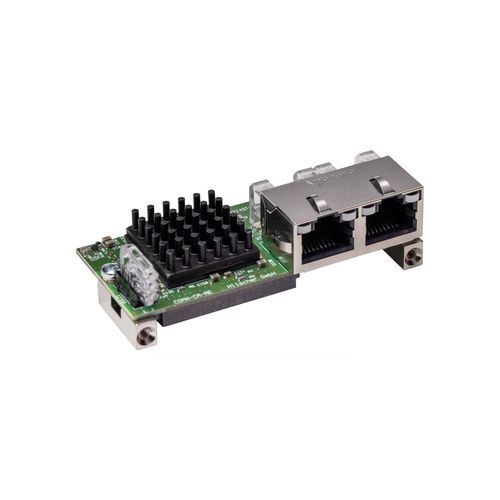

Module de communication USB COMX 100CA-RE

Modbus TCPEtherCATPowerlink

Aperçu
Le COMX 100CA-RE est un module de communication Real‑Time Ethernet conçu pour l'intégration dans des variateurs, automates, contrôleurs de robots et autres équipements d'automatisation. Il exécute les tâches de communication de manière autonome par rapport au processeur hôte et échange les données de processus via une mémoire Dual‑Port accessible par bus 8/16 bits ou par interface SPI 50 MHz. Le module prend en charge les principaux protocoles Real‑Time Ethernet en maître ou esclave et dispose de deux ports Ethernet pour les topologies en ligne. Le protocole de communication peut être modifié en chargeant le firmware et les licences maîtres appropriés. Le contrôleur netX assure une garantie de disponibilité de 10 ans.

Points clés

• Interface Real‑Time Ethernet universelle (Maître ou Esclave) avec connecteur réseau intégré
• Une seule plate‑forme matérielle pour plusieurs protocoles Real‑Time Ethernet
• Firmware préchargé pour mise en service immédiate
• Mise à jour du firmware via serveur web intégré
• Connexion hôte via mémoire Dual‑Port (bus parallèle ou SPI)

Protocoles pris en charge

• Sercos Maître
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Maître
• VARAN Client
• Sercos Esclave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Esclave

Caractéristiques techniques

• Référence: 1531.100
• Type: Module de communication Real‑Time Ethernet
• Contrôleur de communication: netX (netX 100)
• Mémoire intégrée: 8 MB SDRAM; 4 MB Flash série
• Échange de données: Dual‑Port‑Memory via bus 8/16 bits ou SPI 50 MHz
• Tension d'alimentation: +3,3 V DC ±5 %
• Courant typ./max.: env. 700 mA / 750 mA (à 3,3 V)
• Puissance typique: env. 2,5 W
• Alimentation: via connecteur de bus système X1
• Interface système: Interface mémoire parallèle Dual‑Port
• Connecteur système: connecteur SMT 50 broches, socket (pas 1,27 mm)
• Taille mémoire Dual‑Port: 16 KByte
• Largeur de données: 8/16 bit
• Standard de communication: Ethernet (10BASE‑T / 100BASE‑TX, sans potentiel)
• Fonctions Ethernet: auto‑négociation, auto crossover
• Connecteur Ethernet: 2 × RJ45 (deux ports pour topologie en ligne)
• Interface diagnostic: UART ou USB (signal disponible à l'interface hôte si intégré)
• LED: SYS, COM0/COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Température de fonctionnement: 0 °C … +65 °C (mesure avec flux d'air 0,5 m/s)
• Température de stockage: -40 °C … +85 °C
• Humidité: 10 % … 95 % HR (sans condensation)
• Dimensions (L×l×H): 70 × 30 × 21,5 mm
• Poids: env. 35–40 g
• Montage: fixations métalliques vissables (voir comX Design Guide)
• Logiciel de configuration: SYCON.net
• RoHS: oui
• Conformité EMC/CE/UKCA: conforme
• Normes EMC: EN 61000‑6‑4, EN 61000‑6‑2; ESD ±6 kV (EN 61000‑4‑2); EFT ±2 kV (EN 61000‑4‑4); Surge 1 kV (EN 61000‑4‑5)
