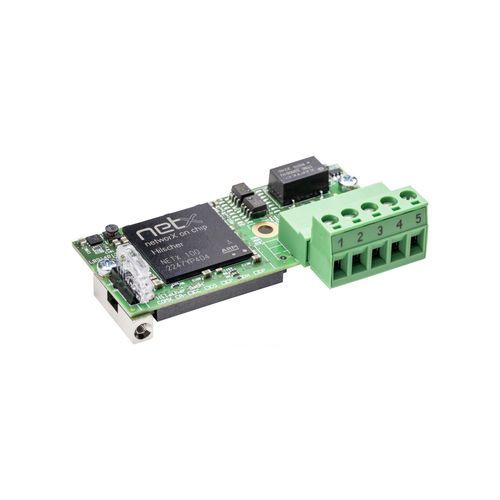

Module de communication DeviceNet COMX 100CA-DN

pour automate programmableprogrammablecontrôlé par microprocesseur

Description

• Module de communication à mémoire dual-port pour DeviceNet; module de communication polyvalent pour l'automatisation.
• Interface DeviceNet universelle (Master ou Slave) avec connecteur réseau intégré.
• Master ou slave sur le même matériel; prêt à l'emploi grâce au firmware préchargé.
• Connexion hôte via Dual-Port-Memory (accès via interface bus 8/16 bits ou interface SPI rapide 50 MHz).

Détails produit
Le module de communication comX est conçu pour être intégré dans des équipements d'automatisation afin de fournir aux variateurs, contrôleurs de robots, API, etc. une interface réseau. Les tâches de communication sont exécutées de manière autonome dans le module, indépendamment du processeur de l'appareil hôte. comX prend en charge les principaux protocoles temps réel en tant que Master ou Slave et couvre les exigences spécifiques réseau dans un seul module. Le protocole de communication peut être changé en chargeant le firmware approprié et une licence logicielle pour les masters. Grâce au contrôleur réseau Hilscher netX, une garantie d'approvisionnement sur 10 ans est assurée.

Points clés

• Interface DeviceNet universelle (Master ou Slave) avec connecteur réseau intégré
• Master ou slave sur le même matériel
• Firmware préchargé — prêt à l'emploi
• Connexion hôte via mémoire dual-port (bus 8/16 bits ou SPI 50 MHz)

Protocoles pris en charge

• DeviceNet Master
• DeviceNet Slave

Données techniques (extrait — tableau)
COMX 100CA-DN | Parameter | Value
Produit – Numéro de pièce | 1531.510
Produit – Brève description | Module de communication DeviceNet
Contrôleur de communication | netX – netX 100
Mémoire intégrée – RAM | 8 MB SDRAM
Mémoire intégrée – FLASH | 4 MB serial Flash
Alimentation – Tension d'alimentation | +3.3 V DC ± 5 %
Alimentation – Courant typ./max. | env. 440 mA / 470 mA (à 3.3 V)
Alimentation – Puissance typique | env. 1.5 … 1.6 W
Connecteur d'alimentation | via le connecteur du bus système X1
Interface système – Type | Interface mémoire parallèle dual-port
Interface système – Connecteur | Connecteur SMT 50 broches, socket
Interface système – Pas de broches | 1.27 mm
Interface système – Taille mémoire dual-port | 16 KByte
Interface système – Largeur de données | 8/16 bit
Interface de communication – Standard | DeviceNet
Interface de communication – Type | ISO-11898, selon spécification DeviceNet, sans potentiel
Interface de communication – Connecteur | Connecteur COMBICON, 5 broches
Interface de diagnostic – Type | UART ou USB
Interface de diagnostic – Connecteur | Signal à l'interface hôte (disponible uniquement si intégré au système hôte)
Affichage – LED | SYS Indicateur système (vert : RUN, jaune : RDY); MNS Statut réseau module (vert : MS, rouge : NS)
Environnement – Température ambiante (fonctionnement) | -20 °C … +65 °C (flux d'air lors de la mesure : 0.5 m/s)
Environnement – Température ambiante (stockage) | -40 °C … +85 °C
Environnement – Plage d'humidité | 10 % … 95 % HR (sans condensation)
Appareil – Dimensions (L x l x H) | 70 mm x 30 mm x 21.5 mm
Appareil – Poids | env. 35 g … 40 g
Appareil – Montage | fixation par vis métalliques, selon comX Design Guide
Configuration | Logiciel de configuration : SYCON.net
Conformité | RoHS : oui; Marquage CE : oui; Marquage UKCA : oui
EMC – Emission | EN 61000-6-4 / BS EN 61000-6-4
EMC – Immunité | EN 61000-6-2 / BS EN 61000-6-2
EMC – ESD (air) | EN 61000-4-2 : ± 8 kV, Critère B
EMC – ESD (contact) | EN 61000-4-2 : ± 4 kV, Critère B
EMC – Burst (lignes de communication & alimentation DeviceNet) | EN 61000-4-4 : ± 2 kV, Critère B (non blindé)
EMC – Surge (communication & alimentation DeviceNet) | EN 61000-4-5 : jusqu'à 1 kV (diverses configurations), Critère B

Caractéristiques

• Modèle : COMX 100CA-DN
• Brand: Hilscher
• Numéro de pièce : 1531.510
• Contrôleur : netX 100
• RAM : 8 MB SDRAM
• Flash : 4 MB serial Flash
• Taille Dual-Port-Memory : 16 KByte ; Largeur de données : 8/16 bit
• Interfaces hôtes : mémoire parallèle dual-port (socket SMT 50 broches), SPI rapide 50 MHz ou bus 8/16 bits
• Alimentation : +3.3 V DC ±5 % ; courant typ. ~440 mA ; puissance typ. ~1.5–1.6 W
• Interface DeviceNet : conforme ISO-11898, connecteur COMBICON 5 broches (sans potentiel)
• Diagnostic : signal UART ou USB à l'interface hôte (si intégré)
• LED : SYS (RUN/RDY), MNS (MS/NS)
• Température de fonctionnement : -20 °C … +65 °C ; Stockage : -40 °C … +85 °C
• Humidité : 10–95 % sans condensation
• Dimensions : 70 x 30 x 21.5 mm ; Poids : env. 35–40 g
• Montage : vis métalliques selon comX Design Guide
• Outil de configuration : SYCON.net
• Conformité : RoHS, CE, UKCA ; normes EMI/EMC et spécifications ESD/Burst/Surge comme indiqué ci-dessus
