Module de communication EtherCAT NRP 51-RE

CC-LinkProfiNetEthernet

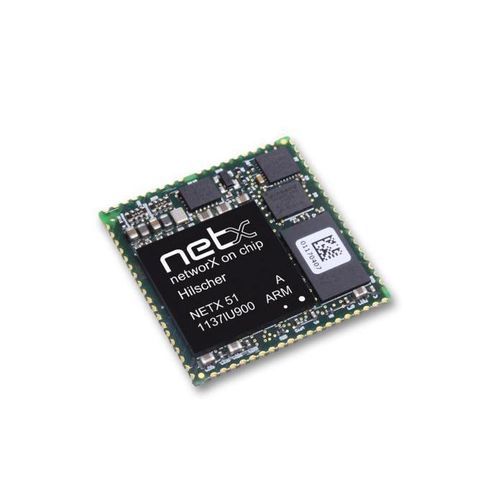

Produit Le netRAPID 51-RE est un module netX en format stamp (environ 32 x 32 mm), livré prêt à être soudé. Il fournit une fonctionnalité d'esclave Ethernet temps réel et intègre une mémoire supplémentaire pour des tâches applicatives étendues.

Points forts

• Interface esclave compacte sans transformateur
• Capacité mémoire sur module accrue (SDRAM supplémentaire)
• Connexion hôte via mémoire dual-port ou SPI
• Une même plateforme matérielle pour plusieurs systèmes Real-Time Ethernet

Vue d'ensemble Le module propose une solution économique avec un risque d'intégration réduit. Il peut être soudé sur la carte hôte manuellement ou via un procédé SMD. Il intègre une interface Real-Time Ethernet, un serveur Web embarqué et un canal Ethernet transparent supplémentaire permettant de déléguer des fonctions IT/IoT au processeur hôte tout en conservant la communication déterministe temps réel.

Fonctions de communication et IoT Le netRAPID 51-RE prend en charge les protocoles Real-Time Ethernet et offre un canal Ethernet transparent pour les applications IT clients. L'application peut accéder à la pile TCP/IP interne via une interface socket ou accéder directement au MAC Ethernet via une interface raw Ethernet. Les fonctionnalités IoT intégrées comprennent un serveur OPC UA et un client MQTT.

Mémoire et composants Le module intègre une puce netX multiprotocole, une mémoire SQI Flash et un SDRAM supplémentaire pour des tâches de communication et de buffering étendues. Les transformateurs Ethernet, connecteurs réseau, LED et interrupteurs d'adresse doivent être prévus sur la carte PCB du client. Un firmware sous licence est nécessaire pour activer l'ensemble des fonctionnalités netRAPID et doit être chargé en production.

Protocoles supportés

• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informations de commande (tableau) Nom du produit | Numéro de référence | Brève description
NRP 51-RE (TRAY) | 7662.100 | netX 51 Chip Carrier with an additional memory - Real-Time Ethernet slave

Caractéristiques techniques

• Format : stamp, environ 32 x 32 mm
• Conception netX prête à souder (soudable à la main ou en processus SMD)
• Fonction esclave Real-Time Ethernet avec serveur Web intégré
• Canal Ethernet transparent supplémentaire pour applications IT hôtes
• Interfaces hôte : dual-port memory ou SPI
• Composants sur module : netX multiprotocole, SQI Flash, SDRAM supplémentaire
• Composants externes requis sur PCB : transformateurs Ethernet, connecteurs réseau, LED, interrupteurs d'adresse
• IoT intégré : serveur OPC UA et client MQTT
• Accès TCP/IP : interface socket ou interface raw Ethernet MAC
• Firmware sous licence : requis pour activer toutes les fonctions netRAPID (à charger en production)
• Statut du cycle de vie : Fin de vie
