Module d'interface USB NJ 100DN-RE

busSERCOSModbus

Aperçu

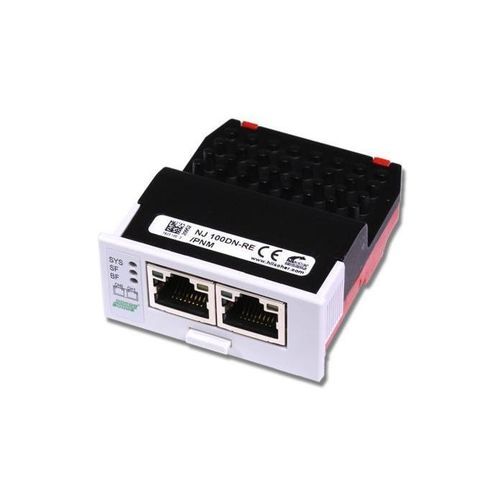

Le NJ 100DN-RE est un module échangeable avec mémoire parallèle dual-port pour Ethernet temps réel. Il fournit une interface Ethernet temps réel universelle (Master ou Slave) dans un boîtier fermé IP40 et est conçu pour un montage sans outil dans la chaîne de livraison ou par l'utilisateur final.

Points forts

• Interface Ethernet temps réel universelle (Master ou Slave) dans un boîtier fermé IP40
• Installation enfichable sans outil via empreintes usinées et clips de maintien
• Plateforme matérielle unique prenant en charge plusieurs protocoles Ethernet temps réel
• Aucun accessoire de montage supplémentaire requis
• Connexion hôte via mémoire parallèle dual-port pour un échange de données déterministe

Description du produit
La famille de modules échangeables netJACK vise les applications embarquées industrielles. Le NJ 100DN-RE intègre un contrôleur de communication netX (netX 100) et fournit une interface mémoire parallèle dual-port pour un accès rapide depuis l'hôte. Le module compact fermé IP40 se monte sur des cartes porteuses via des découpes et des clips, sans pièces de montage supplémentaires. Applications types : variateurs, IHM, systèmes d'identification et autres équipements d'automatisation. Le module peut héberger des fonctions additionnelles (soft‑PLC ou applications client). Une garantie de livraison sur 10 ans est assurée par le contrôleur réseau Hilscher netX.

Protocoles pris en charge

• Sercos Master / Sercos Slave
• PROFINET IO-Controller / PROFINET IO-Device
• EtherNet/IP Scanner / EtherNet/IP Adapter
• EtherCAT Master / EtherCAT Slave
• CC-Link IE Field Basic Slave
• VARAN Client
• POWERLINK Controlled Node
• Open Modbus/TCP Server / Open Modbus/TCP Client

Caractéristiques techniques

• Référence : 1623.100
• Description courte : Module échangeable, mémoire dual-port
• Contrôleur de communication : netX (netX 100)
• Mémoire intégrée : 8 Mo SDRAM ; 4 Mo Flash série
• Tension d'alimentation : +3,3 V ±5 % CC
• Courant (typ./max.) : 556 mA / 640 mA
• Consommation typique : 1,83 W
• Interface système - Type de bus : Mémoire parallèle dual-port, 8/16 bit
• Type de connecteur : Connecteur 80 broches (SAMTEC FSI-140-03-G-D-AB)
• Taille mémoire dual-port : 64 KByte (16 lignes d'adresse) ; 16 KByte réservé au firmware
• Interface de communication : Ethernet (100BASE-TX isolé ou 10BASE-T)
• Connecteur Ethernet : 2x RJ45
• Interface de diagnostic : USB ou UART (signal au niveau de l'interface hôte ; disponible si intégré)
• Indicateurs / LED : SYS, COM0, COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Température de fonctionnement : -20 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Altitude : 0–2000 m
• Dimensions (L × l × H) : 62 mm / 60 mm (avec/sans RJ45) × 53,4 mm / 50,4 mm × 25,2 mm / 19,2 mm
• Poids : < 80 g
• Boîtier : Module fermé, indice de protection IP40
• Montage : Via empreintes usinées et clips de maintien ; pas d'accessoires supplémentaires ; max. 10 cycles de montage
• Logiciel de configuration : SYCON.net
• Conformité : RoHS, REACH ; Certifications : cURus (UL file E334100), CE, UKCA ; CEM : EN 55011 (émission), EN 61131-2 (immunité)
• Tests : Choc EN60068-2-27 ; Vibration EN60068-2-6
