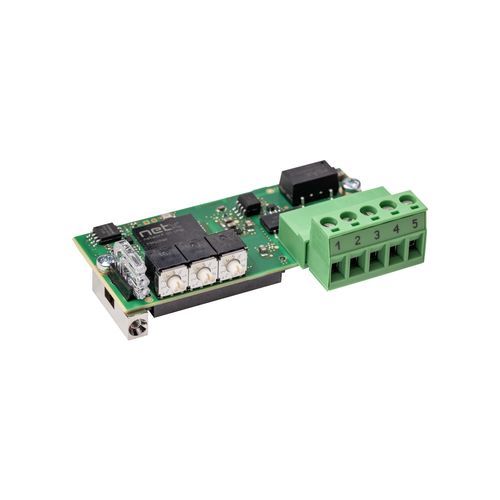

Module de communication USB COMX 52CA-CCS

sérieRS-485CC-Link

Aperçu produit
Le module de communication comX s'intègre dans des appareils d'automatisation pour fournir une interface réseau aux variateurs, contrôleurs de robot et automates programmables. Les tâches de communication sont exécutées de manière autonome par le module, indépendamment du processeur hôte.
Les données de processus sont échangées via une mémoire dual-port (bus parallèle 8/16 bits) ou via une interface SPI rapide (jusqu'à 50 MHz).
comX prend en charge les principaux protocoles Ethernet temps réel en mode maître ou esclave et permet de changer de protocole en chargeant le firmware et les licences appropriées. Le positionnement du connecteur réseau est flexible. Une garantie de livraison de 10 ans est assurée grâce au contrôleur réseau Hilscher netX.

Points forts

• Interface universelle CC-Link esclave avec connecteur réseau intégré
• Positionnement flexible du connecteur réseau
• Connexion hôte via mémoire dual-port parallèle ou SPI
• Substitut compatible fonctionnellement du comX 10CA-CCS

Protocoles pris en charge

• CC-Link esclave

Données techniques (résumé)
Référence: 1581.740
Description: Module de communication CC-Link esclave
Contrôleur de communication: netX (netX 52)
Mémoire intégrée: Flash série 4 MB
Tension d'alimentation: +3,3 V DC ±5 %
Courant typique/max: 400 mA / 410 mA (à 3,3 V)
Consommation typique: env. 1,35 W (à 3,3 V)
Alimentation: via le connecteur de bus système X1
Interface système: Interface mémoire dual-port parallèle ou série
Connecteur système: Connecteur SMT 50 broches, prise (pas 1,27 mm)
Taille mémoire dual-port: 16 KByte (8 KByte inférieurs utilisés par le firmware)
Largeur de données: 8/16 bit
Interface mémoire dual-port série: SPI esclave, mode 3 (max. 50 MHz)
Standard de communication: CC-Link versions 2.0 et 1.1 (selon CC-Link standard V.2.00 BAP-05025-J)
Type d'interface: RS-485, potentiel libre; Connecteur: bornier à vis 5 broches (type RIACON 166)
Interface diagnostique: UART ou USB (signaux disponibles sur l'interface hôte si intégrée)
Affichage LED: SYS État système (vert: RUN, jaune: RDY); L RUN / L ERR (vert: L RUN, rouge: L ERR)
Éléments de commande: 2 commutateurs rotatifs pour l'adresse réseau; 1 commutateur rotatif pour le débit
Température ambiante (fonctionnement): 0 °C … +55 °C (flux d'air durant mesure: 0,5 m/s)
Température ambiante (stockage): -40 °C … +85 °C
Humidité: 10 % … 95 % HR (sans condensation)
Altitude: 0 … 2000 m
Dimensions (L x l x H): 70 mm x 30 mm x 21,5 mm
Poids: env. 35 g … 40 g
Fixation: à l'aide de boulons métalliques vissables, selon le comX Design Guide
Logiciel de configuration: SYCON.net
Conformité: RoHS: oui; CE: oui; UKCA: oui
EMC (émission): EN 61000-6-4 / BS EN 61000-6-4
EMC (immunité): EN 61000-6-2 / BS EN 61000-6-2
ESD (EN 61000-4-2, contact): ±6 kV, Critère A
Burst (EN 61000-4-4): ±2,2 kV, Critère A (lignes de communication blindées)
Surtension (EN 61000-4-5): 1 kV, Critère A (lignes de communication blindées)

Caractéristiques / spécifications techniques

• Modèle: COMX 52CA-CCS
• Référence: 1581.740
• Fonction: Module de communication SPI - CC-Link esclave
• Contrôleur: netX 52
• Mémoire Flash: 4 MB Flash série
• Mémoire dual-port: 16 KByte (8 KByte inférieurs utilisés par le firmware)
• Interfaces hôte: Mémoire dual-port parallèle ou SPI (SPI esclave mode 3, jusqu'à 50 MHz)
• Connecteur vers l'hôte: Socket SMT 50 broches, pas 1,27 mm
• Interface réseau: RS-485 (potentiel libre), bornier 5 broches
• Tension d'alimentation: 3,3 V DC ±5 %; courant typique 400 mA
• Consommation: env. 1,35 W (à 3,3 V)
• LED: SYS (RUN/RDY), L RUN/L ERR
• Sélection adresse/débit: commutateurs rotatifs (2 adresse, 1 débit)
• Température de fonctionnement: 0 °C à +55 °C
• Température de stockage: -40 °C à +85 °C
• Humidité: 10–95 % HR sans condensation
• Dimensions: 70 x 30 x 21,5 mm; Poids ~35–40 g
• Fixation: boulons métalliques vissables selon comX Design Guide
• Logiciel de configuration: SYCON.net
• Normes / conformité: RoHS, CE, UKCA; Emission EMC EN 61000-6-4; Immunité EN 61000-6-2
