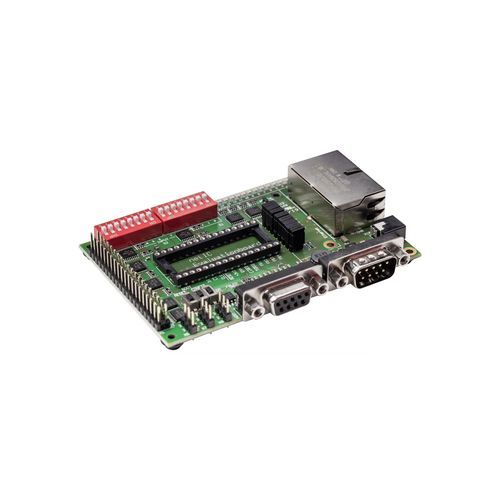

Carte d'évaluation NICEB-RE

Présentation du produit
La NICEB-RE est une carte d'évaluation intégrant le module mono-puce netIC au format DIL-32. Elle fournit une solution esclave pour des appareils de terrain à faible débit de données (ex. lecteurs de codes-barres, systèmes d'identification, distributeurs de valves, blocs E/S) et permet l'évaluation de plusieurs protocoles Real-Time Ethernet et bus de terrain. La carte est fournie avec firmwares, outils et documentation technique pour l'évaluation.

Principales caractéristiques

• Plateforme d'évaluation de la technologie netIC
• Une seule carte compatible avec plusieurs systèmes Real-Time Ethernet
• Inclut les images firmware netIC actuelles pour les protocoles pris en charge
• Livrée avec outils et documentation technique pour l'évaluation

Description fonctionnelle
Le netIC est un module de communication mono-puce compact basé sur le contrôleur réseau Hilscher netX, au format DIL-32. Il intègre un commutateur 2 ports et un hub et assure les interfaces bus de terrain/Real-Time Ethernet. Le chargement de différentes images firmware permet d'utiliser un même netIC sur plusieurs systèmes de communication. Pour les appareils de terrain simples, les interfaces hôtes série (UART et SPI) transfèrent la charge utile via des commandes lecture/écriture simples ; Modbus RTU est disponible comme protocole série. Des registres à décalage synchrones peuvent piloter des E/S numériques sans processeur hôte séparé. Une garantie de disponibilité de 10 ans s'applique grâce au contrôleur netX.

Informations de commande (tableau)
Nom du produit | Référence | Brève description
NICEB-RE | 1540.000 | netIC Evaluation Board - Real-Time-Ethernet slave

Téléchargements (disponibles)
Les logiciels et la documentation technique sont disponibles pour l'évaluation. Documents disponibles : Embedded Modules (Infosheet), Compact Communication Modules (Datasheet), Embedded Module (Infoblatt), Kompakte Kommunikationsmodule (Datenblatt) et Compact Communication Modules (データシート).

Protocoles pris en charge

• Modbus RTU esclave
• Modbus RTU maître
• VARAN Client
• Sercos esclave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• EtherNet/IP Adapter
• EtherCAT esclave

Caractéristiques techniques

• Format : circuit de communication DIL-32 (carte d'évaluation disponible)
• Basé sur le contrôleur réseau Hilscher netX (module mono-puce netIC)
• Commutateur 2 ports et hub intégrés
• Interfaces hôtes : UART et SPI (série)
• Prise en charge de plusieurs protocoles Real-Time Ethernet et bus de terrain via firmware
• Protocole série implémenté : Modbus RTU
• Convient aux appareils de terrain esclaves simples (lecteurs de codes-barres, systèmes d'ID, distributeurs de valves, blocs E/S)
• Permet le fonctionnement sans processeur hôte séparé pour des applications simples (pilotage via registres à décalage synchrones)
• Inclut les firmwares netIC actuels pour tous les protocoles
• Garantie de disponibilité 10 ans
• Référence de la carte : 1540.000
