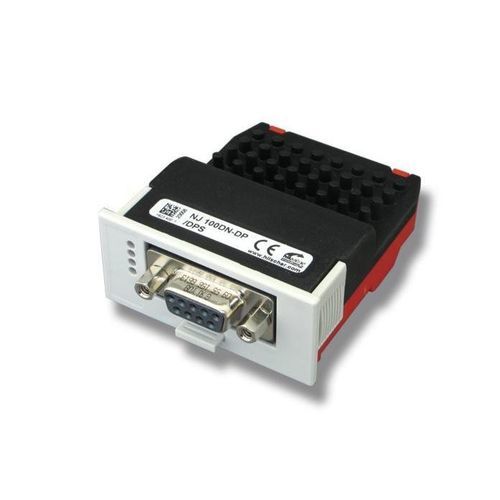

Module d'interface USB NJ 100DN-DP

Sub-DRS-485PROFIBUS DP

Présentation
Le module échangeable netJACK NJ 100DN-DP fournit une interface PROFIBUS DP en mode maître ou esclave via une mémoire parallèle à double port. Conçu pour les applications embarquées, il intègre le contrôleur de communication netX 100 dans un boîtier fermé IP40 et se monte par insertion sans outil sur la carte porteuse, permettant une installation tardive ou un remplacement facile. Le support Hilscher et l'architecture netX garantissent une disponibilité à long terme et autorisent des applications spécifiques client (soft-PLC, visualisation, applications utilisateurs).

Points forts

• Interface universelle PROFIBUS DP (Maître ou Esclave) en boîtier fermé IP40
• Installation par insertion sans outil directement sur la carte porteuse
• Même matériel pour les modes Maître ou Esclave
• Aucun accessoire de fixation supplémentaire requis
• Connexion hôte via mémoire parallèle à double port (DPM)

Protocoles pris en charge

• PROFIBUS DP Maître
• PROFIBUS DP Esclave

Caractéristiques techniques

• Numéro de pièce : 1623.400
• Description brève : Exchangeable Module Dual-port memory - PROFIBUS DP
• Contrôleur de communication : netX 100
• Mémoire intégrée : 8 MB SDRAM ; 4 MB Flash série EPROM
• Tension d'alimentation : +3.3 V ± 5 % DC
• Courant typique / max : 434 mA / 500 mA
• Consommation typique : 1.43 W
• Interface système (type bus) : mémoire parallèle à double port
• Connecteur hôte : connecteur 80 broches (SAMTEC FSI-140-03-G-D-AB)
• Pas / largeur des broches : 0.45 mm / 0.55 mm
• Taille mémoire DPM : 64 KByte (16 lignes d'adresse), 16 KByte utilisés par le firmware
• Largeur d'accès aux données vers DPM : 8/16 bit
• Interface de communication : RS-485, sans potentiel
• Connecteur terrain : prise D-Sub 9 broches
• Interface diagnostic : USB ou UART (signal disponible côté hôte uniquement si intégré)
• Affichage : SYS État système (vert : RUN, jaune : RDY) ; COM État communication (vert : STA, rouge : ERR)
• Température ambiante (fonctionnement) : -20 °C … +70 °C
• Température ambiante (stockage) : -40 °C … +85 °C
• Altitude : 0 m … 2000 m
• Dimensions (L x l x H) : Longueur : 68.2 mm / 60 mm (avec / sans DSUB) ; Largeur : 53.4 mm (face) / 50.4 mm (corps) ; Hauteur : 25.2 mm (face) / 19.2 mm (corps)
• Poids : env. 68 g
• Boîtier : module fermé
• Indice de protection : IP40
• Montage : via empreintes usinées et supports sur la carte porteuse ; cycles insertion/retrait max. 10
• Logiciel de configuration : SYCON.net
• Conformité : RoHS : oui ; REACH : oui
• Certification UL : cURus, dossier UL E334100
• EMC / Sécurité : CE : oui ; UKCA : oui ; Emission : EN 55011 ; Immunité : EN 61131-2
• Essais environnementaux : Choc EN60068-2-27 ; Vibration EN60068-2-6
