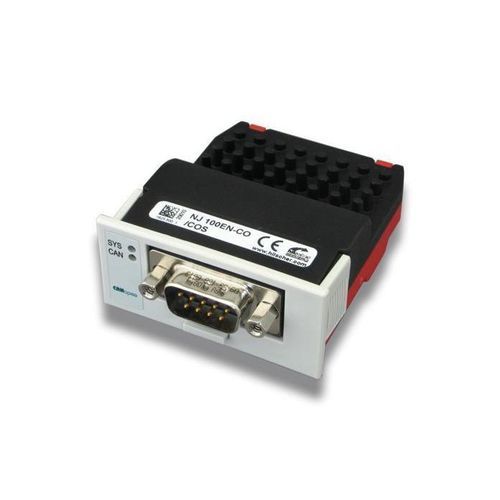

Module d'interface USB NJ 100EN-CO

Sub-DbusCANopen

Présentation Le NJ 100EN-CO est un module échangeable PCI Express pour systèmes embarqués, proposant une interface CANopen basée sur le contrôleur réseau netX 100. Des versions avec mémoire dual-port ou une mémoire série SPI sont disponibles. Le boîtier fermé compact IP40 est conçu pour un montage sans outil dans le système hôte ; le connecteur et les rails de fixation sont implémentés comme surfaces de contact sur la carte porteuse afin d'éviter des coûts de montage supplémentaires. Le module peut être installé avant l'expédition ou ultérieurement par le client final. Applications typiques : entraînements, solutions HMI et systèmes d'identification. Des fonctions additionnelles telles que soft-PLC, visualisation ou applications clients peuvent être intégrées. Une garantie de disponibilité de 10 ans est fournie grâce à la plateforme Hilscher netX.

Points forts

• Interface CANopen universelle (Maître ou Esclave) dans un boîtier fermé IP40
• Connexion hôte via PCI Express (one-lane)
• Installation par enfichage sans outil
• Fonction Maître ou Esclave sur le même matériel
• Aucun composant supplémentaire requis pour le montage ou la connexion à la carte porteuse

Protocoles pris en charge

• CANopen Maître
• CANopen Esclave

Données techniques (tableau) NJ 100EN-CO | Paramètre | Valeur
Produit - Numéro de pièce: 1625.500
Produit - Brève description: Module échangeable PCI Express - CANopen
Contrôleur de communication - netX: netX 100
Mémoire intégrée - RAM: 8 MB SDRAM
Mémoire intégrée - FLASH: 4 MB mémoire Flash série
Alimentation et courant - Tension d'alimentation: +3.3 V ± 5 % DC
Alimentation et courant - Courant typique/max: 590 mA
Alimentation et courant - Puissance typique: 1.95 W (à 590 mA)
Interface système - Type de bus: PCI-Express, One-Lane-Port
Interface système - Type de connecteur: Connecteur 40 broches (SAMTEC FSI-120-03-G-D-AB)
Interface système - Pas/largeur des broches: 0.45 mm / 0.55 mm
Interface système - Débit: 1.5 GHz
Interface de communication - Standard (protocole): CANopen
Interface de communication - Type d'interface: ISO 11898, potentiel libre
Interface de communication - Connecteur: Connecteur D-Sub 9 broches
Interface de diagnostic - Type: USB
Interface de diagnostic - Connecteur: Signal à l'interface hôte. Disponible uniquement si intégré au système hôte
Affichage - Indicateur: SYS System Status, vert: RUN, jaune: RDY
Affichage - Statut communication CAN: (indicateur présent)
Environnement - Température ambiante fonctionnement: -20 °C … +65 °C
Environnement - Température ambiante stockage: -40 °C … +85 °C
Environnement - Altitude: 0 m … 2000 m
Appareil - Dimensions (L x l x H): Longueur 62 mm (avec connecteur RJ45), 60 mm (sans RJ45), largeur 53.4 mm (au panneau avant), 50.4 mm (au corps), hauteur 25.2 mm (au panneau avant), 19.2 mm (au corps)
Appareil - Poids: env. 68 g
Appareil - Boîtier: Module fermé
Appareil - Classe de protection: IP40
Appareil - Montage/installation: Via empreintes fraisées sur la carte porteuse et agrafes de maintien. Aucun accessoire de montage nécessaire.
Appareil - Cycles de montage/démontage: max. 10
Configuration - Logiciel de configuration: SYCON.net
Conformité - RoHS: oui
Conformité - REACH: oui
Certification UL - Type UL: cURus
Certification UL - Fichier UL: E334100
Conformité aux directives CEM - Marquage CE: oui
Conformité aux directives CEM - Marquage UKCA: oui
Conformité aux directives CEM - Émission: EN 55011 / BS EN 55011
Conformité aux directives CEM - Immunité: EN 61131-2 / BS EN 61131-2
Tests - Choc: EN60068-2-27 Ea
Tests - Vibration: EN60068-2-6 Fc

Caractéristiques

• Modèle / Nom: NJ 100EN-CO
• Numéro de pièce: 1625.500
• Contrôleur de communication: netX 100
• Mémoire: 8 MB SDRAM; 4 MB Flash série
• Tension d'alimentation: +3.3 V ±5 %
• Courant typique: 590 mA (typ.)
• Consommation typique: 1.95 W (à 590 mA)
• Bus système: PCI-Express, One-Lane-Port; connecteur SAMTEC 40 broches
• Débit de transmission: 1.5 GHz
• Protocole: CANopen (Maître et Esclave)
• Interface CAN: ISO 11898, connecteur D-Sub 9 broches
• Diagnostic: USB (signal à l'interface hôte si intégré)
• Température fonctionnement: -20 °C … +65 °C; Stockage: -40 °C … +85 °C
• Dimensions: Longueur 62/60 mm × Largeur 53.4/50.4 mm × Hauteur 25.2/19.2 mm
• Poids: env. 68 g
• Boîtier / Protection: Module fermé / IP40
• Montage: empreintes fraisées et agrafes, aucun accessoire requis; max. 10 cycles
• Logiciel de configuration: SYCON.net
• Approvals: RoHS, REACH, CE, UKCA, UL (cURus, fichier E334100)
• CEM: Émission EN 55011; Immunité EN 61131-2
