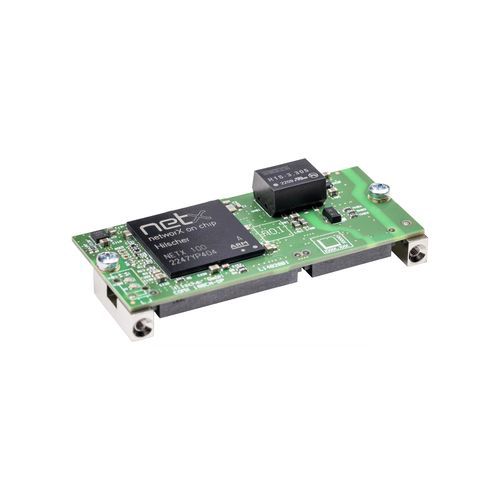

Module de communication USB COMX 100CN-DP

RS-485PROFIBUS-DPEthernet

Présentation
Le module de communication COMX 100CN-DP est conçu pour être intégré aux équipements d'automatisation afin d'équiper variateurs, contrôleurs de robots et automates programmables d'une interface réseau PROFIBUS. Les tâches de communication sont exécutées de manière autonome sur le module, indépendamment du processeur hôte.

Principales caractéristiques

• Interface universelle PROFIBUS DP / PROFIBUS‑MPI (Master ou Slave)
• Positionnement flexible du connecteur réseau
• Même matériel utilisable en Master ou en Slave (selon firmware/licence)
• Prêt à l'emploi grâce au firmware préchargé
• Connexion hôte via mémoire Dual‑Port parallèle ou interface SPI 50 MHz

Détails du produit
L'échange de données de processus s'effectue via une mémoire Dual‑Port accessible par un bus parallèle 8/16 bits ou une interface SPI 50 MHz. Les modules COMX prennent en charge les principaux protocoles temps réel/fieldbus en Master ou Slave. Certaines variantes disposent de deux ports Ethernet pour les topologies en ligne. Le changement de protocole s'opère par chargement du firmware approprié et, pour les fonctions Master, par application d'une licence logicielle. Une garantie de disponibilité de 10 ans est assurée grâce au contrôleur réseau Hilscher netX.

Protocoles pris en charge

• PROFIBUS MPI
• PROFIBUS DP Master
• PROFIBUS DP Slave

Données techniques (extrait)
COMX 100CN-DP — Référence: 1532.410
Description brève: Module de communication PROFIBUS
Contrôleur: netX (netX 100)
Mémoire intégrée: RAM: 8 MB SDRAM; FLASH: 4 MB flash série
Alimentation: +3,3 V DC ±5 %; Courant typique/max: env. 430 mA / 460 mA; Puissance typique: env. 1,5–1,6 W
Interface système: Mémoire Dual‑Port parallèle (connecteur SMT 50 broches, 1,27 mm)
Interface de communication: PROFIBUS (RS‑485, potential‑free; connecteur SMT 30 broches, 1,27 mm)
Diagnostic: UART ou signal USB disponible à l'interface hôte si intégré
Voyants: SYS (RUN/RDY), COM (STA/ERR)
Environnement: Température de fonctionnement: -20 °C … +70 °C; Stockage: -40 °C … +85 °C; Humidité: 10 % … 95 % HR (sans condensation)
Appareil: Dimensions (L×l×H): 70 × 30 × 21,5 mm; Poids: env. 35–40 g; Fixation: boulons métalliques vissables selon comX Design Guide

Caractéristiques / spécifications techniques

• Modèle: COMX 100CN-DP
• Référence: 1532.410
• Contrôleur: netX 100 (Hilscher)
• RAM: 8 MB SDRAM
• Flash: 4 MB flash série
• Taille Dual‑Port‑Memory: 16 KByte (8/16 bit)
• Connecteur hôte: SMT 50 broches, 1,27 mm
• Connecteur PROFIBUS: SMT 30 broches, RS‑485, potential‑free
• Tension d'alimentation: +3,3 V DC ±5 %
• Courant typique: ~430 mA (typ) / 460 mA (max)
• Puissance typique: ~1,5–1,6 W
• Température de fonctionnement: -20 °C à +70 °C
• Dimensions: 70 × 30 × 21,5 mm; Poids ≈ 35–40 g
• Outil de configuration: SYCON.net
• Conformité: RoHS, CE, UKCA; Normes EMC: série EN 61000
