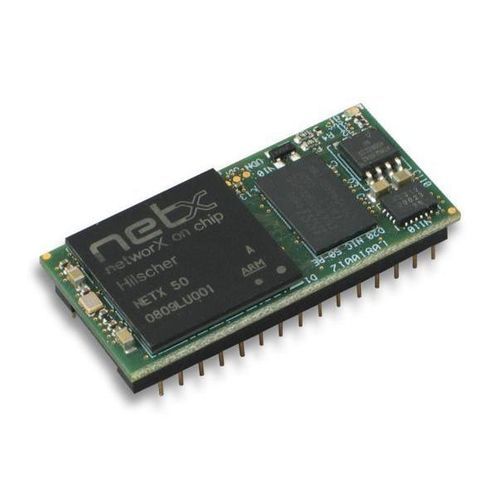

Module de communication bus de terrain NIC 50-RE

EtherCATPowerlinkModbus

Présentation du produit
Le NIC 50-RE est un circuit de communication DIL-32 en simple puce conçu comme esclave Ethernet temps réel pour des appareils de terrain à faible coût. Il apporte une connectivité réseau compacte pour des périphériques tels que lecteurs de codes-barres, collecteurs d'identification, distributeurs de vannes et blocs E/S via des interfaces hôtes série (UART, SPI). Basé sur le contrôleur réseau Hilscher netX, le module intègre une interface Ethernet temps réel/fieldbus avec un switch 2 ports et un hub. Un seul matériel peut prendre en charge plusieurs systèmes de communication en chargeant différentes images firmware ; les données applicatives sont échangées via des commandes de lecture/écriture simples sur les interfaces série. Le protocole Modbus RTU est implémenté en série et le pilotage direct des E/S via des registres à décalage externes permet des applications simples sans processeur hôte. Une garantie de livraison de 10 ans est assurée grâce à la technologie netX.

Points forts

• Circuit de communication DIL-32 pour appareils de terrain économiques
• Connexion hôte via UART ou SPI avec Modbus RTU
• Une même plateforme matérielle pour plusieurs systèmes Real-Time Ethernet (sélection par firmware)
• Connexion directe des données E/S via registre à décalage externe (série synchrone)
• Interfaces uniformes facilitant la réutilisation du design entre réseaux
• Mise à jour du firmware via serveur web intégré

Protocoles pris en charge

• Modbus RTU Esclave
• Modbus RTU Maître
• VARAN Client
• Sercos Esclave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Serveur
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Esclave

Informations de commande (tableau)
Nom du produit | Référence | Brève description
NIC 50-RE | 1541.100/ECS | Circuit de communication DIL-32 - esclave Ethernet temps réel

Caractéristiques techniques

• Modèle : NIC 50-RE
• Marque : Hilscher
• Format : CI de communication DIL-32
• Basé sur : contrôleur réseau Hilscher netX (module simple puce)
• Interfaces hôtes : UART, SPI (série)
• Protocole série supporté : Modbus RTU
• Composants intégrés : interface Ethernet temps réel/fieldbus avec switch 2 ports et hub
• E/S directes : via registre à décalage externe (contrôle série synchrone)
• Firmware : interchangeable pour supporter plusieurs systèmes Real-Time Ethernet ; mise à jour via serveur web intégré
• Protocoles pris en charge : Modbus RTU Esclave/Maître, VARAN Client, Sercos Esclave, PROFINET IO-Device, POWERLINK Controlled Node, Modbus/TCP Serveur/Client, EtherNet/IP Adapter, EtherCAT Esclave
• Référence (code commande) : 1541.100/ECS
• Garantie de livraison : garantie de livraison 10 ans (via la technologie netX)
