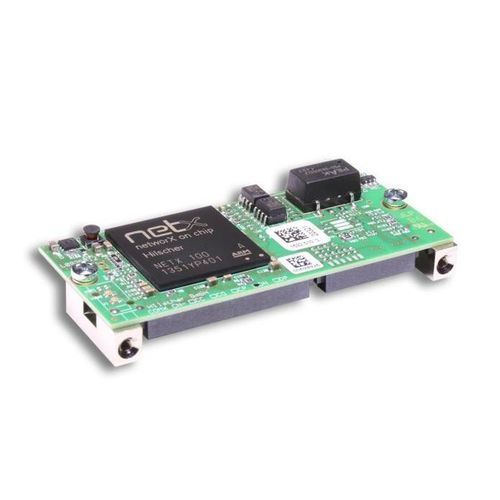

Module de communication DeviceNet COMX 100CN-DN

pour automate programmableprogrammablecontrôlé par microprocesseur

Aperçu Le module COMX 100CN-DN fournit une interface DeviceNet pour intégration dans des équipements d'automatisation. Basé sur le contrôleur Hilscher netX 100, il exécute les tâches réseau indépendamment du CPU hôte et permet le changement de protocole via chargement de firmware adapté (fonction Master/Slave selon firmware et licence).

Points clés

• Interface DeviceNet (Master ou Slave) avec connexion réseau vers la carte principale
• Positionnement flexible du connecteur réseau
• Même matériel pour fonctionnement Master ou Slave
• Firmware préchargé pour mise en service rapide
• Connexion hôte via mémoire Dual-Port (DPM) ou SPI rapide 50 MHz

Description détaillée Le module échange les données process via une mémoire Dual-Port accessible par une interface bus parallèle 8/16 bits ou par une interface SPI 50 MHz. Le contrôleur netX 100 permet de modifier le protocole en chargeant le firmware approprié ; l'activation du mode Master peut nécessiter une licence logicielle. Le module est conçu pour être embarqué dans des variateurs, contrôleurs de robots, automates et autres systèmes hôtes ; les tâches réseau s'exécutent de façon autonome au sein du module.

Protocoles pris en charge

• DeviceNet Master
• DeviceNet Slave

Données techniques

• Modèle : COMX 100CN-DN
• Référence : 1532.510
• Description : Module de communication DeviceNet
• Contrôleur : netX 100
• Mémoire Dual-Port : 16 KByte ; largeur de données 8/16 bit
• RAM : 8 MB SDRAM ; Flash : 4 MB serial Flash
• Interface système : DPM parallèle (connecteur SMT 50 broches, 1,27 mm) ou SPI 50 MHz
• Interface DeviceNet : ISO-11898, connecteur SMT 30 broches (1,27 mm), compatible SAMTEC TFM-115-02-S-D–A
• Diagnostic : UART ou signal USB vers l'hôte (si intégré)
• Alimentation : +3,3 V DC ±5 %, courant typ. env. 440 mA, max 470 mA, puissance typ. 1,5–1,6 W
• Indicateurs : LED X2 pour état système et état réseau du module
• Température fonctionnement : -20 °C à +65 °C ; stockage : -40 °C à +85 °C ; humidité 10–95 % HR sans condensation
• Dimensions : 70 x 30 x 21,5 mm ; Poids : env. 35–40 g
• Montage : vis métalliques selon comX Design Guide
• Logiciel de configuration : SYCON.net
• Conformité : RoHS, CE, UKCA ; normes EMC listées

Caractéristiques

• Interfaces : DPM parallèle ou SPI 50 MHz vers l'hôte ; DeviceNet (ISO-11898)
• Mémoire : 8 MB SDRAM, 4 MB serial Flash
• Consommation : env. 1,5–1,6 W sous +3,3 V DC
• Environnement : -20 °C … +65 °C en fonctionnement
• Dimensions & poids : 70 x 30 x 21,5 mm ; env. 35–40 g
