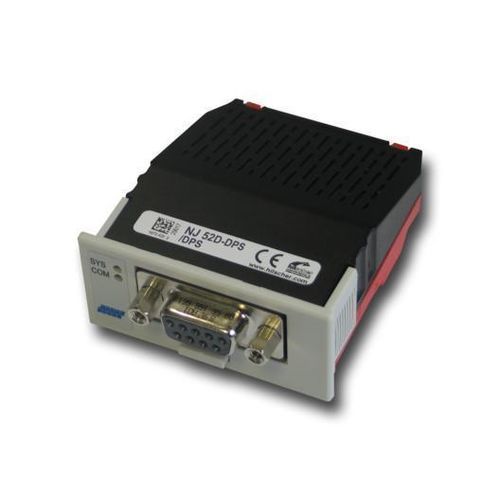

Module d'interface USB NJ 52D-DPS

Sub-DRS-485bus

Présentation
Le module échangeable PCI Express netJACK NJ 52D-DPS fournit une interface universelle esclave PROFIBUS DP pour systèmes embarqués. Il prend en charge la connexion hôte via une mémoire dual-port parallèle ou un SPI série rapide et intègre le contrôleur de communication netX 52 avec 8 Mo SDRAM et 4 Mo Flash série. Le boîtier fermé IP40 est conçu pour une installation par insertion sans outil sur la carte porteuse, permettant un montage avant l'expédition ou ultérieurement par l'utilisateur final. Hilscher propose des services de conception et de production pour des exigences clients spécifiques et garantit une disponibilité de 10 ans basée sur le contrôleur netX.

Points forts

• Interface universelle esclave PROFIBUS DP dans un boîtier fermé IP40
• Connexion hôte via mémoire dual-port ou SPI
• Installation par insertion simple sans outil
• Aucun composant supplémentaire requis pour le montage et la connexion à la carte porteuse
• Substitut fonctionnellement compatible du NJ 10D-DPS

Protocoles

• PROFIBUS DP Slave

Caractéristiques techniques

• Numéro de pièce : 1672.420
• Brève description : Module échangeable SPI - esclave PROFIBUS DP
• Contrôleur de communication : netX 52
• Mémoire intégrée - RAM : 8 MB SDRAM
• Mémoire intégrée - FLASH : 4 MB Flash série EPROM
• Tension d'alimentation : +3.3 V ± 5 % DC
• Courant typique/maximal : 375 mA / 450 mA
• Consommation typique : 1.32 W
• Interface système : mémoire dual-port parallèle ou série
• Type de connecteur (hôte) : connecteur 60 broches (SAMTEC FSI-130-03-G-D-AB)
• Distance broche / largeur broche : 0.45 mm / 0.55 mm
• Taille mémoire dual-port : 64 KByte (16 lignes d'adresses), dont 8 KByte utilisés par le firmware (13 lignes d'adresses, 8 KByte inférieurs)
• Largeur d'accès aux données DPM : 8/16 bit
• Interface mémoire dual-port série : SPI Slave, mode 3
• Débit SPI : Max. 50 MHz
• Standard de communication (protocole) : PROFIBUS DP Slave
• Type d'interface de communication (bus) : RS-485, sans potentiel
• Connecteur de terrain : prise D-Sub, 9 broches
• Interface de diagnostic : Type USB ou UART (signal à l'interface hôte ; disponible uniquement si intégré dans le système hôte)
• Affichage - SYS (Statut système) : vert : RUN, jaune : RDY
• Affichage - COM (Statut communication) : vert : STA, rouge : ERR
• Plage de température ambiante en fonctionnement : -25 °C … +70 °C
• Plage de température ambiante en stockage : -40 °C … +85 °C
• Altitude : 0 m … 2000 m
• Dimensions (L x l x H) : Longueur : 68.2 mm / 60 mm (avec / sans prise DSUB), Largeur : 53.4 mm (au panneau avant) / 50.4 mm (corps), Hauteur : 25.2 mm (au panneau avant) / 19.2 mm (corps)
• Poids : env. 64 g
• Boîtier : module fermé
• Indice de protection : IP40
• Montage / Installation : via des trous d'empreinte usinés sur la carte porteuse et des supports de maintien. Aucun accessoire de montage requis.
• Cycles de montage/traction : max. 10
• Logiciel de configuration : SYCON.net
• Conformité - RoHS : oui
• Conformité - REACH : oui
• Certification UL - type UL : cURus
• Fichier UL : E334100
• Conformité aux directives CEM - marquage CE : oui
• Conformité aux directives CEM - marquage UKCA : oui
• Émission : EN 55011 / BS EN 55011
• Immunité : EN 61131-2 / BS EN 61131-2
• Tests - Choc : EN60068-2-27 Ea
• Tests - Vibration : EN60068-2-6 Fc
