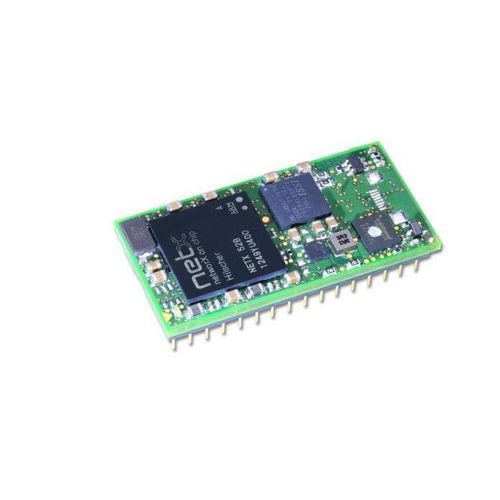

Module de communication bus de terrain NIC 52-REFO

ProfiNetModbus RTUEthernet

Accroche produit
Circuit de communication DIL-32 pour câble à fibre optique - PROFINET IO-Device

Sous-titre
Solution netIC compacte pour appareils terrain esclaves simples avec connectivité fibre optique et interfaces hôtes série (UART, SPI).

Aperçu
Le NIC 52-REFO est un module de communication monocarte compact au format DIL-32 (netIC) conçu pour des appareils terrain simples tels que lecteurs de codes-barres, systèmes d'identification, collecteurs de vannes et blocs E/S nécessitant une connexion à un bus de terrain ou à un système Ethernet temps réel via câble à fibre optique. Le netIC intègre un contrôleur réseau complet (netX 52), incluant un commutateur 2 ports et un hub, et fournit des interfaces hôtes série (UART, SPI) pour les applications à faible débit de données. Un seul matériel peut prendre en charge plusieurs systèmes de communication par chargement de firmwares différents. Un échange d'E/S direct est possible via un registre à décalage externe, permettant à des appareils très simples de fonctionner sans processeur hôte dédié. Le produit bénéficie d'une garantie de fourniture de 10 ans basée sur la technologie netX.

Points forts

• Module esclave Real-Time Ethernet compact basé sur netX 52
• Connexion hôte via Modbus RTU sur SPI ou UART
• Hauteur réduite et performances améliorées en cas de charge réseau élevée
• Connexion directe des données E/S via registre à décalage externe (série synchrone)
• Un seul design matériel pour plusieurs réseaux grâce à des interfaces uniformes et au firmware
• Mise à jour du firmware via serveur web intégré

Description
Les appareils terrain simples et à faible débit de données utilisent des interfaces hôtes série (UART, SPI) pour communiquer avec le netIC. Le NIC 52-REFO est une solution complète monocarte au format DIL-32 basée sur le contrôleur réseau netX 52. Il contient tous les éléments nécessaires pour la connectivité bus de terrain et Ethernet temps réel, y compris un commutateur 2 ports et un hub. Différents systèmes de communication sont pris en charge via le chargement du firmware approprié. Les données applicatives sont échangées par des commandes de lecture/écriture simples sur les interfaces série ; Modbus RTU est implémenté comme protocole série. Le contrôle des registres à décalage conventionnels via une interface série synchrone permet une E/S numérique de base sans processeur hôte supplémentaire. Une garantie de fourniture de 10 ans s'applique grâce à la plateforme netX sous-jacente.

Protocoles pris en charge

• Modbus RTU Esclave
• Modbus RTU Maître
• PROFINET IO-Device

Informations de commande (tableau)
Nom du produit | Référence | Brève description
NIC 52-REFO | 1544.110/PNS | Circuit de communication DIL-32 pour câble à fibre optique - PROFINET IO-Device

Caractéristiques techniques

• Format : CI de communication DIL-32 (netIC monocarte)
• Contrôleur réseau : technologie netX 52
• Application prévue : solution esclave pour appareils terrain simples à faible débit de données
• Interfaces hôtes : UART, SPI (Modbus RTU via interface série)
• Connexion E/S : connexion directe des données E/S via registre à décalage externe (série synchrone)
• Composants embarqués : commutateur 2 ports et hub intégrés
• Firmware : mise à jour via serveur web intégré ; même matériel supporte plusieurs réseaux via firmware
• Garantie de fourniture : garantie de fourniture 10 ans (basée sur netX)
• Référence : 1544.110/PNS
• Cycle de vie produit : Fin de vie
