Module de communication RS-485 COMX 100CA-DP

PROFIBUSPROFIBUS-DPprogrammable

Présentation

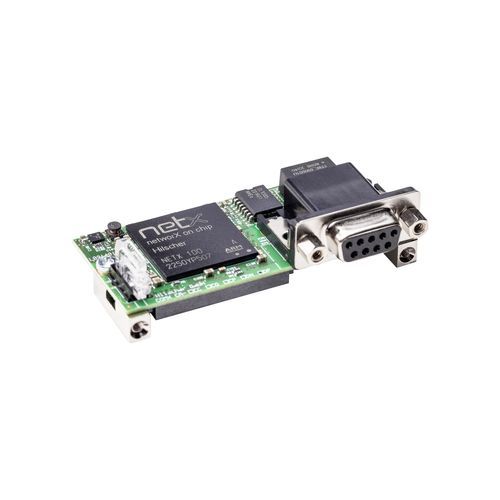

Le Hilscher COMX 100CA-DP est un module de communication compact destiné à être intégré dans des équipements d'automatisation (variateurs, contrôleurs de robots, API, etc.) pour fournir une interface réseau PROFIBUS DP / PROFIBUS MPI. Les tâches de communication sont exécutées de manière autonome dans le module, indépendamment du processeur hôte. Les données de processus sont échangées via une mémoire Dual‑Port accessible par un bus parallèle 8/16 bits ou par une interface SPI rapide 50 MHz. Le module est basé sur le contrôleur réseau netX et bénéficie d'une garantie de disponibilité à long terme de Hilscher.

Points forts

• Interface universelle PROFIBUS DP / PROFIBUS MPI (Master ou Slave) avec connecteur réseau embarqué
• Même matériel pour mode maître ou esclave
• Prêt à l'emploi grâce au firmware préchargé
• Accès hôte via Dual‑Port Memory pour un échange rapide des données de procédé

Description du produit
Le module prend en charge de manière autonome les communications et permet l'échange de données de procédé via la Dual‑Port Memory. L'intégration s'effectue via une embase SMT 50 broches (pas 1,27 mm). Des signaux de diagnostic (UART ou USB) peuvent être disponibles sur l'interface hôte si le système hôte le prévoit. Des LED indiquent l'état système et de communication. Le comportement du protocole peut être modifié en chargeant le firmware approprié; une licence logicielle est requise pour le firmware maître. Le produit est livré avec le firmware préchargé pour une mise en service immédiate.

Protocoles supportés

• PROFIBUS MPI
• PROFIBUS DP Maître
• PROFIBUS DP Esclave

Données techniques (tableau)
Product / Part number: 1531.410
Brève description: Module de communication PROFIBUS
Contrôleur de communication / netX: netX 100
Mémoire intégrée / RAM: 8 MB SDRAM
Mémoire intégrée / FLASH: 4 MB serial Flash
Alimentation / Tension d'alimentation: +3.3 V DC ±5 %
Alimentation / Courant typique/maximal: env. 430 mA / 460 mA (à 3.3 V)
Alimentation / Consommation typique: env. 1.5 … 1.6 W
Connecteur d'alimentation: via connecteur bus système X1
Interface système / Type: Interface mémoire Dual‑port parallèle
Interface système / Connecteur: Connecteur SMT 50 broches, embase
Interface système / Pas des broches: 1.27 mm
Interface système / Taille mémoire Dual‑port: 16 KByte
Interface système / Largeur de données: 8/16 bit
Interface de communication / Standard de communication: PROFIBUS
Interface de communication / Type d'interface: RS-485, potentiel libre
Interface de communication / Connecteur: D-Sub, embase, 9 broches
Interface de diagnostic / Type: UART ou USB (signal à l'interface hôte; disponible uniquement si intégré dans le système hôte)
Affichage / LEDs: SYS État système (vert: RUN, jaune: RDY); COM État communication (vert: STA, rouge: ERR)
Environnement / Température ambiante de fonctionnement: -20 °C … +65 °C (flux d'air lors de la mesure: 0.5 m/s)
Environnement / Température de stockage: -40 °C … +85 °C
Environnement / Humidité: 10 % … 95 % HR (sans condensation)
Appareil / Dimensions (L x l x H): 70 mm x 30 mm x 21.5 mm
Appareil / Poids: env. 35 g … 40 g
Appareil / Montage: avec boulons métalliques vissables, selon comX Design Guide
Configuration / Logiciel de configuration: SYCON.net
Conformité: RoHS: oui
Conformité aux directives CEM / Marquage CE: oui; marquage UKCA: oui
CEM / Émissions: EN 61000-6-4 / BS EN 61000-6-4
CEM / Immunité: EN 61000-6-2 / BS EN 61000-6-2
CEM / ESD (décharge air): EN 61000-4-2: ± 10 kV, Critère A
CEM / ESD (décharge contact): EN 61000-4-2: ± 6 kV, Critère A
CEM / Transitoire rapide (Burst): EN 61000-4-4: ± 2 kV, Critère A (lignes de communication, blindées)
CEM / Surtension (lignes communication/données): EN 61000-4-5: 1 kV, Critère A (lignes de communication, blindées)

Caractéristiques / spécifications techniques

• Modèle: COMX 100CA-DP
• Fabricant / Marque: Hilscher
• Référence (information de commande): 1531.410 / version commande: 1531.410/DPM
• Contrôleur: netX 100 (Hilscher)
• Mémoire: 8 MB SDRAM; 4 MB serial Flash; Dual‑port memory 16 KByte
• Interface hôte: Mémoire Dual‑port parallèle (8/16 bit) via connecteur SMT 50 broches, pas 1.27 mm
• Diagnostics: Signal UART ou USB à l'interface hôte (si intégré)
• Interface réseau: PROFIBUS (RS-485 potentiel libre), D-Sub 9 broches
• Alimentation: +3.3 V DC ±5 %, courant typique env. 430 mA, puissance typique 1.5–1.6 W
• Température de fonctionnement: -20 °C à +65 °C (avec flux d'air spécifié)
• Température de stockage: -40 °C à +85 °C
• Humidité relative: 10 % – 95 % (sans condensation)
• Dimensions: 70 x 30 x 21.5 mm; Poids: env. 35–40 g
• Montage: boulons métalliques vissables selon comX Design Guide
• Outil de configuration: SYCON.net
• Réglementation / CEM: CE, UKCA; conforme aux normes EN/BS EN indiquées
