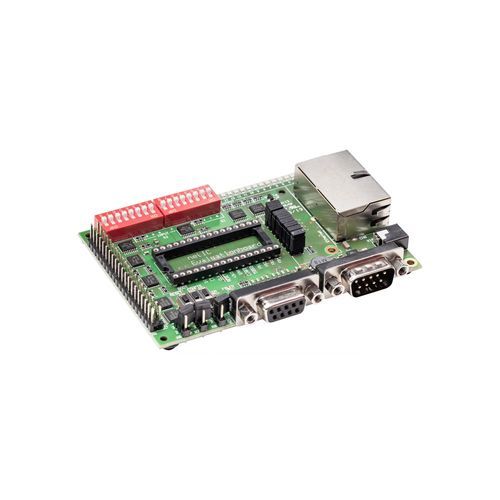

Carte d'évaluation NICEB-FB

Titre produit
Carte d'évaluation netIC - esclave CANopen, CC-Link, DeviceNet, PROFIBUS DP

Sous-titre
Plateforme d'évaluation pour dispositifs esclave sur bus de terrain et Ethernet temps réel

Points forts

• Une seule carte pour évaluer la technologie netIC sur plusieurs systèmes de bus de terrain
• Fourni avec firmware, outils et documentation nécessaires à l'évaluation
• Firmware interchangeable permettant l'utilisation avec différents systèmes de communication
• Garantie de disponibilité 10 ans basée sur la technologie du contrôleur réseau netX

Présentation
La carte d'évaluation NICEB-FB netIC offre une solution esclave prête à l'emploi pour des dispositifs de terrain simples avec un faible débit de données (ex. lecteurs de codes-barres, systèmes d'identification, collecteurs de vannes, blocs E/S). La carte intègre un module monolithique netIC au format DIL-32 basé sur le contrôleur réseau Hilscher netX, incluant une interface complète bus de terrain/Ethernet temps réel et un switch 2 ports intégré avec hub. Une interface hôte série (UART et SPI) permet le transfert de payload vers l'application via des commandes simples de lecture/écriture. En chargeant des images firmware différentes, le même module netIC peut fonctionner comme esclave pour plusieurs protocoles. Le protocole série Modbus RTU est implémenté et des registres à décalage traditionnels peuvent être pilotés comme E/S numériques via une interface série synchrone, permettant à des applications basiques de fonctionner sans processeur hôte dédié.

Protocoles pris en charge

• Modbus RTU Slave
• Modbus RTU Master
• PROFIBUS DP Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informations de commande (tableau)
Nom du produit | Référence | Brève description
NICEB-FB | 1541.000 | Carte d'évaluation netIC - esclave CANopen, CC-Link, DeviceNet, PROFIBUS DP

Téléchargements (disponibles)
Datasheets et infosheets pour modules embarqués et modules de communication compacts disponibles (documents datasheet / infosheet pour la catégorie produit).

Caractéristiques techniques

• Format : module monolithe DIL-32
• Basé sur : contrôleur réseau Hilscher netX
• Composants intégrés : interface complète bus de terrain / Ethernet temps réel, switch 2 ports et hub intégrés
• Interfaces hôtes : UART, SPI (interfaces série pour transfert de payload)
• Protocole série supporté : Modbus RTU (implémenté)
• Firmware : firmware interchangeable pour supporter plusieurs systèmes de communication
• Types d'applications : dispositifs de terrain simples avec faible débit de données (ex. lecteurs de codes-barres, systèmes d'identification, collecteurs de vannes, blocs E/S)
• Garantie de disponibilité : garantie de fourniture 10 ans liée à la technologie netX
