Module d'interface DeviceNet NJ 52D-DNS

USBPCI

Aperçu

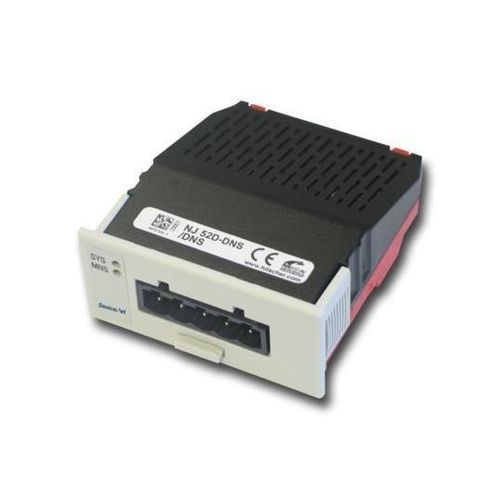

Le NJ 52D-DNS est un module échangeable netJACK en boîtier fermé IP40, conçu pour une installation sans outil dans la chaîne de livraison. Il fournit une interface esclave DeviceNet et se connecte à l'hôte via mémoire dual‑port parallèle ou une interface série SPI rapide. Remplaçant fonctionnel du NJ 10D-DNS.

Points clés

• Interface universelle esclave DeviceNet dans un boîtier fermé IP40
• Connexion hôte via mémoire dual‑port ou SPI
• Installation enfichable sans outil dans empreinte usinée et supports de retenue
• Aucun accessoire de montage supplémentaire requis
• Remplacement compatible avec NJ 10D-DNS

Description
Le module échangeable NJ 52D-DNS (netJACK) s'adresse aux systèmes embarqués et aux hôtes haute performance. Des variantes sont proposées avec mémoire dual‑port parallèle ou interface SPI Slave haute vitesse (mode 3, jusqu'à 50 MHz). Le module compact en boîtier fermé IP40 utilise des surfaces de contact et découpes sur la carte porteuse pour le connecteur et les rails de fixation, permettant un montage rapide sans pièces supplémentaires. netJACK prend en charge de nombreuses solutions de communication (par ex. actionneurs, systèmes HMI, systèmes d'identification) et peut héberger des fonctions clients supplémentaires (soft‑PLC, visualisation ou applications spécifiques). Des services de conception et production pour exigences clients sont disponibles. Une garantie de livraison de 10 ans est assurée grâce au contrôleur réseau Hilscher netX.

Protocoles

• Esclave DeviceNet

Caractéristiques techniques

• Référence: 1672.520
• Brève description: Module échangeable SPI - Esclave DeviceNet
• Contrôleur de communication: netX 52
• Mémoire intégrée: RAM 8 MB SDRAM; FLASH 4 MB mémoire Flash série EPROM
• Tension d'alimentation: +3,3 V ± 5 % CC
• Courant typique/maximal: 405 mA / 470 mA
• Puissance typique: 1,55 W
• Interface système - Type de bus: Dual‑Port Memory parallèle ou série
• Type de connecteur (hôte): connecteur 60 broches (SAMTEC FSI-130-03-G-D-AB)
• Pas / largeur de broche: 0,45 mm / 0,55 mm
• Taille mémoire dual‑port: 64 KByte (16 lignes d'adresse), 8 KByte utilisés par le firmware (13 lignes d'adresse, 8 KByte les plus basses)
• Largeur d'accès aux données DPM: 8/16 bit
• Interface mémoire dual‑port série: SPI Slave, mode 3
• Débit SPI: max. 50 MHz
• Interface de communication (protocole): Esclave DeviceNet
• Type d'interface DeviceNet: ISO 11898, sans potentiel
• Connecteur DeviceNet: prise COMBICON, 5 broches
• Interface de diagnostic: USB ou UART (signal sur l'interface hôte ; disponible uniquement si intégré au système hôte)
• Voyants: SYS (état système) vert: RUN, jaune: RDY ; MNS (état réseau module) vert: MS, rouge: NS
• Température ambiante (fonctionnement): -25 °C … +70 °C
• Température ambiante (stockage): -40 °C … +85 °C
• Altitude: 0 m … 2000 m
• Dimensions (L x l x H): Longueur: 68,2 mm / 60 mm (avec / sans prise DSUB) ; Largeur: 53,4 mm (face avant) / 50,4 mm (corps) ; Hauteur: 25,2 mm (face avant) / 19,2 mm (corps)
• Poids: env. 33 g
• Boîtier: Module fermé
• Classe de protection: IP40
• Montage / Installation: Par empreintes usinées dans la carte porteuse et supports de retenue. Aucun accessoire de montage requis.
• Cycles montage/démontage: max. 10
• Logiciel de configuration: SYCON.net
• Conformité: RoHS: oui ; REACH: oui
• Certification UL: type UL: cURus ; fichier UL: E334100
• EMC / Conformité: CE: oui ; UKCA: oui
• Norme d'émission: EN 55011 / BS EN 55011
• Norme d'immunité: EN 61131-2 / BS EN 61131-2
• Tests: Choc: EN60068-2-27 Ea ; Vibration: EN60068-2-6 Fc
