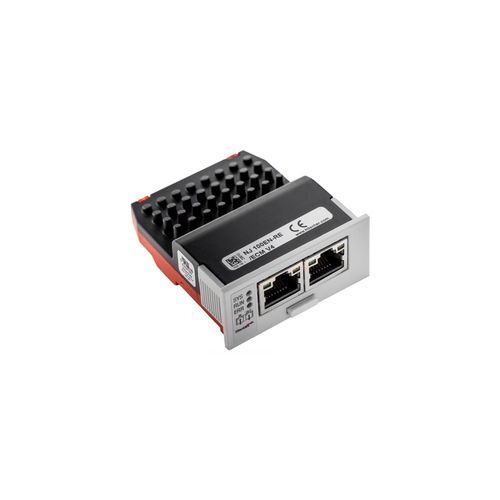

Module d'interface USB NJ 100EN-RE

EthernetModbusPCI

Présentation
Le NJ 100EN-RE est un module échangeable PCI Express (netJACK) de Hilscher fournissant une interface Real-Time Ethernet universelle pour systèmes embarqués. Équipé du contrôleur de communication netX 100, il est prévu pour des CPU performants (p.ex. Intel Atom®) et existe en variantes avec mémoire dual-port ou interface série SPI rapide. Le module présente un boîtier fermé compact IP40 et une fixation enfichable sans outil, permettant l'intégration sur carte porteuse sans accessoires de montage supplémentaires. netJACK permet des solutions de communication pour entraînements, IHM et systèmes d'identification et peut héberger des fonctions supplémentaires comme soft-PLC, visualisation ou applications client. Une garantie de disponibilité sur 10 ans est assurée via la plateforme netX.

Points clés

• Interface Real-Time Ethernet universelle (Master ou Slave) en boîtier fermé IP40
• Connexion hôte via PCI Express (One-Lane-Port)
• Une même plateforme matérielle pour plusieurs protocoles Real-Time Ethernet
• Installation enfichable sans outil
• Aucun composant de montage additionnel requis

Protocoles supportés

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Caractéristiques techniques

• Référence produit / N° de pièce : 1625.100
• Modèle : NJ 100EN-RE
• Fabricant : Hilscher
• Contrôleur de communication : netX 100
• Mémoire RAM : 8 MB SDRAM
• Mémoire Flash : 4 MB serial Flash EPROM
• Tension d'alimentation : +3,3 V ±5% DC
• Courant typique/max : 750 mA
• Consommation typique : 2,5 W
• Interface hôte : PCI-Express One-Lane-Port
• Connecteur hôte : 40 broches (SAMTEC FSI-120-03-G-D-AB)
• Débit hôte : 1,5 GHz
• Ethernet : 100BASE-TX (isolé) ou 10BASE-T, 2x RJ45
• Interface diagnostic : USB (signal disponible via interface hôte si intégré)
• LEDs : SYS, COM0/COM1, TX/RX0-1, LINK0-1
• Température de fonctionnement : -20 °C … +65 °C
• Température de stockage : -40 °C … +85 °C
• Altitude : 0 m … 2000 m
• Dimensions : L 62 mm (avec RJ45) / 60 mm (sans RJ45) x Larg. 53,4 mm (face) / 50,4 mm (boîtier) x H 25,2 mm (face) / 19,2 mm (boîtier)
• Masse : env. 60 g
• Boîtier / Protection : Module fermé / IP40
• Cycles montage/démontage : max. 10
• Logiciel de configuration : SYCON.net
• Certifications : RoHS, REACH, CE, UKCA, UL (cURus, E334100)

Montage et configuration
Le montage s'effectue via des perçages fraisés dans la carte porteuse et des agrafes de retenue sur le module ; aucun accessoire de fixation supplémentaire n'est nécessaire. L'installation enfichable peut être réalisée avant expédition ou par l'utilisateur final. La configuration et la sélection des protocoles se réalisent avec SYCON.net ; l'accès diagnostic est assuré via USB ou signaux prévus sur l'interface hôte.

Conformité et tests

• EMC : émissions EN 55011 / immunité EN 61131-2
• UL : cURus, fichier E334100
• Essais environnementaux et mécaniques : choc EN60068-2-27 Ea, vibration EN60068-2-6 Fc
