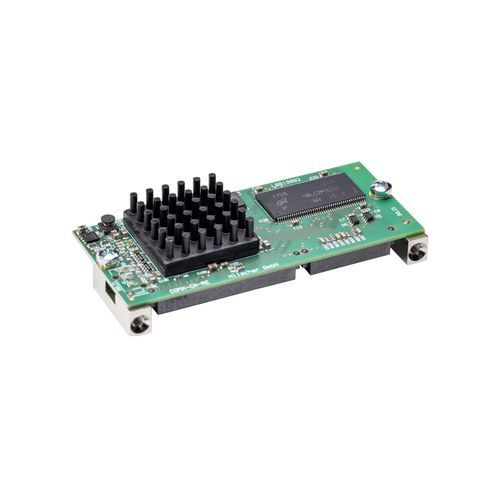

Module de communication Modbus TCP COMX 100CN-RE

EtherCATPowerlinkCC-Link

Présentation du produit
Le module de communication comX est conçu pour être intégré dans des appareils d'automatisation afin de fournir aux variateurs, aux contrôleurs de robots, aux automates programmables (PLC) et aux systèmes équivalents une interface Ethernet temps réel. Les tâches de communication sont exécutées de manière autonome sur le module (netX 100), indépendamment du processeur hôte. Les données de processus sont échangées via une mémoire Dual‑Port accessible par un bus parallèle 8/16 bits ou par une interface SPI rapide à 50 MHz. Deux ports Ethernet permettent la topologie en ligne. La fonctionnalité protocole peut être modifiée par le chargement du firmware approprié et, pour les fonctions master, par l'application d'une licence logicielle. Une garantie de livraison de 10 ans est assurée grâce au contrôleur réseau Hilscher netX.

Caractéristiques principales

• Interface Ethernet temps réel universelle (Master ou Slave) avec connexion réseau à la carte mère
• Positionnement flexible du connecteur réseau et deux ports Ethernet pour topologie en ligne
• Même matériel pour fonctionnement en master ou en esclave (selon firmware/licence)
• Firmware préchargé pour mise en service rapide
• Connexion hôte via mémoire Dual‑Port (DPM) avec accès 8/16 bits

Protocoles pris en charge

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC‑Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Données techniques (extrait)
Référence: 1531.101
Description brève: Communication Module Real‑Time Ethernet
Contrôleur de communication: netX / netX 100
Mémoire intégrée: RAM 8 MB SDRAM; FLASH 4 MB serial Flash
Tension d'alimentation: +3,3 V DC ±5%
Courant typ./max.: env. 700 mA / 750 mA (à 3,3 V)
Consommation typique: env. 2,5 W
Connecteur d'alimentation: via connecteur bus système X1
Interface système: Interface mémoire Dual‑Port parallèle
Connecteur système: connecteur SMT 50 broches, prise (pas 1,27 mm)
Taille Dual‑Port‑Memory: 16 KByte
Largeur de données: 8/16 bit
Interface de communication: Ethernet (10BASE‑T / 100BASE‑TX, potentiel isolé), auto negotiation et auto crossover supportés
Connecteur Ethernet (module): prise SMT 30 broches (pas 1,27 mm), plug compatible SAMTEC TFM‑115‑02‑S‑D–A
Interface de diagnostic: UART ou USB (signal à l'interface hôte; disponible si intégré dans le système hôte)
Voyants: SYS (RUN vert, RDY jaune), COM0/COM1 (état communication, vert/rouge), TX/RX0, TX/RX1 (activité Ethernet, jaune), LINK0/LINK1 (liaison Ethernet, vert)
Température ambiante (fonctionnement): -20 °C … +70 °C (flux d'air pendant mesure: 0,5 m/s)
Température ambiante (stockage): -40 °C … +85 °C
Humidité: 10 % … 95 % HR (sans condensation)
Dimensions (L x l x H): 70 mm x 30 mm x 21,5 mm
Poids: env. 35–40 g
Fixation: vis métalliques, selon comX Design Guide
Logiciel de configuration: SYCON.net
Conformité: RoHS, CE, UKCA
EMC / émission: EN 61000‑6‑4 / BS EN 61000‑6‑4
EMC / immunité: EN 61000‑6‑2 / BS EN 61000‑6‑2
ESD: EN 61000‑4‑2: ±4 kV (contact), Critère B
Burst: EN 61000‑4‑4: ±2 kV (lignes de communication blindées), Critère B
Surtension: EN 61000‑4‑5: 1 kV (lignes de communication blindées), Critère A

Spécifications

• Produit: COMX 100CN-RE (Réf. 1531.101)
• Contrôleur: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Mémoire Dual‑Port (hôte): 16 KByte, 8/16 bit
• Connecteur interface hôte: SMT 50 broches (pas 1,27 mm)
• Ethernet: 2x 10/100BASE‑TX (potentiel isolé), auto negotiation et auto crossover
• Connecteur Ethernet (module): prise SMT 30 broches (pas 1,27 mm), plug compatible SAMTEC TFM‑115‑02‑S‑D–A
• Diagnostics: UART ou USB (via signaux hôte si intégré)
• Voyants: SYS, COM0, COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Alimentation: +3,3 V DC ±5% (via X1); consommation typ. ~2,5 W
• Temp. fonctionnement: -20 °C … +70 °C
• Temp. stockage: -40 °C … +85 °C
• Humidité: 10 % … 95 % HR (sans condensation)
• Dimensions: 70 x 30 x 21,5 mm; Poids: ~35–40 g
• Fixation: vis métalliques (comX Design Guide)
• Logiciel de configuration: SYCON.net
• Normes & conformité: RoHS, CE, UKCA; normes EMC/ESD listées ci‑dessus
