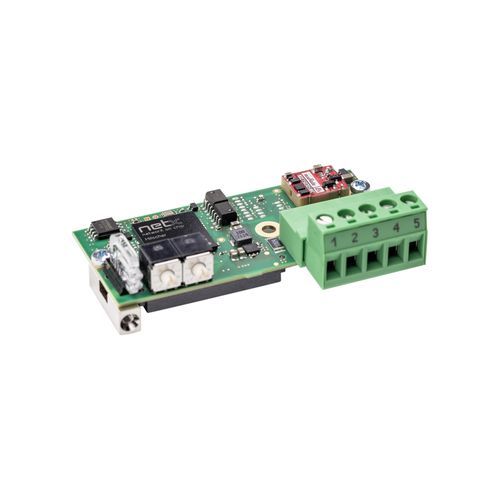

Module de communication USB COMX 52CA-DNS

sérieDeviceNetEthernet

Présentation
Le module de communication COMX 52CA-DNS fournit une interface réseau compacte pour équipements d'automatisation (variateurs, contrôleurs de robot, automates PLC). Les communications sont traitées de manière autonome par le module, indépendamment du processeur hôte. Les données de processus sont échangées via une mémoire à double porte accessible par un bus parallèle 8/16 bits ou via une interface SPI rapide 50 MHz. Le module fonctionne en tant qu'Esclave DeviceNet et peut être reconfiguré pour d'autres protocoles en chargeant le firmware et, si nécessaire pour les maîtres, une licence logicielle. Certains modules disposent de deux ports Ethernet pour topologies en ligne. Le contrôleur Hilscher netX garantit une disponibilité à long terme.

Points forts

• Interface universelle Esclave DeviceNet avec connecteur réseau intégré
• Positionnement flexible du connecteur réseau
• Connexion hôte via mémoire à double porte (parallèle) ou SPI (série, jusqu'à 50 MHz)
• Remplaçant compatible fonctionnellement pour comX 10CA-DNS

Protocoles supportés

• DeviceNet (Esclave)

Caractéristiques / spécifications techniques

• Référence produit: COMX 52CA-DNS
• Numéro de pièce: 1581.520 (variante de commande 1581.520/DNS)
• Brève description: Module de communication — Esclave DeviceNet
• Contrôleur de communication: netX (netX 52)
• Mémoire intégrée: 4 Mo Flash série
• Tension d'alimentation: +3,3 V DC ±5 %
• Intensité typique/maximale: 400 mA / 440 mA (à 3,3 V)
• Puissance typique: env. 1,3 W (à 3,3 V)
• Connecteur d'alimentation: via le connecteur bus système X1
• Interface système: interface mémoire Dual‑Port (parallèle ou série)
• Connecteur (système): connecteur SMT 50 broches, prise
• Pitch des broches: 1,27 mm
• Taille du Dual‑Port Memory: 16 Ko (8 Ko inférieurs utilisés par le firmware)
• Largeur de données: 8/16 bits
• Interface série Dual‑Port Memory: SPI Slave, mode 3
• Débit SPI: max. 50 MHz
• Standard de communication: Esclave DeviceNet (ISO‑11898, selon spécification DeviceNet, potentiel‑libre)
• Connecteur réseau: connecteur COMBICON 5 broches
• Interface de diagnostic: UART ou USB (signal sur l'interface hôte; disponible uniquement si intégré au système hôte)
• Affichages LED: SYS (État système) vert: RUN, jaune: RDY; MNS (État réseau module) vert: MS, rouge: NS
• Éléments de commande: 2 sélecteurs rotatifs pour l'adresse réseau
• Température ambiante (fonctionnement): -20 °C … +70 °C (débit d'air pendant mesure: 0,5 m/s)
• Température de stockage: -40 °C … +85 °C
• Humidité: 10 % … 95 % HR (sans condensation)
• Altitude: 0 … 2000 m
• Dimensions (L x l x H): 70 mm x 30 mm x 21,5 mm
• Poids: env. 35 g … 40 g
• Fixation: à l'aide de boulons métalliques vissables, selon le Guide de conception comX
• Logiciel de configuration: SYCON.net
• Conformité: RoHS: oui
• Marquage CE: oui
• Marquage UKCA: oui
• Émissions: EN 61000-6-4 / BS EN 61000-6-4
• Immunité: EN 61000-6-2 / BS EN 61000-6-2
• ESD (EN 61000-4-2): ± 6 kV, Critère A (décharge par contact)
• Burst (EN 61000-4-4): ± 2,2 kV, Critère A (lignes de communication, blindées)
• Surtension (EN 61000-4-5): 1 kV, Critère A (lignes de communication, blindées)
