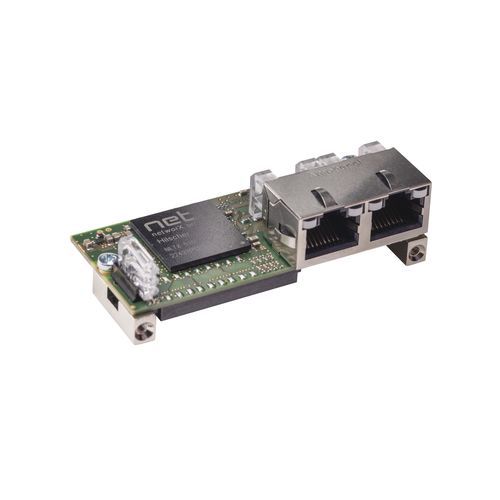

Module de communication CC-Link COMX 51CA-RE

EtherCATEtherNet/IPPowerlink

Titre produit
Module de communication Ethernet temps réel (esclave) avec interface SPI et mémoire dual-port (netX 51).

Description courte
Le module de communication COMX est conçu pour être intégré dans des appareils d'automatisation afin de fournir une interface réseau aux variateurs, commandes de robots, automates PLC et autres systèmes de contrôle. Les tâches de communication sont traitées de manière autonome par le module, indépendamment du processeur hôte. Les données de processus sont échangées via une mémoire dual-port accessible par un bus parallèle 8/16 bits ou via une interface SPI rapide 50 MHz. COMX prend en charge les principaux protocoles Real-Time Ethernet en mode maître ou esclave et dispose de deux ports Ethernet pour une topologie en ligne. Les piles de protocoles peuvent être changées par chargement de firmware approprié ; le fonctionnement maître nécessite une licence logicielle. Une garantie de disponibilité sur 10 ans est assurée grâce au contrôleur réseau Hilscher netX.

Points forts

• Interface universelle Real-Time Ethernet esclave avec connecteur réseau embarqué
• Une même carte pour plusieurs protocoles Real-Time Ethernet
• Prêt à l'emploi grâce au firmware préchargé
• Mise à jour du firmware via serveur web intégré
• Connexion hôte via mémoire dual-port parallèle ou SPI haute vitesse

Protocoles pris en charge

• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informations de commande (exemple)
Dénomination produit : COMX 51CA-RE/PNS V3 — Exemple de référence : 1571.100/PNS V3

Caractéristiques / spécifications techniques

• Référence : 1571.100
• Brève description : Module de communication Real-Time Ethernet
• Contrôleur de communication : netX (netX 51)
• Mémoire intégrée : RAM 8 MB SDRAM ; FLASH 4 MB serial Flash
• Tension d'alimentation : +3,3 V DC ±5 %
• Courant typique/max : env. 530 mA / 580 mA (à 3,3 V)
• Consommation typique : env. 1,9 W
• Connecteur d'alimentation : via connecteur bus système X1
• Interface système : Interface mémoire dual-port parallèle ou série
• Connecteur système : connecteur SMT 50 broches, socket (pas 1,27 mm)
• Taille mémoire dual-port : 16 KByte
• Largeur de données : 8/16 bit
• Interface mémoire dual-port série : SPI Slave, mode 3 (baud max. 50 MHz)
• Interface de communication : Ethernet 10BASE-T / 100BASE-TX, potentiellement isolé
• Connecteurs Ethernet : 2 × prises RJ45 (auto-negotiation et auto-crossover pris en charge)
• Interface diagnostic : UART ou USB (signal côté hôte ; disponible uniquement si intégré au système hôte)
• Indicateurs LED : SYS (RUN vert, RDY jaune) ; COM0/COM1 statut (vert/rouge) ; TX/RX0, TX/RX1 activité Ethernet (jaune) ; LINK0, LINK1 statut lien (vert)
• Température ambiante (fonctionnement) : 0 °C … +65 °C (flux d'air lors de la mesure : 0,5 m/s)
• Température ambiante (stockage) : -40 °C … +85 °C
• Plage d'humidité : 10 % … 95 % HR (sans condensation)
• Dimensions (L × l × H) : 70 mm × 30 mm × 21,5 mm
• Poids : env. 35 g … 40 g
• Fixation : par vis métalliques, selon comX Design Guide
• Logiciel de configuration : SYCON.net
• Conformité : RoHS : oui ; CE : oui ; UKCA : oui
• Émissions EMC : EN 61000-6-4 / BS EN 61000-6-4
• Immunité EMC : EN 61000-6-2 / BS EN 61000-6-2
• ESD (EN 61000-4-2) : ±6 kV, Critère B (décharge par contact)
• Burst (EN 61000-4-4) : ±2,2 kV, Critère B (lignes de communication, blindées)
• Surge (EN 61000-4-5) : 1 kV, Critère A (lignes de communication, blindées)
