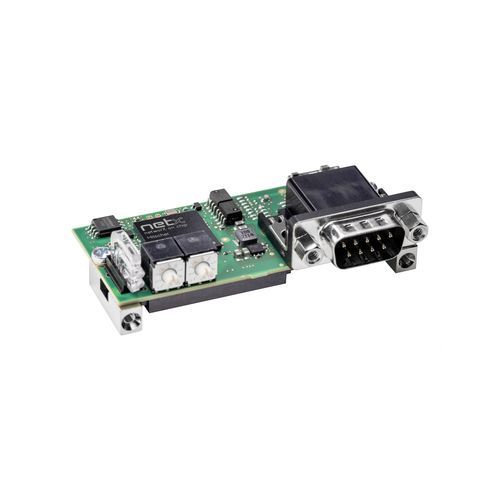

Module de communication CANopen COMX 52CA-COS

UART2 ports

Module pour toutes les tâches de communication Le module de communication COMX 52CA-COS fournit une interface réseau prête à être intégrée aux variateurs, contrôleurs de robots, automates programmables (PLC) et autres appareils d'automatisation. Les tâches de communication s'exécutent de manière autonome dans le module, indépendamment du processeur hôte. L'échange des données process s'effectue via une mémoire à double port accessible par une interface bus parallèle 8/16 bits ou via une interface SPI rapide à 50 MHz. Le module intègre le contrôleur réseau netX 52 et bénéficie d'une garantie de disponibilité produit de 10 ans.

Points forts

• Interface CANopen Slave universelle avec connecteur réseau embarqué
• Positionnement flexible du connecteur réseau
• Connexion hôte via mémoire dual-port parallèle ou SPI
• Substitut fonctionnel pour comX 10CA-COS

Protocoles pris en charge

• CANopen Slave

Caractéristiques techniques

• Référence : 1581.540
• Description courte : Module de communication CANopen Slave
• Contrôleur de communication : netX 52
• Mémoire intégrée : Flash série 4 Mo
• Tension d'alimentation : +3,3 V DC ±5 %
• Courant typique / maximal : 370 mA / 400 mA (à 3,3 V)
• Consommation typique : env. 1,25 W (à 3,3 V)
• Alimentation : via connecteur bus système X1
• Type d'interface système : interface mémoire dual-port parallèle ou série
• Connecteur interface système : connecteur SMT 50 broches, prise
• Entraxe : 1,27 mm
• Taille mémoire dual-port : 16 KByte (8 KByte inférieur utilisé par le firmware)
• Largeur de données : 8/16 bit
• Interface mémoire dual-port série : SPI Slave, mode 3
• Débit SPI : max. 50 MHz
• Standard de communication : CANopen Slave
• Type d'interface CAN : ISO-11898, sans potentiel
• Connecteur CAN : prise D-Sub 9 broches
• Interface de diagnostic : UART ou USB
• Connecteur de diagnostic : signal sur l'interface hôte (disponible uniquement si intégré dans le système hôte)
• Affichage LED : SYS état système — vert : RUN, jaune : RDY; état communication CAN — vert : STA, rouge : ERR
• Éléments de réglage / Adresse réseau : 2 commutateurs rotatifs pour l'adresse
• Température ambiante (fonctionnement) : -20 °C … +70 °C (flux d'air lors de la mesure : 0,5 m/s)
• Température ambiante (stockage) : -40 °C … +85 °C
• Humidité : 10 % … 95 % HR (sans condensation)
• Altitude : 0 … 2000 m
• Dimensions (L x l x H) : 70 mm x 30 mm x 21,5 mm
• Poids : env. 35 g ... 40 g
• Fixation : avec boulons métalliques vissables, selon le comX Design Guide
• Logiciel de configuration : SYCON.net
• Conformité RoHS : oui
• Marquage CE : oui
• Marquage UKCA : oui
• Émissions : EN 61000-6-4 / BS EN 61000-6-4
• Immunité : EN 61000-6-2 / BS EN 61000-6-2
• Décharge ESD air : ±8 kV, Critère A
• Décharge ESD contact : ±6 kV, Critère A
• Transitoires rapides (Burst) : ±2 kV, Critère A (lignes de communication, blindées)
• Surtension (lignes de communication et de données) : 1 kV, Critère A (lignes blindées)
