Système de test de performance

de simulationtension de chocde laboratoire

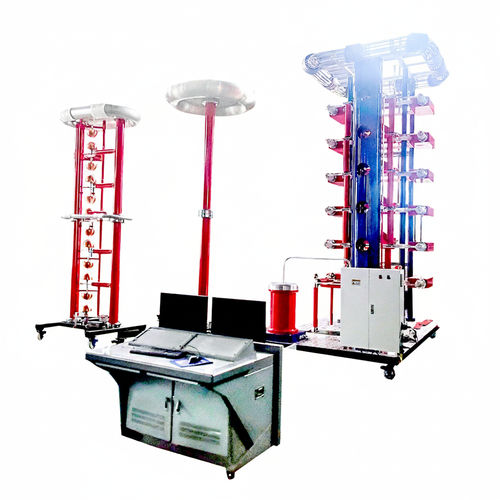

Le système UHV(V) Lightning Impulse Test System génère des impulsions contrôlées de haute tension et fort courant simulant la foudre afin d'évaluer la tenue diélectrique et la performance électrique des équipements haute tension.

Applications et essais types

• Simulation de coups de foudre pour essais type et essais de routine sur disjoncteurs, isolateurs, transformateurs, réactances et autres appareillages HV.
• Essais onde entière (1.2/50 μs) et onde tronquée (2–6 μs) selon la configuration.

Paramètres techniques

• Tension de charge — Plage de réglage : 0–100 kV ; Plage de travail : 10,0–100,0 kV ; Écart de réglage ≤ ±1 % ; Instabilité ≤ ±1 % ; Résolution 0,1 kV.
• Temps de charge — Plage : 30–180 s ; Résolution 1 s ; Délai d'alarme 2 s.
• Nombre d'impulsions — Programmable : 1–999 ; Nombre de montées de tension : 1–999.
• Réglages de protection — Protections contre surtension/surintensité configurables ; protection de charge dynamique optionnelle.
• Stabilité de l'impulsion de sortie — >99 %.

Exemples de configurations (tension / énergie)

• 100 kV / 5 kJ — sans dispositif de troncature ; pas d'oscilloscope/carte d'acquisition requis ; adapté aux niveaux 6–10 kV ; onde entière 1.2/50 μs.
• 200 kV / 5 kJ — sans troncature ; onde entière 1.2/50 μs pour équipements 6–10 kV.
• 200 kV / 10 kJ — variantes avec ou sans troncature/oscilloscope ; onde entière 1.2/50 μs ; onde tronquée 2–6 μs si équipée.
• 300 kV / 7,5 kJ à 300 kV / 30 kJ — options avec dispositif d'isolement monophasé et oscilloscope pour essais tronqués ; adapté aux niveaux 10–35 kV.
• 400 kV / 10–40 kJ — variantes avec ou sans troncature et oscilloscope ; onde entière 1.2/50 μs ; onde tronquée 2–6 μs si fournie.
• 500 kV / 30 kJ et 600 kV / 15–30 kJ — options de steepening ou troncature monophasée ; supporte essais steep-wave et full-wave.
• 800 kV / 20–80 kJ — configurations haute tension pour équipements 10–110 kV ; options de troncature selon modèle.

Caractéristiques

• Conception de circuit à faible inductance et filtrage par résistance pour obtenir des ondes d'impulsion standard sous forte capacité et charge.
• Facteurs d'utilisation HT élevés : onde de foudre ≥85 % ; onde opérationnelle ≥80 %.
• Formes d'onde réglables, exploitation simple et bonne synchronisation.
• Commande automatique de charge en courant constant pour un haut niveau d'automatisation et une bonne immunité aux interférences.

Composition structurelle

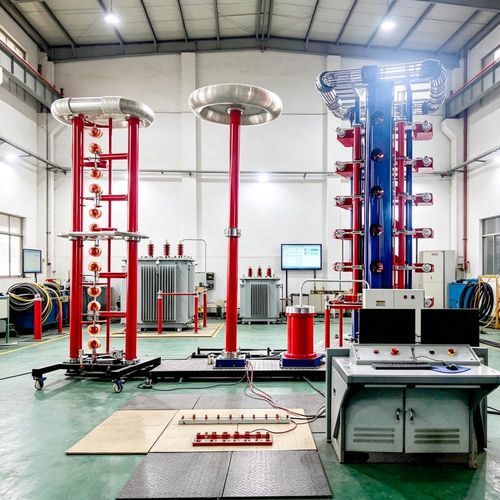

• Éléments principaux : générateur (corps), dispositif de troncature/attaque d'onde, diviseur de tension, console de contrôle (micro-ordinateur ou type conventionnel), système d'enregistrement/acquisition numérique de la forme d'onde et accessoires de mesure/sécurité.

Spécifications — résumé

• Tension : réglage 0–100 kV ; fonctionnement 10,0–100,0 kV ; résolution 0,1 kV ; écart/instabilité ≤ ±1 %.
• Temps de charge : 30–180 s (résolution 1 s) ; délai d'alarme 2 s.
• Impulsions : programmable 1–999 ; montées de tension : 1–999.
• Protection : surtension/surintensité configurables ; protection dynamique optionnelle.
• Stabilité de sortie : >99 % ; configurations multiples de 100 kV/5 kJ à 800 kV/80 kJ disponibles.
