Diélectrimètre haute tension YDJ

DCAC

Présentation du produit

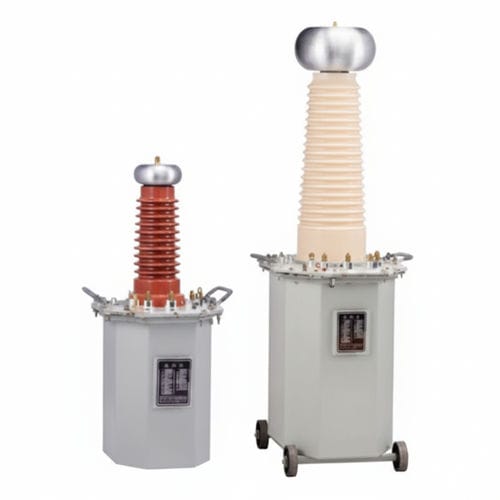

La série YDJ 50–300 kV se compose principalement d'une armoire de commande et d'un transformateur d'essai immergé dans l'huile. Conçu pour des essais de tenue diélectrique en AC et DC à fréquence industrielle, ce transformateur peut être fourni avec des niveaux de kV ou kVA supérieurs sur demande. La conception intègre un anneau corona compact, une limitation des décharges partielles et un refroidissement par huile pour la gestion thermique.

Paramètres du produit
specifications and models | capacity(kVA) | High Voltage(kV) | high-tension current(mA) | low input voltage(V) | low input current(A) | transformation ratio | temperature rise ℃ (30 minutes)
YDJ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10
YDJ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10
YDJ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10
YDJ-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10
YDJ-30/50 | 30 | 50 | 600 | 400 | 50 | 500 | 10
YDJ-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10
YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10
YDJ-10/100 | 10 | 100 | 100 | 200 | 25 | 1000 | 10
YDJ-10/25 | 10 | 25 | 400 | 400 | 25 | 1000 | 10
YDJ-20/100 | 20 | 100 | 200 | 200 | 50 | 1000 | 10
YDJ-30/100 | 30 | 100 | 300 | 200 | 75 | 1000 | 10
YDJ-50/100 | 50 | 100 | 500 | 200 | 125 | 1000 | 10
YDJ-15/150 | 15 | 150 | 100 | 200 | 37.5 | 1000 | 10
YDJ-20/150 | 20 | 150 | 133 | 200 | 50 | 1000 | 10
YDJ-30/150 | 30 | 150 | 200 | 200 | 75 | 1000 | 10
YDJ-50/150 | 50 | 150 | 333 | 200 | 125 | 1000 | 10
YDJ-100/150 | 100 | 150 | 667 | 200 | 250 | 1000 | 10
YDJ-50/200 | 50 | 200 | 250 | 200 | 125 | 1000 | 10
YDJ-100/200 | 100 | 200 | 500 | 200 | 250 | 1000 | 10
YDJ-150/200 | 150 | 200 | 750 | 200 | 375 | 1000 | 10
YDJ-200/200 | 200 | 200 | 1000 | 200 | 500 | 1000 | 10
YDJ-300/200 | 300 | 200 | 1500 | 200 | 750 | 1000 | 10
YDJ-50/300 | 50 | 300 | 170 | 200 | 125 | 1000 | 10
YDJ-100/300 | 100 | 300 | 333 | 200 | 250 | 1000 | 10
YDJ-150/300 | 150 | 300 | 500 | 200 | 375 | 1000 | 10
YDJ-200/300 | 200 | 300 | 667 | 200 | 500 | 1000 | 10
YDJ-300/300 | 300 | 300 | 3000 | 200 | 750 | 1000 | 10

Comparaison visuelle (résumé)
Dimension de comparaison | Transformateur d'essai huile | Transformateur sec (époxy) | Transformateur gonflable SF6 | Appareil de résonance série
Milieu isolant | Huile de transformateur (minérale) | Résine époxy | Gaz SF6 | Réacteur sec/combinaison
Tension maxi par unité | Très élevée | Plus faible (≤35 kV) | Élevée (jusqu'à ~300 kV) | Dépend du montage
Volume et poids | Le plus volumineux et lourd | Léger et compact | Modéré (cuve pressurisée) | Très léger
Refroidissement | Excellent (circulation d'huile) | Limité | Modéré | Limité
Risque incendie | Présent (huile inflammable) | Faible | Faible (produits de décomposition toxiques) | Faible
Coût maintenance | Élevé (filtration, tests d'huile) | Très faible | Élevé | Moyen

Caractéristiques produit

• Conception huileuse avec anneaux corona compacts pour réduire les décharges partielles.
• Matériaux d'isolation avancés et enroulements optimisés pour diminuer encombrement et masse.
• Large plage de tension et configurations kV/kVA adaptables aux besoins d'essai.

Avantages

• Refroidissement par huile assurant stabilité thermique en charge.
• Haute rigidité diélectrique de l'huile pour essais haute tension de courte durée.
• Conçu pour une longue durée de vie avec maintenance préventive (filtration et contrôles d'huile).
• Grande capacité de charge adaptée aux essais puissants.

Domaines d'application principaux

• Essais des systèmes électriques : transformateurs, appareillages, équipements de distribution.

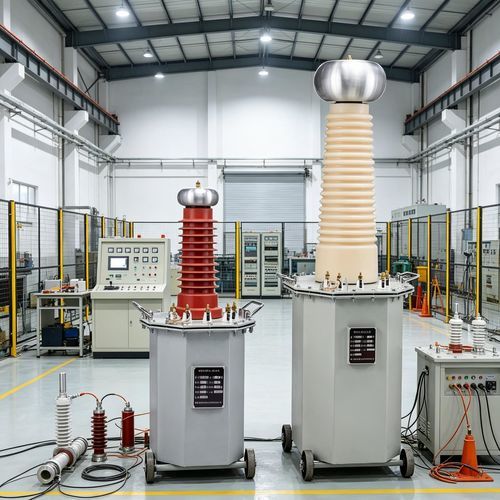

• Laboratoires et centres de recherche : développement et essais d'équipements haute tension.
• Tests d'isolation pour câbles et composants.
• Mise en service et tests électriques en automatisation industrielle.
• Vérification de conformité aux normes et tests de sécurité électrique.
• Formation et enseignement en électrotechnique.

Questions fréquentes

• Q : Pourquoi choisir un transformateur immergé dans l'huile plutôt qu'un transformateur sec pour des essais haute tension ? R : L'huile assure isolation et dissipation thermique, permettant de supporter des champs internes plus élevés et de réduire les décharges partielles pour des sorties haute tension de courte durée.
• Q : Quelle différence entre un transformateur d'essai 50 Hz et un dispositif à résonance série ? R : Le transformateur augmente directement la tension et convient aux câbles courts et objets moyens ; la résonance série compense le courant capacitif par un réacteur et réduit la puissance nécessaire de l'alimentation, souvent préférée pour câbles longs ou générateurs importants.

Caractéristiques / spécifications techniques

• Série : YDJ (transformateurs d'essai huile).
• Plage de tension : modèles typiques 25–300 kV (variable selon modèle).
• Capacité : 3–300 kVA selon modèle.
• Sortie : essais AC et DC de tenue en tension à fréquence de réseau.
• Refroidissement : circulation d'huile.
• Tension d'entrée faible : typiquement 200 V ou 400 V selon modèle.
• Élévation de température : généralement 10 ℃ sur 30 minutes pour de nombreux modèles (consulter tableau).
