Diélectrimètre haute tension GTB

DCACportable

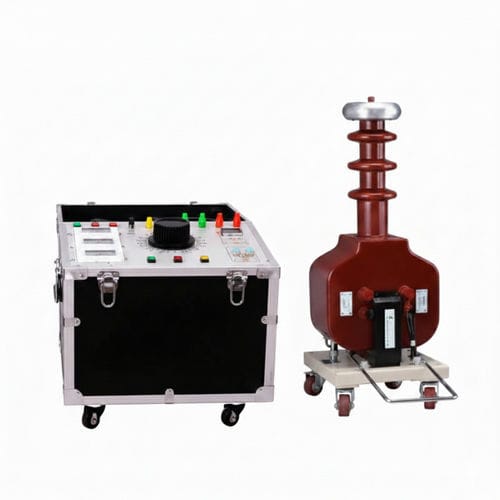

Le GTB Digital Display est un ensemble de test Hipot AC/DC de type sec à affichage numérique destiné aux essais de tenue diélectrique sur transformateurs, câbles et autres équipements de forte puissance. Il combine une sortie 10 kVA, contrôle numérique précis et une conception sans huile (dry-type) pour un fonctionnement fiable et peu d'entretien.

Fonctions et application principales

• Essais Hipot en courant alternatif (AC) et continu (DC) pour vérification de la rigidité diélectrique.
• Conception dry-type (isolation sèche) pour une maintenance réduite et une meilleure stabilité.
• Affichage numérique et commande précise pour contrôles de tension et de courant aisés.

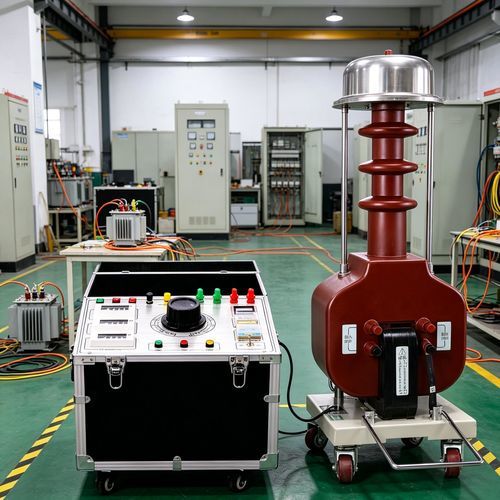

• Conçu pour laboratoires haute tension et applications industrielles sur transformateurs de puissance, câbles et composants à haute tension.

Paramètres techniques extraits de la fiche

• Tension d'impédance : ≤ 12%
• Forme d'onde de tension de sortie : onde sinusoïdale
• Augmentation de la température de surface : < 55 ℃
• Courant à vide : < 4%

Modèles et spécifications (extraits des tableaux présents)

• Série de capacités et configurations (exemples) : 1.5/50, 3/50, 5/50, 10/50, 15/50, 20/50, 25/50, 30/50 (ces références correspondent à différentes combinaisons de kVA / kV et courant de sortie).
• Options d'entrée : 200 V ou 400 V (selon modèle).
• Tensions de sortie typiques présentées dans la fiche : 50 kV, 100 kV, 120 kV, 140 kV, 125 kV, 160 kV, 200 kV, 250 kV, 300 kV, 380 kV, 400 kV, 430 kV (selon modèle).
• Courants de sortie (exemples indiqués) : 30 mA, 60 mA, 100 mA, 125 mA, 140 mA, 150 mA, 200 mA, 250 mA, 300 mA, 400 mA (selon modèle).
• Exemples de modèles listés dans la fiche : XC-3/220, XC-5/220, TC-10/220, TC-15/400, TC-20/400, TC-25/400, TC-30/400, TC-50/400, TC-100/400 (chaque modèle a ses valeurs de capacité, tension d'entrée, tension de sortie, courant de sortie et poids indiqués dans les tableaux du produit).

Remarques sur l'exploitation (boîtier de commande)

• Température ambiante du boîtier de commande : 0 ～ 40 ℃
• Altitude d'utilisation : < 2000 m
• Humidité relative : < 85%

Caractéristiques / spécifications techniques

• Capacité nominale présentée sur la page : 10 kVA (modèle illustratif GTB Digital Display 10kVA)
• Type : Dry-type AC/DC Hipot Tester (testeur de tenue à haute tension, type sec)
• Affichage / commande : affichage numérique (digital display) et commande manuelle/console selon modèle
• Sortie HT CC maximale (selon variante) : exemples jusqu'à 430 kV en continu (valeurs listées par modèle)
• Poids indicatif : variable selon modèle (exemples fournis dans les tableaux : 15 kg, 20 kg, 30 kg, 40 kg, 50 kg, ... jusqu'à ~160 kg selon le modèle)
• Onde de sortie : sinusoïdale
• Tension d'impédance : ≤ 12%
• Courant à vide : < 4%
• Éléments de conception : transformateur de test haute tension avec matériaux sélectionnés pour stabilité, faible couronne et bonnes performances d'isolation; nouveaux matériaux isolants réduisant taille et poids (selon la fiche)
