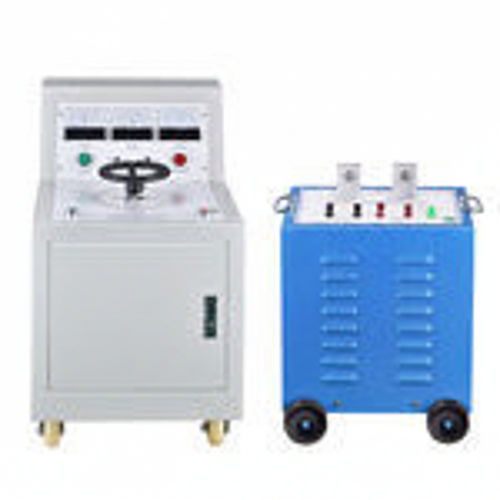

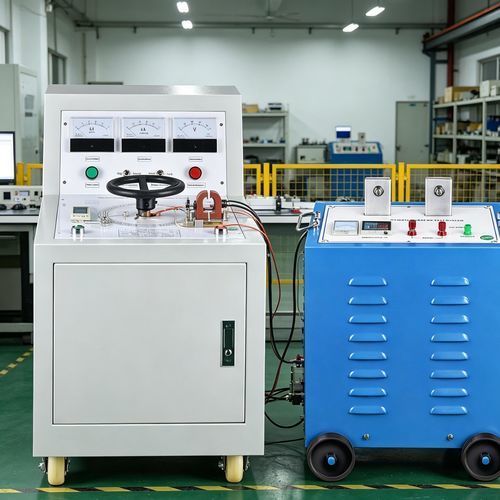

Source de courant alimentation électrique AC DDG-5000A

AC

Présentation du produit
Les injecteurs de courant primaire série DDG sont des ensembles de test d'injection de courant primaire et des générateurs haute intensité destinés à la mise en service, aux essais et au diagnostic des systèmes électriques, des postes et des laboratoires. Disponibles en versions intégrées ou en configuration divisée, les modèles DDG couvrent des courants de sortie allant de 500 A à 10000 A et des puissances de 3 kVA à 60 kVA.

Caractéristiques du produit

• Double ampèremètre pour la surveillance multi‑plage des courants et une lecture précise sur l'ensemble des plages d'essai.
• Autotransformateur réglable en continu pour un contrôle fin de la sortie.
• Commandes par boutons-poussoirs avec voyants d'état pour un retour d'information clair lors des opérations.
• Conception modulaire : unités intégrées pour les courants faibles et versions scindées pour les forts courants, facilitant le transport et la dissipation thermique.

Fonctions et caractéristiques

• Capacité de sortie : sortie de courant élevé continue pour des durées limitées ou sortie maximale en court terme selon les protocoles d'essai.
• Champ d'essai : vérification de relais thermiques, interrupteurs, transformateurs, contacteurs AC et circuits de protection ; mesure directe du rapport de transformation et de la polarité des TC ; mesure des temps d'actionnement.
• Sécurité : détection de mise à la terre et de retour à zéro empêchant le démarrage des essais tant que les conditions de sécurité ne sont pas établies ; protection dépassement avec retour automatique à zéro et alarme sonore/visuelle.
• Immunité EMI : mesures anti‑parasitage matérielles et logicielles pour un fonctionnement stable en environnements sévères (température/humidité élevées, milieu marin, froid extrême, haute altitude).
• Diagnostic et options : diagnostic automatique d'erreur, communication à distance en option, alarme de porte/verrouillage, interface de vérification de tension.
• Portabilité : dimensions compactes pour les modèles basse intensité ; conception scindée pour les unités haute intensité afin de faciliter la manutention et le refroidissement.

Domaines d'application

• Essais de court-circuit des transformateurs de puissance, disjoncteurs, interrupteurs sectionneurs et transformateurs de courant pour vérifier la stabilité dynamique et thermique.
• Vérification des protections par relais en fournissant des signaux de courant élevé réglés.
• Évaluation du vieillissement des équipements et essais de durée sous contrainte de courant élevée.
• Essais de capacité de surcharge des moteurs en production et contrôle qualité.
• Tests de performance des générateurs sous conditions de charge simulées.
• Validation P&D et essais type d'équipements électriques.
• Enseignement et travaux pratiques en universités et écoles techniques.

Paramètres techniques (paramètres spéciaux personnalisables)

• DDG-500 : Capacité 3 kVA ; Primaire V1 220 V / A1 15 A ; Secondaire V2 6 V / A2 500 A ; Sortie 500 A ; Dimensions 430×338×550 mm ; Poids 48 kg ; Structure : intégrée.
• DDG-1000 : Capacité 6 kVA ; Primaire 220 V / 27 A ; Secondaire 6 V / 1000 A ; Sortie 1000 A ; Dimensions 500×380×600 mm ; Poids 80 kg ; Structure : intégrée.
• DDG-2500 : Capacité 15 kVA ; Primaire 380 V / 39,5 A ; Secondaire 6 V / 2500 A ; Sortie 2500 A ; Dimensions 600×430×790 mm ; Poids 145 kg ; Structure : intégrée.
• DDG-4000 : Capacité 24 kVA ; Primaire 380 V / 63 A ; Secondaire 6 V / 4000 A ; Sortie 4000 A ; Dimensions 640×450×820 mm ; Poids 180 kg ; Structure : intégrée ou scindée.
• DDG-5000 : Capacité 30 kVA ; Primaire 380 V / 79 A ; Secondaire 6 V / 5000 A ; Sortie 5000 A ; Dimensions 600×430×900 mm & 300×500×500 mm ; Poids 145 kg & 135 kg ; Structure : scindée.
• DDG-6000 : Capacité 36 kVA ; Primaire 380 V / 95 A ; Secondaire 6 V / 6000 A ; Sortie 6000 A ; Dimensions 600×430×900 mm & 300×500×500 mm ; Poids 150 kg & 140 kg ; Structure : scindée.
• DDG-8000 : Capacité 48 kVA ; Primaire 380 V / 126 A ; Secondaire 6 V / 8000 A ; Sortie 8000 A ; Dimensions 600×450×950 mm & 350×550×550 mm ; Poids 180 kg ; Structure : scindée.
• DDG-10000 : Capacité 60 kVA ; Primaire 380 V / 158 A ; Secondaire 6 V / 10000 A ; Sortie 10000 A ; Dimensions 800×600×1100 mm & 380×550×600 mm ; Poids 200 kg ; Structure : scindée.

Questions fréquentes (résumé)

• Comment choisir le niveau de courant : en fonction du courant nominal de l'équipement testé ; recommandation ≈1,2× le courant nominal pour des vérifications stables.
• Durée d'opération : la plupart des modèles sont destinés à un fonctionnement court ou intermittent ; pour des essais prolongés, choisir dissipation forcée ou capacité supérieure.
• Stabilité de sortie : régulation par autotransformateur et électronique de commande assurent une sortie stable adaptée aux mesures de précision.
• Sécurité : protections contre surcharge, surchauffe et court-circuit ; détection de mise à la terre et retour à zéro avant essai.
• Portabilité : unités intégrées pour ≤1000 A ; concept scindé pour courants élevés pour faciliter manutention et refroidissement.
• Maintenance : inspection régulière des bornes, nettoyage et vérification de la ventilation/dissipation thermique.

Spécifications / caractéristiques techniques

• Série : DDG (modèles DDG-500 à DDG-10000).
• Plage de puissance : 3–60 kVA.
• Tension primaire : 220 V ou 380 V selon modèle.
• Tension secondaire : généralement 6 V.
• Courant de sortie : 500–10000 A selon modèle.
• Structure : unité intégrée ou version scindée selon capacité.
