Testeur d'impulsion de tension UHV

de sécurité électriquehaute tensiond'ondes de choc

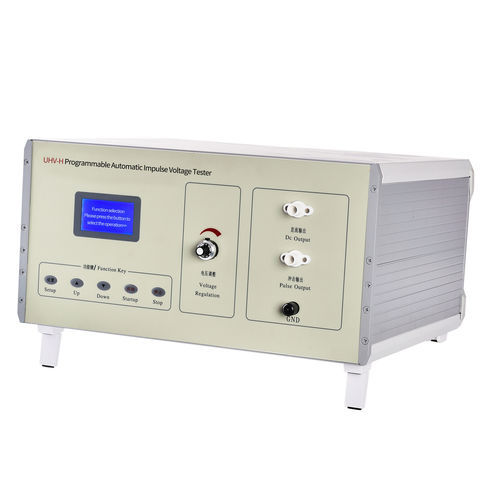

Le testeur de tension d'impulsion automatique programmable série UHV est un générateur d'impulsions haute tension conçu pour les essais de tenue diélectrique et la certification de sécurité des produits électriques. Il propose des modes manuel, automatique et programmable via une interface HMI LCD à touches, adapté aux flux de tests industriels.

Applications

• Essais de tenue diélectrique et certification de sécurité pour chargeurs et stations de recharge EV.
• Tests d'équipements photovoltaïques et solaires.
• Essais d'appareillage et d'équipements de distribution basse tension (incl. procédures d'inspection CCC).
• Tests de dispositifs de protection de circuit, compteurs d'énergie, moteurs et câbles électriques.
• Essais d'appareils à courant résiduel (RCD) et autres dispositifs de protection.

Fonctionnalités clés

• Modes multi-opération : Manuel (bouton rotatif), Automatique (contrôle système) et Programmable (contrôle PC/réseau).
• Régulation précise de la tension : contrôle en tension constante en modes automatique/programmé pour un pilotage fin des impulsions.
• Contrôle programmable : communication RS-485 / USB avec protocoles personnalisables pour essais à distance/assistés par ordinateur (tension, paramètres, déclenchement).
• Tests en séquence par lots : séquences et combinaisons programmables par logiciel avec retour de données de claquage en temps réel et visualisation graphique.
• Rapports automatisés : génération informatique de rapports de test indiquant tension de crête, fréquence et durées d'intervalle.
• Jugement intelligent : détermination automatique conforme/non conforme basée sur l'analyse de l'intensité et de l'atténuation du courant d'impulsion.
• Surveillance de forme d'onde : interface pour diviseur d'impulsions permettant le suivi via oscilloscope et la vérification de sortie.
• Tableau de bord LCD 12864 : affichage simultané de la tension CC, de la tension d'impulsion, du temps d'intervalle et de la fréquence d'impulsion.
• Interface locale : commandes tactiles avec menus bilingues (chinois/anglais) pour conformité à l'exportation.
• Architecture bipolarité et double sortie : sources HV indépendantes +/- et génération simultanée CC + impulsion.
• Calibration étendue et routines d'auto-correction intégrées pour maintien de la précision en temps réel.

Caractéristiques techniques

• Plage de sortie (CC) : 0 à ±24 kV ; précision ±3 %.
• Pique d'impulsion (programmable) : ±20 kV ; précision ±3 %F (réglable).
• Temps de front d'impulsion : 1,2 μs ±30 %.
• Temps de queue jusqu'à la moitié de la valeur : 50 μs ±20 %.
• Contrôle programmé (position de gamme) : ±4 kV - ±20 kV, pas 1 V.
• Précision du contrôle programmé : ±3 %.
• Nombre d'impulsions (programmable) : 1 - 9 999.
• Temps d'intervalle (programmable) : 5 - 99 s (par défaut : 5 s).
• Communication d'impulsion : RS-485 et USB.
• Pic d'impulsion en contrôle manuel : ±2 kV - ±20 kV.
• Nombre d'impulsions manuel : 1 - 9 999 (supporte impulsions continues sans erreur).
• Intervalle manuel : 1 - 99 s.
• Réglage courant de fuite/claquage : 30 mA - 1 200 mA.
• Alimentation : AC 220 V ±10 %, 50 Hz ; consommation nominale 200 VA.
• Environnement : température ambiante 0 - 40 °C ; humidité < 80 % HR.
• Dimensions : 450 × 380 × 240 mm.
• Poids (unité) : 12 kg.
