Diélectrimètre haute tension GTB
DCAC

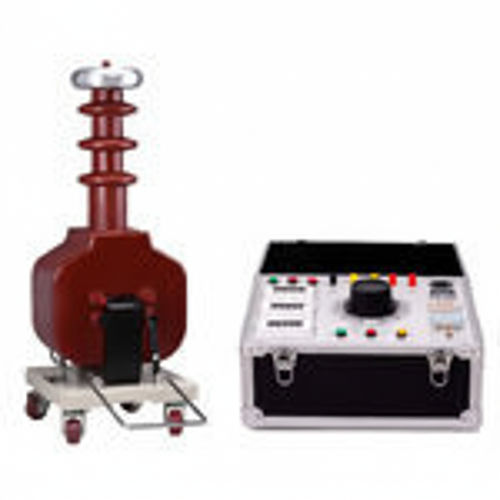

Diélectrimètre haute tension - GTB - Wuhan UHV Power Technology Co.,Ltd. - DC / AC

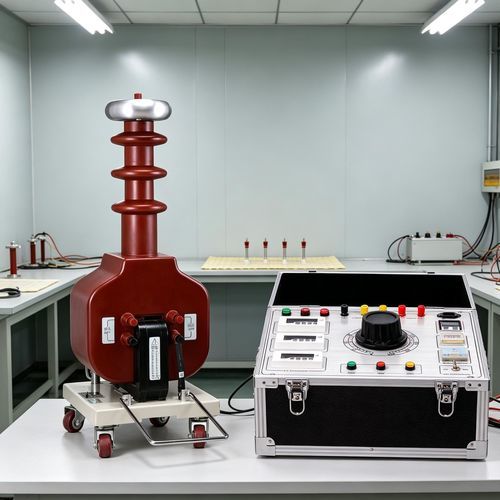

Diélectrimètre haute tension - GTB - Wuhan UHV Power Technology Co.,Ltd. - DC / AC
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Wuhan UHV Power Technology Co.,Ltd.

Caractéristiques

Spécifications
DC, AC, haute tension

Description

Présentation
  • Testeur Hipot AC/DC de type sec pour vérification de la tenue diélectrique des équipements moyenne tension. Capacité nominale 5 kVA, affichage numérique et transformateur de type sec adaptés aux essais en milieu industriel, laboratoire et services publics.


Paramètres techniques clés
  • Tension d'impédance : ≤12%
  • Forme d'onde de sortie : onde sinusoïdale (AC)
  • Augmentation de la température de surface : <55℃
  • Courant à vide : <4%


Exemple type (5 kVA)
  • Modèle 5/50 — Capacité : 5 kVA ; Tension d'entrée : 200 V ou 400 V ; Tension de sortie : 50 kV AC ; Courant de sortie : 100 mA ; Sortie HV CC : jusqu'à 70 kV selon configuration ; Poids : 30 kg.


Variantes de modèle (sélection)
  • 1.5/50 — 1.5 kVA, 50 kV, 30 mA, 15 kg
  • 3/50 — 3 kVA, 50 kV, 60 mA, 20 kg
  • 5/50 — 5 kVA, 50 kV, 100 mA, 30 kg
  • 10/50 — 10 kVA, 50 kV, 200 mA, 40 kg
  • 15/50 à 30/50 — capacités jusqu'à 30 kVA avec courants et masses correspondants
  • 5/100, 10/100 … 30/100 — variantes avec sortie 100 kV AC et courants/poids adaptés
  • Série TC (ex. TC-10/220, TC-15/400) — variantes haute capacité avec sorties jusqu'à ~430 kV (voir tableau complet).


Boîtier de commande — limites environnementales
  • Température de fonctionnement (boîtier) : 0 ～ 40℃
  • Altitude : < 2000 m
  • Humidité relative : < 85%


Caractéristiques
  • Transformateur haute tension de type sec (sans entretien) adapté à des cycles d'essai intensifs.
  • Affichage numérique pour contrôle précis et lecture des paramètres de test.
  • Conception limitant la formation de couronne et la chute de tension ; large marge de tension pour une stabilité améliorée.
  • Matériaux d'isolation modernes permettant compacité et réduction de poids.


Applications
  • Essais de tenue diélectrique (hipot) d'équipements moyenne tension.
  • Contrôle qualité en production, essais en laboratoire et maintenance chez les concessionnaires.
  • Diagnostics de routine et essais d'acceptation pour transformateurs, appareillages, câbles et composants.


Résumé des spécifications
  • Série : GTB
  • Capacité nominale d'exemple : 5 kVA (GTB 5kVA) — autres capacités disponibles selon le tableau.
  • Sorties : AC et DC (AC en onde sinusoïdale)
  • Tension d'impédance ≤12% ; augmentation de température surfacique <55℃ ; courant à vide <4%
  • Plage environnementale du boîtier : 0–40℃, altitude <2000 m, HR <85%
  • Documentation disponible : manuel utilisateur et certificat d'étalonnage sur demande.
