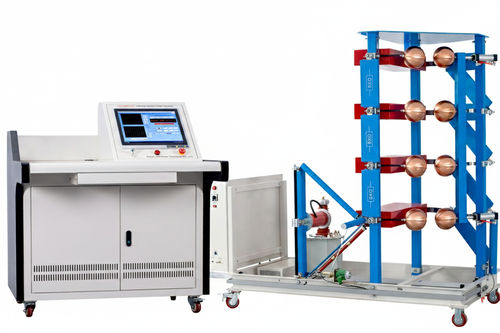

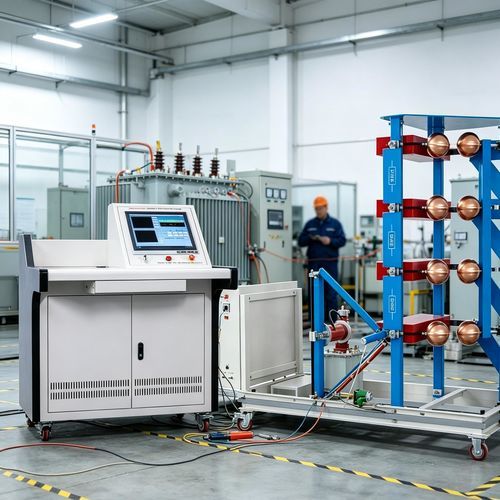

Diélectrimètre haute tension UHV Lightning Impulse Voltage Generator

portable

Présentation du produit
Le système d'essai de tension d'impulsion UHV(V) est une solution complète conçue pour reproduire des surtensions transitoires d'amplitude élevée en laboratoire et sur site. Il prend en charge les essais d'onde pleine, d'onde tronquée et d'onde de commutation et s'applique aux GIS, isolateurs, transformateurs, traversées, appareillage HT, disjoncteurs, interrupteurs de charge et armoires de réseau en anneau.

Avantages techniques

• Conception de circuit à faible inductance avec filtrage résistif pour maintenir des formes d'onde d'impulsion standard sous fortes charges capacitives.
• Haute utilisation de la tension : utilisation d'impulsion de foudre ≥85% et utilisation d'impulsion de commutation >80%.
• Fonctions orientées opérateur : réglage simple de la forme d'onde, commandes intuitives, séquences programmables et synchronisation fiable.
• Contrôle de charge avancé : charge automatisée en courant constant avec haut niveau d'automatisation et bonne immunité aux perturbations.

Paramètres du produit
Tension de charge — Plage de réglage : 0~800 kV
Plage de travail : 10,0~800,0 kV
Écart de réglage : ≤±1%
Degré d'instabilité : ≤±1%
Résolution de réglage : 0,1 kV
Temps de charge — Plage : 30~180 s
Résolution du temps de charge : 1 s
Retard d'alarme : 2 s
Nombre d'impulsions — Plage : 1~999
Paramètres de protection — Surintensité/surtension : configurables ; Protection de charge dynamique : optionnelle

Configuration typique

• Générateur d'impulsion de foudre : unité centrale générant les formes d'onde haute tension.
• Diviseur capacitif à faible amortissement : mesure d'impulsion haute précision (par ex. jusqu'à 1,0%).
• Système de commande entièrement automatique sur PC : automatise les séquences d'essai et enregistre les données.
• Système de mesure et d'analyse numérique automatique : traite les mesures et génère des rapports d'essai détaillés.
• Résistances d'ajustement de la forme d'onde et accessoires : ajustent les paramètres d'onde selon les exigences d'essai.
• Alimentation de charge à redressement automatique : assure un chargement stable des condensateurs.

Principaux domaines d'application

• Essais de type et essais d'usine d'équipements HT (transformateurs, GIS, traversées) selon les normes nationales.
• Organismes de recherche et laboratoires d'essai, laboratoires tiers et universités pour la recherche sur les matériaux isolants et la vérification d'équipements.
• Réception et contrôles d'échantillonnage sur projets de transmission et de postes pour évaluer la fiabilité opérationnelle à long terme.
• Essais de performance d'équipements de protection contre les surtensions (par ex. parafoudres) en conditions d'impulsion.

Foire aux questions

• Q1 : Que faire en cas de données d'essai non conformes ?
  A1 : Vérifier le câblage et éliminer les interférences environnementales, puis renouveler l'essai. Si le problème persiste, signaler pour inspection.
• Q2 : Le système peut-il tester des équipements GIS ?
  A2 : Confirmer la compatibilité des interfaces et des plages ; certains GIS exigent des adaptateurs dédiés.
• Q3 : Faut-il décharger après les essais ?
  A3 : Oui. Décharger complètement l'élément testé avec une tige de décharge avant de retirer les connexions.
• Q4 : Peut-on utiliser l'appareil près d'équipements sous tension ?
  A4 : Non. Connecter uniquement lorsque l'équipement testé est hors tension, vérifié et mis à la terre.
• Q5 : Quelle est l'autonomie de la batterie ?
  A5 : Environ 4–6 heures en fonctionnement continu avec charge complète ; prévoir batteries de secours ou alimentation externe.
• Q6 : La température affecte-t-elle les mesures ?
  A6 : Oui. Utiliser entre 5 ℃ et 40 ℃ ; des températures extrêmes peuvent induire des écarts.

Caractéristiques / spécifications techniques

• Plage de tension de charge : 0~800 kV ; plage de travail : 10,0~800,0 kV ; résolution 0,1 kV.
• Écart de réglage : ≤±1% ; degré d'instabilité : ≤±1%.
• Temps de charge : 30~180 s ; résolution 1 s ; retard d'alarme 2 s.
• Nombre d'impulsions : 1~999 (réglable).
• Protections : surintensité et surtension configurables ; protection de charge dynamique sélectionnable.
• Conception : circuit à faible inductance, filtrage résistif, charge en courant constant et haut niveau d'automatisation.
