Diélectrimètre portable ZGF 200~400kV

haute tensionDC

Présentation

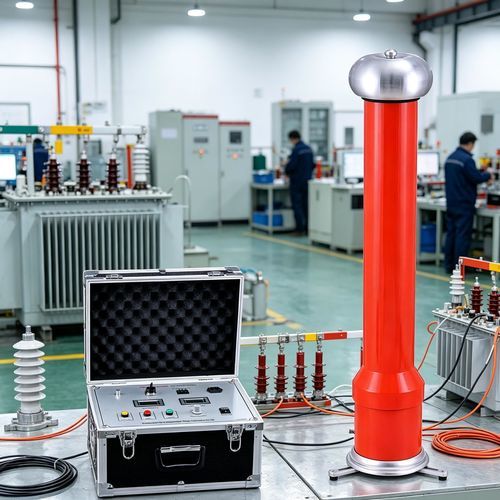

Le testeur Hipot DC ZGF en configuration divisée (200 kV / 300 kV / 400 kV) est constitué d'un boîtier de commande, de cylindres multiplicateurs de tension, d'un anneau corona et d'accessoires. Il réalise des essais de tenue CC et des mesures de courant de fuite pour parafoudres de type valve et ZnO, transformateurs de puissance et câbles haute tension (35–500 kV).

Caractéristiques techniques et avantages

• Sortie continue stable via multiplicateur haute fréquence ou onduleur moyenne fréquence, réduisant le ripple et assurant une mesure précise.
• Protections intégrées : surtension, surcourant, démarrage zéro/fermeture zéro et mise à la terre pour une exploitation sûre sur site.
• Conception split et portable : boîtier de commande et cylindres séparés pour faciliter le transport et l'installation ; certains modèles intègrent commande, mesure et protection.

Champ d'application

• Tests de conductivité et valeurs de référence des parafoudres valve et ZnO (procédures U1mA et 0.75U1mA).
• Essais de tenue CC et mesures de courant de fuite des transformateurs de puissance.
• Tests de tenue CC et mesures de fuite pour câbles et accessoires haute tension (35–500 kV).
• Contrôles d'isolation des matériaux et composants sous sollicitation CC (isolateurs, traversées, condensateurs).

Scénarios d'application principaux

• Vérification des performances d'isolation et maintenance terrain d'équipements électriques (transformateurs, appareillages, etc.).
• Essais d'acceptation et contrôles périodiques des parafoudres et caractérisation des fuites non linéaires.
• Tests de mise en service et réception de câbles : vérification de l'isolation principale, des terminaisons et des jonctions.
• R&D et contrôle qualité des matériaux isolants : détection de décharges partielles et mesures de pertes diélectriques.
• Applications spécifiques : contrôles de caténaires ferroviaires électrifiées et vérification d'isolation d'équipements de conversion d'énergie renouvelable.

Détails produit
Le kit comprend le boîtier de commande, un ou plusieurs cylindres multiplicateurs, anneau corona, câbles de liaison et châssis transportable. Le boîtier propose une touche one‑touch 0,75UDC/1 mA pour tests ZnO et un sélecteur numérique pour la protection surtension. La construction divisée facilite l'installation et la manutention sur site.

FAQ

• Q : Différence DC vs AC ? R : Le DC fournit une tension continue stable pour essais DC ; l'AC fournit une tension alternative pour essais AC avec méthodes d'évaluation différentes.
• Q : Précautions de sécurité ? R : Assurer une mise à la terre fiable, porter des EPI isolants (gants, chaussures), maintenir des distances de sécurité et opérer sous supervision formée avec procédures d'urgence.
• Q : Comment juger la qualité ? R : Vérifier stabilité de sortie, facteur d'ondulation, capacité de surcharge, isolation et sensibilité des protections.
• Q : Quels matériaux tester ? R : Plastiques, caoutchouc, céramique, papier imprégné d'huile et équipements HV (câbles, transformateurs, etc.).

Spécifications techniques

• Variantes : 200/2, 200/3, 200/5, 300/2, 300/3, 300/5, 400/2, 400/3, 400/5.
• Tensions nominales : 200 kV, 300 kV, 400 kV.
• Courants nominaux : 2 mA, 3 mA, 5 mA (selon variante).
• Puissances : environ 400 W – 2000 W selon modèle.
• Précision tension/courant : ±(1,0% lecture + 2 digits). Coefficient d'ondulation ≤0.5%.
• Stabilité : alimentation ±10% → variation de sortie ≤1%.
• Surcharge : tension à vide +10% max pendant 10 min ; courant de charge max 1,25× Inom ; charge capacitive jusqu'à 1,5× Inom.
• Alimentation : monophasée 50 Hz, 220 V ±10%.
• Mode : intermittent — charge nominale 30 min ; 1,1× tension nominale pendant 10 min.
• Environnement : −10°C à +40°C ; HR ≤85% à 25°C (sans condensation) ; altitude <1500 m.
• Physique : boîtier ≈5,5–10,8 kg ; cylindre ≈8,7–33,5 kg ; hauteurs doubles 970 / 1250 / 1650 mm selon classe.
