Diélectrimètre haute tension YDQ

DCAC

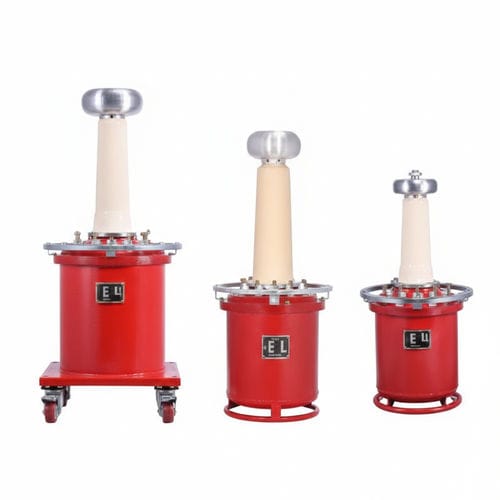

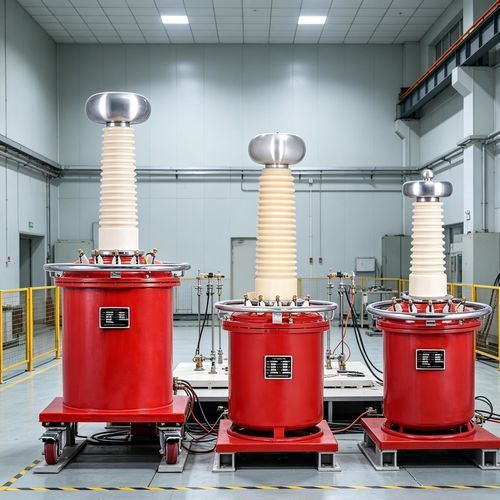

L'ensemble de test Hipot gonflable SF6 AC/DC série YDQ est un système de transformateur d'essai haute tension portable composé d'un transformateur d'essai gonflable isolé au SF6 et d'un coffret de commande séparé, conçu pour les essais de tenue en tension AC et DC en fréquence secteur sur câbles, composants électriques et matériaux isolants en intervention sur site.

Caractéristiques principales

• Transformateur gonflable compact et léger : réduction de masse significative par rapport aux unités immergées dans l'huile (plages typiques indiquées : 20%–65% selon la classe ; d'autres références mentionnent 40%–65%).
• Conception sans huile : aucun huile ni graisse requis, réduisant la maintenance courante et éliminant les risques de contamination par l'huile.
• Adapté au terrain : conception résistante aux intempéries, stable pendant le transport et adaptée aux opérations de test sur site.
• Haute tenue d'isolation et faible corona : performance diélectrique améliorée avec émission de corona minimale sous tension nominale.
• Capacité AC et DC : réalise des essais en fréquence secteur AC et une sortie DC via redressement haute tension.

Conditions de service

• Température ambiante : plage de fonctionnement -20 °C à +40 °C.
• Humidité relative maximale : inférieure à 85% à 25 °C.
• Site d'installation : éviter les emplacements contenant vapeur, gaz corrosifs, poussières chimiques, saletés ou milieux explosifs susceptibles d'altérer le gaz isolant.
• Notes d'exploitation : augmenter progressivement la tension d'entrée ; prévoir une résistance de protection en série en sortie haute tension ; effectuer les manœuvres sous protection et interverrouillage haute tension appropriés.

Durée de fonctionnement autorisée

• Sous capacité et tension nominales : le fonctionnement continu ne doit pas dépasser 30 minutes par intervalle ; intervalle de repos recommandé 5–10 fois le temps de travail pour assurer le refroidissement.
• À la tension nominale et jusqu'à 2/3 du courant nominal : un fonctionnement continu à long terme est permis.

Principe de fonctionnement

• L'alimentation est fournie au coffret de commande avec dispositifs de déclenchement sur surintensité et interverrouillage zéro ; l'enroulement primaire du transformateur YDQ est alimenté et, par induction électromagnétique et rapport de transformation, une haute tension AC est produite sur le secondaire.
• La haute tension continue est obtenue par redressement du secondaire haute fréquence à l'aide d'un empilement de redresseurs silicium haute tension et de condensateurs de régulation/filtrage ; l'amplitude RMS HF et l'agencement des redresseurs fournissent la sortie DC requise.

Caractéristiques techniques

• Modèle/série : série YDQ (ensemble d'essai Hipot type gaz SF6, gonflable).
• Type de produit : transformateur d'essai Hipot AC/DC gonflable SF6 avec coffret de commande séparé.
• Médium isolant : gaz SF6.
• Plage de tension (typique) : 50–120 kV (exemples de la série) ; configurations jusqu'à ≈300 kV possibles selon modèle.
• Réduction de poids vs transformateurs immergés : typiquement 20%–65% (ou 40%–65% selon certaines références) en fonction de la classe et de la capacité.
• Maintenance : sans huile, entretien minimal.
• Adaptation environnementale : conçu pour le transport et les essais sur site ; résistant aux intempéries.
• Isolation/ décharges partielles : faible émission corona ; niveaux de décharge partielle inférieurs aux limites spécifiées en conditions nominales.
• Ambiance de fonctionnement : -20 °C à +40 °C ; humidité relative <85% à 25 °C.
• Cycle de service : fonctionnement continu ≤ 30 minutes à pleine charge avec intervalles de refroidissement recommandés ; fonctionnement prolongé possible à 2/3 du courant nominal.
• Commande et protection : coffret de commande incluant protection contre les surintensités, interverrouillage zéro et dispositifs de protection standard.
• Documentation : manuel d'utilisation et certificat d'étalonnage disponibles.
