Panneau de contrôle de puissance

à écran TFTcompactnumérique

Présentation produit

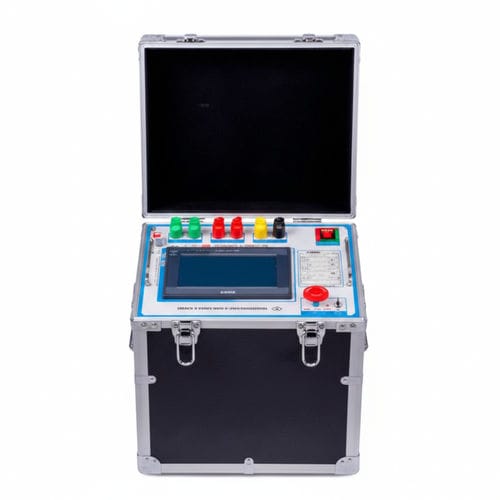

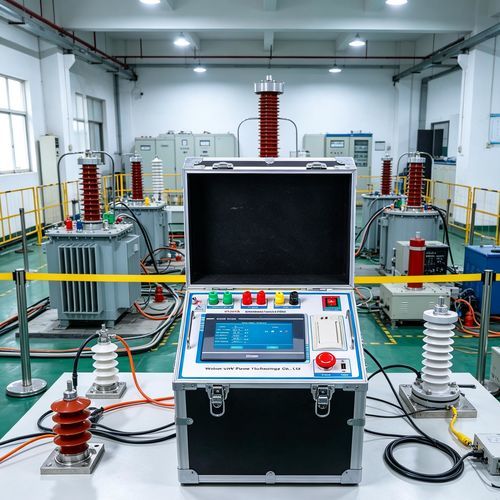

Ce coffret de commande pour transformateur entièrement automatique est conçu pour les essais de tenue en tension en fréquence industrielle conformément à la norme GB/T16927.1-2001. Il intègre une carte de commande et un régulateur de tension dans un châssis compact et mobile, adapté aux essais en atelier et sur site.

Paramètres techniques

• Capacité : 3 kVA
• Tension d'entrée : 0–220 V
• Rapport de transformateur : 500:1 (configurable selon le transformateur élévateur)
• Tension de sortie : 0–250 V
• Tension de mesure (bornier instrument) : 0–100 V
• Précision mesure tension : 1,0 % FS ±3 chiffres
• Précision mesure courant : 1,0 % FS ±3 chiffres
• Durée de temporisation : 0–9999 s (mode longue durée disponible)
• Alimentation : AC 220 V ±10 %, 50 Hz ±2 Hz
• Environnement d'utilisation : 0–50 °C ; humidité relative ≤85 % RH

Caractéristiques du produit

• Écran LCD 7 pouces haute résolution affichant tension, courant, temps, état système et invites en temps réel.
• Interface localisée disponible pour utilisation sur site.
• Commandes à touches tactiles pour une configuration et une exploitation sûres.
• Calibrage numérique remplaçant les potentiomètres pour des réglages reproductibles sur le terrain (protégé par mot de passe).
• Rapports du transformateur de test programmables (configuration par boutons) pour essais multi‑tension avec une seule console.
• Flux de travail guidé avec indications d'état permettant une exploitation intuitive sans manuel.
• Mode Auto‑Timing : temporisation automatique à la tension cible, affichage du résultat et réinitialisation automatique.
• Mode Manuel : temporisation déclenchée par l'opérateur avec réinitialisation automatique à la fin de l'essai.
• Montée en tension manuelle avec détection automatique des limites et protection contre les surtensions ; vitesse réglable (par défaut 1 kV/s).
• Suppression hybride matériel/logiciel des parasites pour stabilité industrielle et immunité EMI.

Spécifications supplémentaires et sécurité

• Nom du modèle : GY Control Cabinet (Automatic)
• Interface : écran 7 pouces + touches tactiles (option touchscreen selon variante)
• Protections : paramètres protégés par mot de passe, protection contre surtension, détection automatique des limites
• Mécanique : coffret compact et mobile, adapté à l'atelier et au terrain
• Conformité : conçu pour essais selon GB/T16927.1-2001
