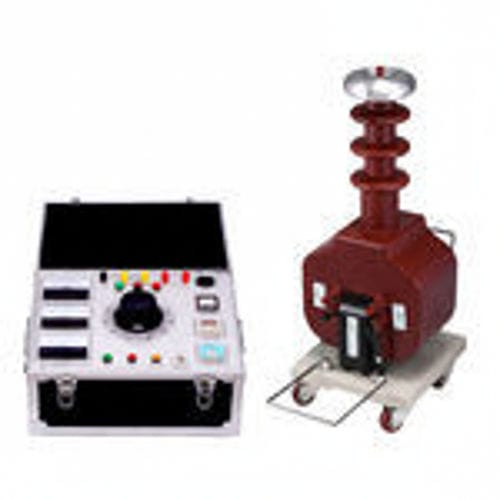

Diélectrimètre haute tension GTB 5kVA
DCAC

Diélectrimètre haute tension - GTB 5kVA - Wuhan UHV Power Technology Co.,Ltd. - DC / AC
Diélectrimètre haute tension - GTB 5kVA - Wuhan UHV Power Technology Co.,Ltd. - DC / AC
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Wuhan UHV Power Technology Co.,Ltd.

Caractéristiques

Spécifications
DC, AC, haute tension

Description

Présentation

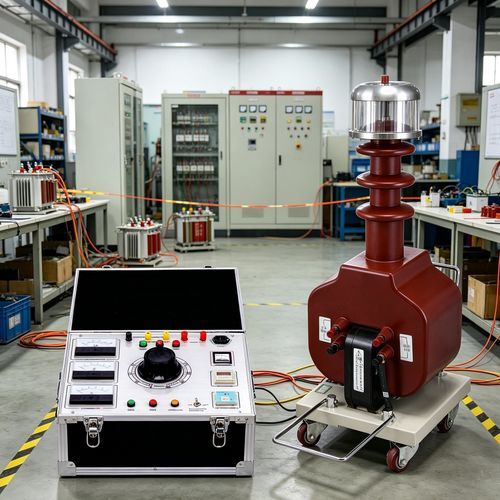

  • Testeur Hipot analogique AC/DC de type sec avec indicateur à aiguille et transformateur haute tension sec.
  • Puissance nominale: 5 kVA (série disponible de 1,5 kVA à 30 kVA); sorties AC et DC pour essais de tenue diélectrique sur équipements moyenne tension.
  • Fonctionnement manuel simple, conception nécessitant peu d'entretien, adapté aux bancs d'essai industriels et ateliers.


Paramètres techniques
  • Tension d'impédance : ≤12%
  • Forme d'onde de sortie : onde sinusoïdale
  • Élévation de la température superficielle : <55℃
  • Courant à vide : <4%


Modèles / Performances principales (sélection)
  • Modèle 1.5/50 — Capacité : 1.5 kVA; Tension d'entrée : 200 ou 400 V; Tension de sortie : 50 kV; Courant de sortie : 30 mA; Tension DC haute : 70 kV; Poids : 15 kg
  • Modèle 3/50 — Capacité : 3 kVA; Tension d'entrée : 200 ou 400 V; Tension de sortie : 50 kV; Courant de sortie : 60 mA; Tension DC haute : 70 kV; Poids : 20 kg
  • Modèle 5/50 — Capacité : 5 kVA; Tension d'entrée : 200 ou 400 V; Tension de sortie : 50 kV; Courant de sortie : 100 mA; Tension DC haute : 70 kV; Poids : 30 kg
  • Modèle 10/50 — Capacité : 10 kVA; Tension d'entrée : 200 ou 400 V; Tension de sortie : 50 kV; Courant de sortie : 200 mA; Tension DC haute : 70 kV; Poids : 40 kg
  • Modèle 15/50 — Capacité : 15 kVA; Tension d'entrée : 200 ou 400 V; Tension de sortie : 50 kV; Courant de sortie : 300 mA; Tension DC haute : 70 kV; Poids : 50 kg
  • Modèle 20/50 — Capacité : 20 kVA; Tension d'entrée : 200 ou 400 V; Tension de sortie : 50 kV; Courant de sortie : 400 mA; Tension DC haute : 70 kV; Poids : 55 kg
  • Modèle 25/50 — Capacité : 25 kVA; Tension d'entrée : 200 ou 400 V; Tension de sortie : 50 kV; Courant de sortie : 500 mA; Tension DC haute : 70 kV; Poids : 60 kg
  • Modèle 30/50 — Capacité : 30 kVA; Tension d'entrée : 200 ou 400 V; Tension de sortie : 50 kV; Courant de sortie : 600 mA; Tension DC haute : 70 kV; Poids : 65 kg


Conditions d'environnement de la boîte de contrôle
  • Température de fonctionnement : 0 ～ 40 ℃
  • Altitude : < 2000 m
  • Humidité relative : < 85%


Documents et médias
  • Manuel utilisateur (PDF) disponible
  • Certificat d'étalonnage (PDF) disponible
  • Vidéos de démonstration / présentation du produit disponibles (YouTube)


Caractéristiques / spécifications techniques
  • Type : Testeur Hipot AC/DC, type sec, instrumentation analogique à aiguille (opération manuelle)
  • Plage de puissance : exemples de 1,5 kVA à 30 kVA (plusieurs variantes)
  • Tension d'alimentation : 200 V ou 400 V selon modèle
  • Sortie AC : onde sinusoïdale; sortie DC haute tension disponible selon modèle
  • Tension d'impédance : ≤12%
  • Courant à vide : <4%
  • Élévation de température superficielle : <55℃
  • Environnement d'utilisation : 0–40℃; altitude <2000 m; humidité <85%
  • Documentation incluse : manuel utilisateur et certificat d'étalonnage (PDF)
