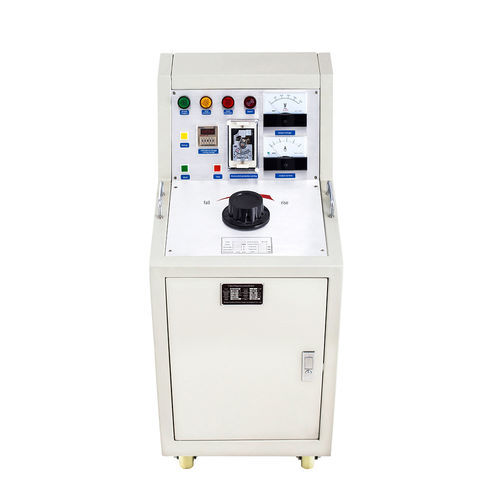

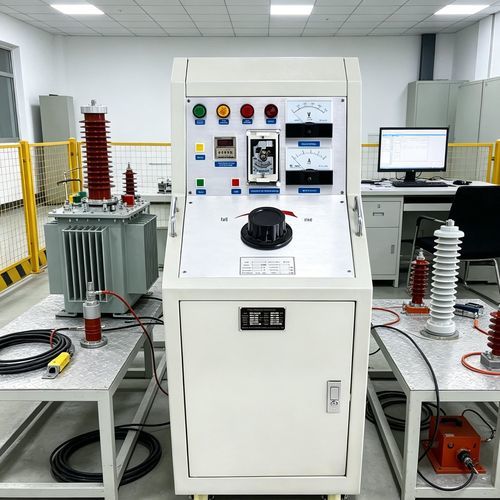

Diélectrimètre haute tension SBF

ACde conformité électriquemultipoint

Présentation du produit
Le testeur SBF d'endurance par induction à triple fréquence (appareil de test de tenue diélectrique / générateur haute tension) est un équipement transformateur conçu pour les essais d'endurance par induction des transformateurs de tension, les essais de division de phase sur transformateurs de puissance et les essais d'induction sur bobinages de moteurs et petits transformateurs. L'appareil adopte une structure magnétique à trois cœurs et cinq colonnes permettant au noyau de fonctionner au‑dessus de la saturation pour obtenir les caractéristiques d'induction requises. Conçu en référence à GB311‑61 et aux codes d'essais préventifs pour équipements électriques. Peut aussi servir de source 150 Hz de courte durée pour certains montages d'essai.

Application

• Essais d'endurance par induction à double fréquence pour transformateurs de tension (usage courant pour essais de VT en cascade 35–220 kV).
• Essais de division de phase avec doublement de fréquence pour transformateurs de puissance.
• Essais d'endurance par induction pour autres produits électriques à bobines, et essais d'induction sur enroulements de moteurs et petits transformateurs.

Paramètres techniques

• Tension d'entrée : triphasé 380 V, 50 Hz.
• Tension de sortie (monophasée, 150 Hz) : 300 V / 500 V / 800 V / 1000 V (pour des tensions supérieures, utiliser un transformateur élévateur externe).
• Capacité de sortie : 20 % de la capacité nominale du produit (usage de courte durée).
• Distorsion harmonique : <5%–8%.
• Temps d'utilisation autorisé à vide : ≤5 minutes.
• Durée typique d'essai sous tension nominale : 40 secondes.

Caractéristiques principales

• Structure trois cœurs cinq colonnes avec noyau fonctionnant au‑dessus de la saturation pour assurer la fonction d'induction pour les essais de double fréquence.
• Permet d'évaluer la résistance d'isolation primaire et secondaire et de réaliser des essais d'induction sur bobinages de moteurs et petits transformateurs.
• Peut fournir une alimentation 150 Hz de courte durée pour des configurations d'essai spécifiques.

Normes et spécifications techniques

• Références : GB311‑61 et codes d'essais préventifs pour équipements électriques.
• Modèle/série : SBF.
• Fabricant : Wuhan UHV.
• Usages principaux : essais d'endurance CA pour transformateurs de tension 35–220 kV en cascade ; essais d'induction pour bobinages de moteurs et petits transformateurs ; alimentation 150 Hz de courte durée pour essais.
• Entrée : 3×380 V, 50 Hz.
• Sorties : 300/500/800/1000 V monophasé @150 Hz (élévation via transformateur externe si nécessaire).
• Capacité de sortie : 20 % de la capacité nominale.
• Distorsion harmonique : <5%–8%.
• Limite de fonctionnement à vide : ≤5 minutes ; durée d'essai à tension nominale : typiquement 40 secondes.
