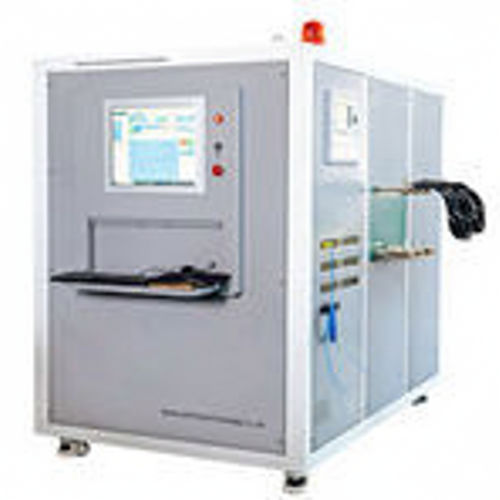

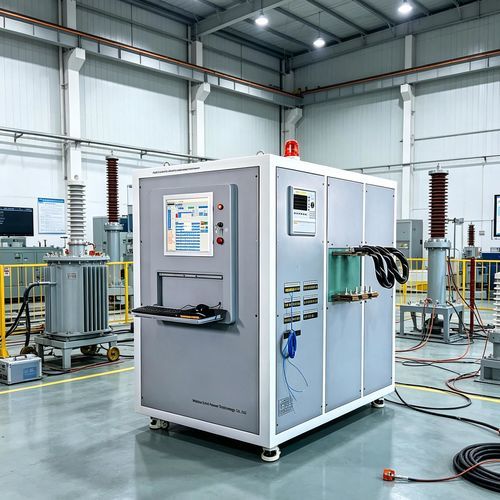

Appareil de test de courant DDL

de sécurité électriquetempératuretotalement automatique

Présentation

Le dispositif de la série DDL est un appareil d'essai automatisé pour essais de montée en température en milieu haute intensité. Il est conçu pour les essais de montée en température d'interrupteurs haute tension et pour la mise au point électrique en courant élevé. Le système combine contrôle automatique, mesures et affichage des données via un logiciel PC, fournissant tension d'alimentation, courant de sortie et puissance active avec une précision de classe 0,5. La durée d'essai et les rappels sont programmables pour des séquences sans surveillance.

Domaines d'application

• Essais de montée en température et réglages électriques en courant élevé dans les centrales électriques, postes, fabricants d'équipements électriques, instituts de recherche et laboratoires d'essai.

Fonctionnalités

• Régulation automatique du courant : les écarts par rapport au courant réglé sont compensés automatiquement et séparément.
• Commande électrique de la montée/descente de tension pour contrôler le courant de sortie ; précision de commande optionnelle.
• Fonction de protection au démarrage à zéro pour éviter les démarrages non sécurisés.
• Alimentation et courant de sortie affichés via un logiciel PC avec précision de classe 0,5 ; surveillance en temps réel de la puissance active.
• Temps d'essai programmable de façon indépendante avec fonction de rappel/alerte.
• Conçu pour un fonctionnement intermittent/court terme et pour un entretien simplifié.

Caractéristiques techniques

• Tension d'entrée : Triphasé quatre fils AC 380 V
• Fréquence nominale : 50 Hz
• Puissance totale du système : 189 kW
• Courant total du système : 287 A
• Facteur de puissance système : cosφ = 0,8
• Régulateur inductif immergé dans l'huile — puissance nominale : 63 kVA
• Régulateur inductif immergé dans l'huile — tension de sortie : 0–430 V
• Régulateur inductif immergé dans l'huile — courant de sortie : 0–166 A
• Distorsion de la forme d'onde (régulateur) : ≤ 3%
• Tension de démarrage (régulateur) : ≤ 1%
• Impédance de court-circuit (régulateur) : ≤ 7%
• Amplificateur de courant type sec — puissance nominale : 63 kVA
• Amplificateur de courant type sec — tension de ligne de sortie : 10 V
• Amplificateur de courant type sec — courant de sortie : 0–6300 A
• Amplificateur de courant type sec — tension d'entrée nominale : 380 V
• Pertes à vide (amplificateur) : < 4%
• Courant d'entrée nominal (amplificateur) : 166 A
• Impédance de court-circuit (amplificateur) : ≤ 5%
• Méthode de refroidissement (amplificateur) : type sec, refroidi par air

Précautions

• À l'ouverture de l'armoire, vérifier les composants électriques et les points de contact pour détecter des dommages de transport ou des mauvais contacts.
• Avant utilisation, s'assurer du bon contact de tous les appareils électriques, en accordant une attention particulière aux balais/contacts du régulateur de tension.
• Respecter strictement les procédures d'exploitation ; l'utilisation non autorisée ou sans supervision qualifiée est interdite.
• Stocker l'équipement dans un lieu ventilé, sec et exempt de gaz corrosifs.
