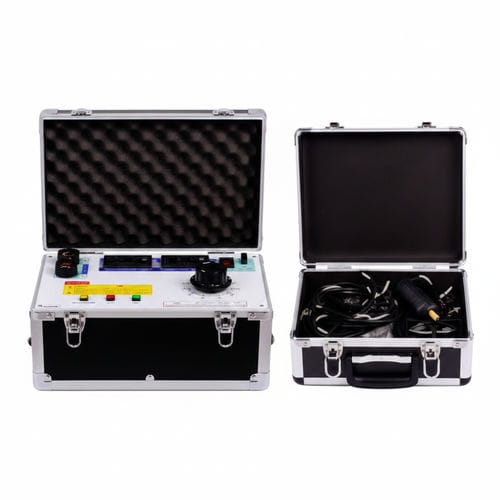

Appareil de test par injection primaire DDG-1000A

de courantde court-circuitautomatique

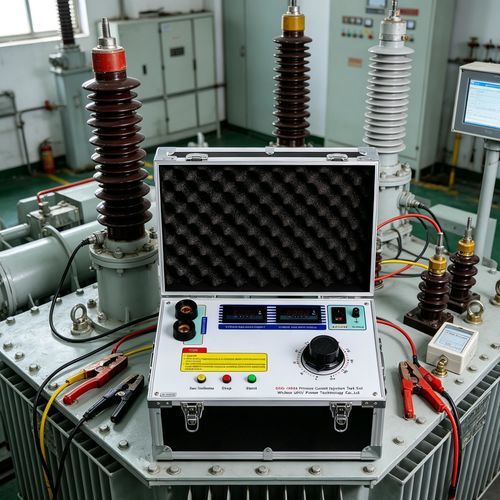

Le DDG-1000A est un ensemble d'essai injecteur de courant primaire conçu pour générer des courants élevés et fournir une source de courant pour essais de sécurité, étalonnage et essais en laboratoire dans les réseaux électriques.

Aperçu du produit

• Type d'appareil : injecteur de courant primaire / générateur de fort courant (boosteur de courant / source de courant).
• Objectif : simuler et fournir des courants extrêmes (court-circuit, montée en température) pour essais, étalonnage et recherche.
• Capacité typique : courants de sortie dépendant du modèle de 500 A à 10 000 A ; exemple DDG-1000 : 1000 A, 6 kVA.

Caractéristiques

• Deux ampèremètres pour la surveillance sur plages larges.
• Autotransformateur réglable pour un réglage fin de la sortie.
• Voyants d'état et commandes par boutons poussoirs pour une utilisation simple.
• Options de construction intégrale ou séparables (fission) pour faciliter le transport et la manutention.

Applications principales

• Essais de stabilité thermique et dynamique des disjoncteurs, interrupteurs et contacteurs.
• Étalonnage et essais de rapport des transformateurs de courant (CT).
• Tests de montée en température pour barres omnibus, traversées et terminaisons de câble.
• Réglage et vérification des dispositifs de protection par relais.
• Recherche scientifique et expériences de laboratoire nécessitant des sources de fort courant.

Paramètres techniques (exemples de la série)

• DDG-500 : capacité 3 kVA ; V1 : 220 V ; A1 : 15 A ; V2 : 6 V ; A2 : 500 A ; dimensions (mm) : 430×338×550 ; poids : 48 kg ; structure : intégrale.
• DDG-1000 : capacité 6 kVA ; V1 : 220 V ; A1 : 27 A ; V2 : 6 V ; A2 : 1000 A ; dimensions (mm) : 500×380×600 ; poids : 80 kg ; structure : intégrale.
• DDG-2500 : capacité 15 kVA ; V1 : 380 V ; A1 : 39,5 A ; V2 : 6 V ; A2 : 2500 A ; dimensions (mm) : 600×430×790 ; poids : 145 kg ; structure : intégrale.
• DDG-4000 : capacité 24 kVA ; V1 : 380 V ; A1 : 63 A ; V2 : 6 V ; A2 : 4000 A ; dimensions (mm) : 640×450×820 ; poids : 180 kg ; structure : intégrale / séparables.
• DDG-5000 : capacité 30 kVA ; V1 : 380 V ; A1 : 79 A ; V2 : 6 V ; A2 : 5000 A ; dimensions (mm) : 600×430×900 & 300×500×500 (option deux pièces) ; poids : 145 & 135 kg ; structure : séparables.
• DDG-6000 : capacité 36 kVA ; V1 : 380 V ; A1 : 95 A ; V2 : 6 V ; A2 : 6000 A ; dimensions (mm) : 600×430×900 & 300×500×500 ; poids : 150 & 140 kg ; structure : séparables.
• DDG-8000 : capacité 48 kVA ; V1 : 380 V ; A1 : 126 A ; V2 : 6 V ; A2 : 8000 A ; dimensions (mm) : 600×450×950 & 350×550×550 ; poids : 180 kg ; structure : séparables.
• DDG-10000 : capacité 60 kVA ; V1 : 380 V ; A1 : 158 A ; V2 : 6 V ; A2 : 10000 A ; dimensions (mm) : 800×600×1100 & 380×550×600 ; poids : 200 kg ; structure : séparables.

Caractéristiques / spécifications techniques

• Plage de courant de sortie : courants secondaires typiques de 500 A à 10 000 A selon modèle.
• Alimentation primaire : généralement 220 V ou 380 V selon modèle ; kVA nominal variable.
• Référence secondaire : V2 typiquement 6 V pour la connexion de l'injecteur.
• Conception : variantes intégrale (unité unique) ou séparables (fission) pour le transport.
• Éléments de contrôle et sécurité : double ampèremètre, autotransformateur réglable, voyants d'état et boutons poussoirs.
