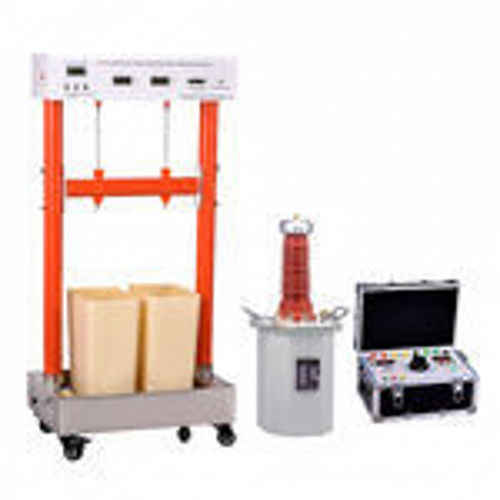

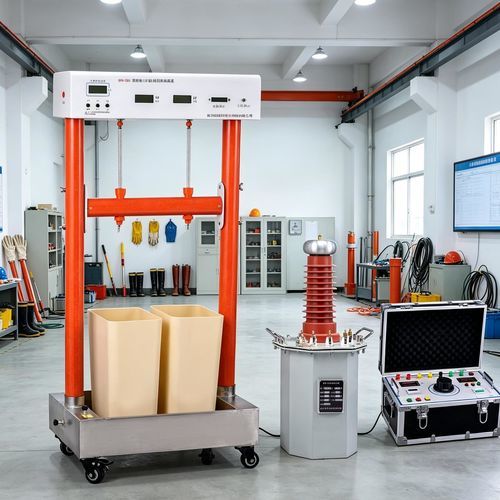

Diélectrimètre DC UHV-282

haute tensionportablemultipoint

Présentation du produit :
Le UHV-282 est un appareil de tenue en tension de type déclenchement entièrement automatique conçu pour bottes et gants isolants. La configuration standard permet d'essayer simultanément 2 échantillons (extensible à 8 canaux sur demande) avec surveillance indépendante du courant de fuite et déclenchement/déconnexion automatique par échantillon. L'échantillonnage du courant de fuite et le contrôle de déclenchement sont alimentés par une batterie lithium DC 12V ; les valeurs par canal sont affichées sur un module LED haute luminosité. L'équipement présente une séparation haute/basse tension et une surveillance en temps réel de la tension, du courant et de l'état de test à chaque position, assurant continuité et sécurité lors d'essais en série.

Paramètres du produit :
Conçu pour les essais diélectriques de tenue en tension des bottes isolantes, gants isolants et équipements de protection isolants similaires.

Paramètres techniques :

• Modèle : UHV-282
• Alimentation de support : batterie lithium DC 12V
• Tension nominale : 50 kV
• Plage maximale de courant de fuite : 30,0 mA
• Précision de mesure du courant de fuite : ±1% ±3 chiffres
• Résolution du courant de fuite : 0,01 mA
• Température ambiante d'utilisation : -10 ℃ à 40 ℃
• Humidité : ≤90% HR (sans condensation)
• Canaux : 2 canaux standard (extensible à 8)

Fonctionnalités :

• Essais simultanés sur 2 échantillons en standard (extensible à 8) avec mesure indépendante du courant de fuite par échantillon.
• Méthode de test sèche pour bottes isolantes : petites billes d'acier dans la doublure textile pour éviter le remplissage d'eau et faciliter le séchage.
• Échantillonnage de fuite et mécanisme de déclenchement alimentés par batterie lithium ; niveau de batterie affiché en pourcentage.
• Séparation haute/basse tension ; courant de fuite par canal affiché sur module LED haute luminosité.
• Déclenchement automatique par échantillon en cas de claquage ou de dépassement du courant de fuite ; seul l'échantillon affecté est déconnecté, les autres continuent le test.
• Seuil de déclenchement réglable via la commande en façade.
• Plateau de mise à la terre en acier inox dédié pour bottes et contenant inox dédié pour gants pour des opérations sûres et reproductibles.

Scénarios d'application :

• Contrôle qualité en usine : essais de tenue en tension des bottes et gants isolants pour vérification de la conformité aux normes.
• Essais d'acceptation et mise en service : vérification des performances d'isolation des EPI nouvellement acquis avant mise en service.
• Tests préventifs périodiques : détection du vieillissement, de l'humidité ou de la dégradation de l'isolation sur équipements en service.
• Inspection qualité et essais type par fabricants et laboratoires d'essais.
• Laboratoires tiers et organismes de certification pour fournir des données de conformité.
• Maintenance des équipements et gestion de la sécurité pour mettre en place des programmes de test périodiques et réduire les risques liés à l'isolation.

Méthode de test pour gants isolants :

• Test basse tension : tension préventive 2,5 kV, maintien 1 minute ; acceptable si courant de fuite ≤ 2,5 mA (seuil par défaut 2,5 mA).
• Test haute tension : tension préventive 8 kV, maintien 1 minute ; acceptable si courant de fuite ≤ 9 mA.

FAQ :

• Q : Que se passe-t-il si un échantillon échoue ? R : La fonction de déclenchement automatique isole l'échantillon défaillant tandis que les autres échantillons poursuivent le test, minimisant les interruptions.
• Q : L'équipement enregistre-t-il le courant de fuite ? R : Oui. Le système surveille et affiche en continu le courant de fuite par canal pendant les essais.
• Q : Quels EPI isolants peuvent être testés ? R : Bottes isolantes, gants isolants et autres produits isolants en caoutchouc destinés à la sécurité électrique.
• Q : Les plages de tension sont-elles personnalisables ? R : Oui. Les plages de sortie peuvent être configurées selon les exigences clients et les normes applicables.

Caractéristiques techniques (dimensions & poids) :

• Dimensions extérieures du support d'essai : 850×800×110 mm
• Dimensions & poids du support : 510×350×960 mm, 17 kg
• Dimensions & poids du transformateur : 270×270×510 mm, 29 kg
• Dimensions & poids du coffret de commande : 450×320×250 mm, 16 kg
