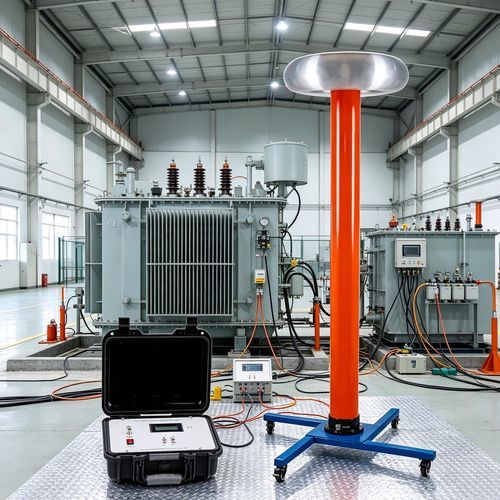

Transducteur de tension AC SGB-C

DCpour panneau solaire

Présentation du produit
Le diviseur de tension numérique SGB-C est un instrument de mesure de précision pour tensions CA et CC élevées (50–300 kV). Il transforme la haute tension en un signal basse tension proportionnel via un réseau de division précis et un traitement numérique, adapté aux usages terrain et laboratoire.

Caractéristiques du produit

• Haute précision : condensateurs HV à film de précision et résistances vitrifiées pour haute impédance d'entrée et faible courant de test ; TBPU et amplificateurs performants avec échantillonnage AD à double pente ; affichage LCD 4½ chiffres, résolution 0,001 kV.
• Immunité aux interférences : blindage multicouche avec surface sphérique en alliage d'aluminium et boîtier LV complètement blindé ; connexion coaxiale de haute qualité pour minimiser les perturbations et garantir la linéarité.
• Construction sûre : diviseur HV rempli/incapsulé avec DuPont dry dielectric material (sans huile) et séparation coaxiale entre HV et LV pour une sécurité opérationnelle renforcée.
• Utilisation intuitive : commutateurs AC/DC et gamme haut/bas ; lecture directe sur écran LCD 4½ chiffres pour contrôles sur site.
• Portable : boîtier léger en alliage d'aluminium modulaire, facile à transporter pour interventions terrain.

Paramètres du produit
dividing ratio : 1000:1
insulating medium : DuPont dry dielectric material
mode mesure AC : True RMS
conditions d'utilisation : température 0–40°C ; humidité ≤85% RH

Versions et spécifications
SGB-50C — AC : 50 kV / DC : 50 kV ; Précision : AC 1,0 % / DC 0,5 % ; Gamme : Low 0–20 kV, High 0–50 kV ; Impédance : 600 MΩ ; Ligne signal : 5 m ; Dimensions (mm) : 180×180×620 ; Poids : 6 kg
SGB-100C — AC : 100 kV / DC : 100 kV ; Précision : AC 1,0 % / DC 0,5 % ; Gamme : Low 0–20 kV, High 0–100 kV ; Impédance : 1200 MΩ ; Ligne signal : 5 m ; Dimensions (mm) : 180×180×900 ; Poids : 8 kg
SGB-150C — AC : 150 kV / DC : 150 kV ; Précision : AC 1,0 % / DC 0,5 % ; Gamme : Low 0–20 kV, High 0–150 kV ; Impédance : 1800 MΩ ; Ligne signal : 8 m ; Dimensions (mm) : 250×250×1100 ; Poids : 15 kg
SGB-200C — AC : 200 kV / DC : 200 kV ; Précision : AC 1,0 % / DC 0,5 % ; Gamme : Low 0–20 kV, High 0–200 kV ; Impédance : 2400 MΩ ; Ligne signal : 8 m ; Dimensions (mm) : 250×250×1330 ; Poids : 17 kg
SGB-300C — AC : 300 kV / DC : 300 kV ; Précision : AC 1,5 % / DC 1,0 % ; Gamme : Low 0–20 kV, High 0–300 kV ; Impédance : 3600 MΩ ; Ligne signal : 10 m ; Dimensions (mm) : 250×250×1900 ; Poids : 22 kg

Scénarios d'application

• Tests d'acceptation en postes et lignes : mesures HV sur transformateurs, appareillages et barres omnibus.
• Maintenance périodique : vérifications de tension en révision pour détecter défauts d'isolation.
• Mise en service d'énergies nouvelles : vérification de tension sur PV, stockage et HVDC avant exploitation.
• Laboratoire et étalonnage : mesures de précision pour essais et calibrage d'instruments.
• Essais haute tension sur site industriel : mise en service, surveillance et diagnostic de pannes.

FAQ

• Comment obtenir une haute précision ? — Composants HV de précision, conception haute impédance, amplificateurs performants et échantillonnage AD double pente ; résolution 0,001 kV (4½ chiffres).
• Pourquoi stabilité long terme ? — La haute impédance réduit le courant d'essai et l'échauffement ; composants de division à haute stabilité limitent la dérive.
• Les mesures sont-elles sensibles aux interférences HV ? — Le blindage multicouche et la connexion coaxiale réduisent les perturbations électromagnétiques externes.

Changer la batterie

• Couper l'alimentation de l'afficheur LV.
• Dévisser les quatre vis du panneau d'affichage LV et retirer le panneau.
• Dévisser la vis du compartiment batterie, ouvrir le couvercle et remplacer la pile 9V en respectant la polarité.

Notes d'utilisation

• Ne pas laisser d'objets autour de l'appareil susceptibles d'altérer la précision.
• Respecter une distance de sécurité lors des mesures HV.
• Vérifier la solidité des connexions, en particulier la terre.
• Attendre que l'indicateur revienne à zéro avant de réintégrer la zone.
• Après mesure CC, décharger l'instrument.
• Interdire les surtensions, maintenir la propreté et manipuler avec précaution.
• Stocker dans son coffret au sec et au frais hors utilisation.
• Étalonnage recommandé au moins une fois par an par un laboratoire accrédité ou le fabricant.

Caractéristiques / spécifications techniques

• Série : SGB-C
• Mesure : HV CA et CC (50–300 kV)
• Rapport de division : 1000:1
• Affichage : LCD 4½ chiffres, résolution jusqu'à 0,001 kV
• Connexion : câble coaxial dédié HV–LV
• Longueurs de câble : 5 m / 8 m / 10 m selon modèle
• Environnement : 0–40°C ; humidité ≤85 % RH
