Appareil de test de sécurité électrique SX

de mise à la terreautomatiquepour alimentation électrique

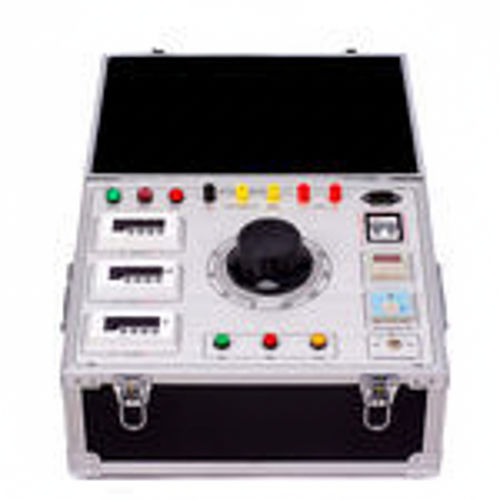

Le boîtier/console de commande SX series est une unité de commande à tension alternative réglable conçue pour accompagner les équipements d'essai électrique tels que les transformateurs d'essai et les convertisseurs. Il fournit une sortie CA réglable en continu 0–250 V et intègre des fonctions de surveillance et de protection pour des essais plus sûrs et fiables.

Introduction produit

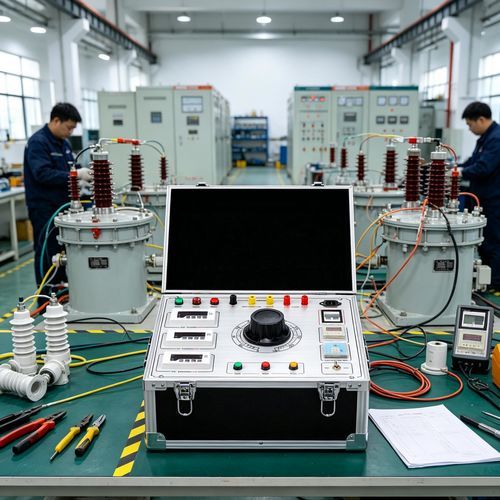

• Conçu pour fonctionner avec des transformateurs d'essai, des convertisseurs et d'autres appareils d'essai électriques, le boîtier délivre une sortie CA continue et réglable (0–250 V) et assure les fonctions de commande nécessaires aux essais de puissance.

Caractéristiques principales

• Surveillance : courant de sortie, tension instrument, position zéro, état du contacteur (ouvert/fermé) et état du temporisateur.
• Protection : protection contre les surintensités avec relai temporisé intégré.
• Temporisation améliorée : relai temporisé nouvelle génération avec plage étendue (1 s à 99 h).
• Sécurité renforcée : relai de courant haute précision pour renforcer la protection du personnel et des équipements.
• Design compact : faible encombrement et construction légère pour une installation et un transport facilités.

Précautions

• Durant l'utilisation, l'instrument doit être correctement relié à la terre.
• Les opérations d'augmentation et de diminution de la tension doivent s'effectuer à vitesse constante ; éviter les accélérations ou décélérations brusques.
• Surveillez en permanence les instruments de contrôle pendant les essais pour détecter rapidement toute situation imprévue.
• Manipulez l'équipement avec précaution et gardez-le propre.

Caractéristiques / Spécifications techniques

• Modèle : SX series
• Tension d'entrée : 220 V ±10 %, 50 Hz
• Tension de sortie : 0–250 V CA ; Puissance de sortie : 5 kVA
• Tension instrument : 100 V / 100 kV
• Plage de temporisation : 1 s – 99 h
• Température ambiante de fonctionnement : -20 °C à 50 °C
• Fonctions intégrées de surveillance et de protection incluant la surveillance du courant de sortie, de la tension instrument, l'indication de position zéro, l'état du contacteur et du temporisateur, et la protection contre les surintensités avec relai temporisé.
