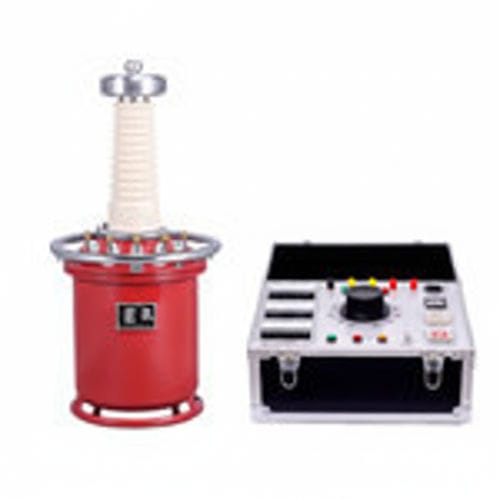

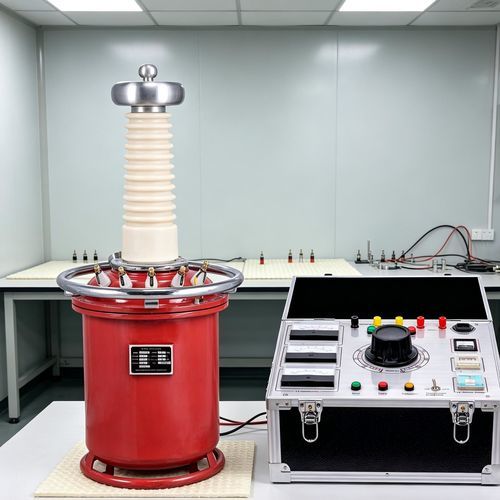

Diélectrimètre haute tension YDQ 5kVA
DCAC

Diélectrimètre haute tension - YDQ 5kVA - Wuhan UHV Power Technology Co.,Ltd. - DC / AC
Diélectrimètre haute tension - YDQ 5kVA - Wuhan UHV Power Technology Co.,Ltd. - DC / AC
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Wuhan UHV Power Technology Co.,Ltd.

Caractéristiques

Spécifications
DC, AC, haute tension

Description

Le YDQ 5kVA Pointer AC DC Test Transformer Hipot Tester est un ensemble de test haute tension conçu pour des essais hipot en régime stable dans les environnements électriques, industriels et de laboratoire. Il se distingue par une utilisation simple via commandes manuelles, un affichage analogique clair, une construction robuste et une maintenance aisée.

Principales caractéristiques
  • Opération simple par commandes manuelles et indication analogique claire.
  • Construction robuste et durabilité pour usage intensif.
  • Entretien facile ; conception fiable pour tests en régime stable.
  • Taille compacte et poids léger (portable selon modèle).
  • Conception propre : sans huile, sans entretien (types secs ou gaz selon version).
  • Bonne résistance aux conditions climatiques sévères.
  • Rigidité diélectrique supérieure par rapport aux types immergés dans l'huile ; émission de corona minimale.

Paramètres techniques
  • Classe de tension : 10kV - 300kV.
  • Plage de capacité : 1 - 500 kVA.
  • Tension d'impédance : ≤ 8%.
  • Courant à vide : < 7%.
  • Type de produit disponible : AC, AC & DC, cascade AC, cascade AC-DC.

Spécifications principales (par modèle)
  • YDQ-1.5/50 — Capacité: 1.5 kVA; HT: 50 kV; Courant HT: 30 mA; Tension d'entrée: 200 V; Courant entrée: 7.5 A; Rapport: 500; Augmentation de la température (30 min): 10 ℃.
  • YDQ-3/50 — Capacité: 3 kVA; HT: 50 kV; Courant HT: 60 mA; Tension d'entrée: 200 V; Courant entrée: 15 A; Rapport: 500; Aug. temp (30 min): 10 ℃.
  • YDQ-5/50 — Capacité: 5 kVA; HT: 50 kV; Courant HT: 100 mA; Tension d'entrée: 200 V; Courant entrée: 25 A; Rapport: 500; Aug. temp (30 min): 10 ℃.
  • YDQ-10/50 — Capacité: 10 kVA; HT: 50 kV; Courant HT: 200 mA; Tension d'entrée: 200 V; Courant entrée: 50 A; Rapport: 500; Aug. temp (30 min): 10 ℃.
  • YDQ-20/50 — Capacité: 20 kVA; HT: 50 kV; Courant HT: 400 mA; Tension d'entrée: 200 V; Courant entrée: 53 A; Rapport: 500; Aug. temp (30 min): 10 ℃.
  • YDQ-30/50 — Capacité: 30 kVA; HT: 50 kV; Courant HT: 600 mA; Tension d'entrée: 200 V; Courant entrée: 79 A; Rapport: 500; Aug. temp (30 min): 10 ℃.
  • YDQ-50/50 — Capacité: 50 kVA; HT: 50 kV; Courant HT: 1000 mA; Tension d'entrée: 200 V; Courant entrée: 132 A; Rapport: 500; Aug. temp (30 min): 10 ℃.
  • YDQ-5/100 — Capacité: 5 kVA; HT: 100 kV; Courant HT: 50 mA; Tension d'entrée: 200 V; Courant entrée: 25 A; Rapport: 1000; Aug. temp (30 min): 10 ℃.
  • YDQ-10/100 — Capacité: 10 kVA; HT: 100 kV; Courant HT: 100 mA; Tension d'entrée: 200 V; Courant entrée: 50 A; Rapport: 1000; Aug. temp (30 min): 10 ℃.
  • YDQ-20/100 — Capacité: 20 kVA; HT: 100 kV; Courant HT: 200 mA; Tension d'entrée: 200 V; Courant entrée: 53 A; Rapport: 1000; Aug. temp (30 min): 10 ℃.
  • YDQ-30/100 — Capacité: 30 kVA; HT: 100 kV; Courant HT: 300 mA; Tension d'entrée: 200 V; Courant entrée: 79 A; Rapport: 1000; Aug. temp (30 min): 10 ℃.
  • YDQ-50/100 — Capacité: 50 kVA; HT: 100 kV; Courant HT: 500 mA; Tension d'entrée: 200 V; Courant entrée: 132 A; Rapport: 1000; Aug. temp (30 min): 10 ℃.
  • YDQ-20/150 — Capacité: 20 kVA; HT: 150 kV; Courant HT: 133 mA; Tension d'entrée: 400 V; Courant entrée: 53 A; Rapport: 1500; Aug. temp (30 min): 10 ℃.
  • YDQ-30/150 — Capacité: 30 kVA; HT: 150 kV; Courant HT: 200 mA; Tension d'entrée: 400 V; Courant entrée: 80 A; Rapport: 1500; Aug. temp (30 min): 10 ℃.
  • YDQ-50/150 — Capacité: 50 kVA; HT: 150 kV; Courant HT: 333 mA; Tension d'entrée: 400 V; Courant entrée: 132 A; Rapport: 1500; Aug. temp (30 min): 10 ℃.
  • YDQ-100/150 — Capacité: 100 kVA; HT: 150 kV; Courant HT: 667 mA; Tension d'entrée: 400 V; Courant entrée: 263 A; Rapport: 1500; Aug. temp (30 min): 10 ℃.
  • YDQ-50/200 — Capacité: 50 kVA; HT: 200 kV; Courant HT: 250 mA; Tension d'entrée: 400 V; Courant entrée: 132 A; Rapport: 2000; Aug. temp (30 min): 10 ℃.
  • YDQ-100/200 — Capacité: 100 kVA; HT: 200 kV; Courant HT: 500 mA; Tension d'entrée: 400 V; Courant entrée: 263 A; Rapport: 2000; Aug. temp (30 min): 10 ℃.
  • YDQ-150/200 — Capacité: 150 kVA; HT: 200 kV; Courant HT: 750 mA; Tension d'entrée: 400 V; Courant entrée: 395 A; Rapport: 2000; Aug. temp (30 min): 10 ℃.
  • YDQ-200/200 — Capacité: 200 kVA; HT: 200 kV; Courant HT: 1000 mA; Tension d'entrée: 400 V; Courant entrée: 526 A; Rapport: 2000; Aug. temp (30 min): 10 ℃.
  • YDQ-300/200 — Capacité: 300 kVA; HT: 200 kV; Courant HT: 1500 mA; Tension d'entrée: 400 V; Courant entrée: 790 A; Rapport: 2000; Aug. temp (30 min): 10 ℃.
  • YDQ-50/300 — Capacité: 50 kVA; HT: 300 kV; Courant HT: 170 mA; Tension d'entrée: 400 V; Courant entrée: 132 A; Rapport: 3000; Aug. temp (30 min): 10 ℃.
  • YDQ-100/300 — Capacité: 100 kVA; HT: 300 kV; Courant HT: 333 mA; Tension d'entrée: 400 V; Courant entrée: 263 A; Rapport: 3000; Aug. temp (30 min): 10 ℃.
  • YDQ-150/300 — Capacité: 150 kVA; HT: 300 kV; Courant HT: 500 mA; Tension d'entrée: 400 V; Courant entrée: 395 A; Rapport: 3000; Aug. temp (30 min): 10 ℃.
  • YDQ-200/300 — Capacité: 200 kVA; HT: 300 kV; Courant HT: 667 mA; Tension d'entrée: 400 V; Courant entrée: 526 A; Rapport: 3000; Aug. temp (30 min): 10 ℃.
  • YDQ-300/300 — Capacité: 300 kVA; HT: 300 kV; Courant HT: 1000 mA; Tension d'entrée: 400 V; Courant entrée: 790 A; Rapport: 3000; Aug. temp (30 min): 10 ℃.

Caractéristiques / spécifications techniques
  • Série : YDQ series.
  • Classe de tension : 10 kV à 300 kV.
  • Capacité disponible : de 1 kVA à 300 kVA (exemples de modèles listés ci-dessus jusqu'à 300 kVA).
  • Types d'essais : AC, AC & DC, cascade AC, cascade AC-DC (selon modèle).
  • Conception : options sèches / gaz (ex. : gas type pour certaines versions), sans huile pour plusieurs modèles.
