Diélectrimètre haute tension YDQ Digital

DCAC

Présentation

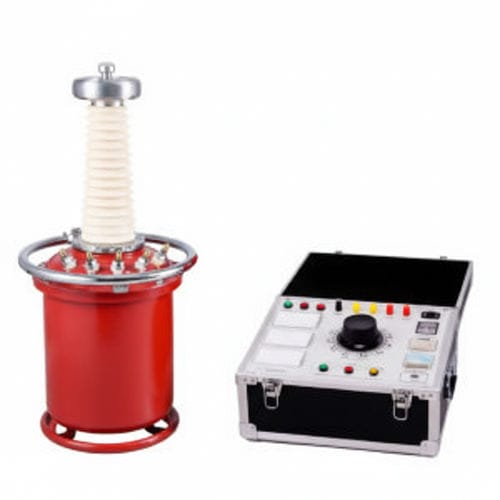

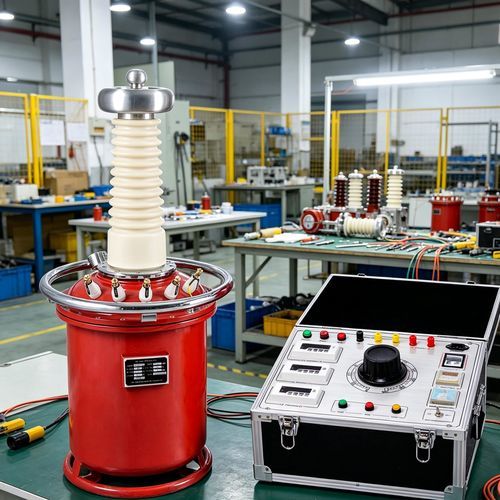

Le YDQ Digital Display 5 kVA AC Hipot Test Set est un appareil de test haute tension à affichage numérique destiné aux essais de tenue diélectrique en courant alternatif sur des équipements électriques de taille moyenne. Conçu pour le contrôle qualité et la maintenance en milieu industriel et chez les exploitants de réseaux, il présente une construction sans huile facilitant l'entretien.

Paramètres techniques

• Classe de tension : 10 kV – 300 kV
• Plage de capacité : 1 – 500 kVA
• Tension d'impédance : ≤ 8 %
• Courant à vide : < 7 %
• Types / modes : AC ; AC & DC ; cascade AC ; cascade AC-DC

Spécifications principales (modèles disponibles / exemples)

• YDQ-1.5/50 — Capacité : 1.5 kVA ; HT : 50 kV ; Courant HT : 30 mA ; Entrée : 200 V / 7.5 A ; Rapport : 500 ; Élévation temp. (30 min) : 10 ℃
• YDQ-3/50 — Capacité : 3 kVA ; HT : 50 kV ; Courant HT : 60 mA ; Entrée : 200 V / 15 A ; Rapport : 500 ; Élévation temp. : 10 ℃
• YDQ-5/50 — Capacité : 5 kVA ; HT : 50 kV ; Courant HT : 100 mA ; Entrée : 200 V / 25 A ; Rapport : 500 ; Élévation temp. : 10 ℃
• YDQ-10/50 — Capacité : 10 kVA ; HT : 50 kV ; Courant HT : 200 mA ; Entrée : 200 V / 50 A ; Rapport : 500 ; Élévation temp. : 10 ℃
• YDQ-20/50 — Capacité : 20 kVA ; HT : 50 kV ; Courant HT : 400 mA ; Entrée : 200 V / 53 A ; Rapport : 500 ; Élévation temp. : 10 ℃
• YDQ-50/50 — Capacité : 50 kVA ; HT : 50 kV ; Courant HT : 1000 mA ; Entrée : 400 V / 132 A ; Rapport : 500 ; Élévation temp. : 10 ℃
• Variantes jusqu'à 150 kV, 200 kV et 300 kV (ex. YDQ-5/100, YDQ-100/150, YDQ-200/200, YDQ-300/300) couvrant des capacités jusqu'à 300 kVA — voir le tableau modèle pour les valeurs par référence.

Caractéristiques

• Format compact et poids réduit pour les interventions sur site
• Construction sans huile réduisant maintenance et risques de contamination
• Adapté aux essais sur le terrain en conditions climatiques sévères
• Tenue diélectrique supérieure aux conceptions à huile, corona minimale

Caractéristiques / spécifications techniques

• Série / modèle : YDQ
• Affichage : affichage numérique pour surveillance des essais
• Capacités disponibles : 1 — 300 kVA (selon modèle)
• Gamme HT : 10 kV — 300 kV
• Modes d'essai pris en charge : AC, AC & DC, cascade AC, cascade AC-DC
• Tension d'impédance ≤ 8 % ; courant à vide < 7 %
