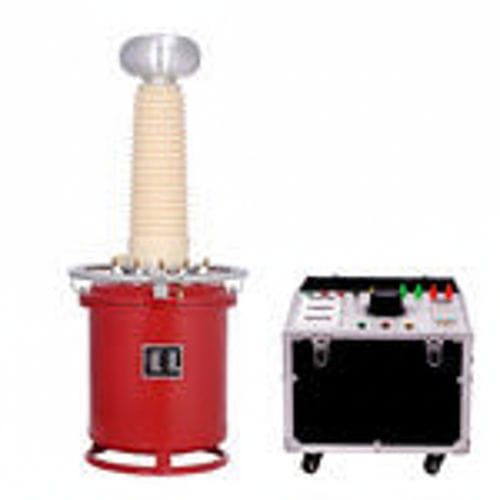

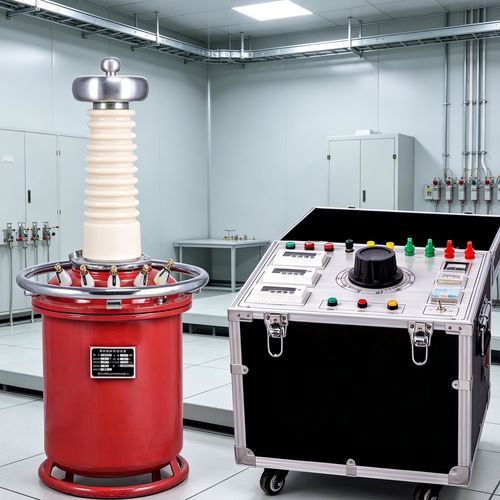

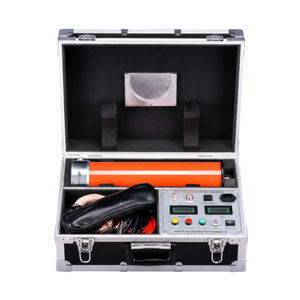

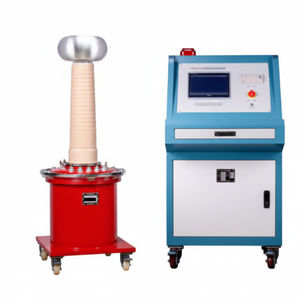

Testeur de rigidité diélectrique DC YDQ 10kVA

AChaute tension

Le YDQ 10 kVA Affichage digital AC/DC — Ensemble de test haute tension est une gamme d'appareils de test haute capacité destinée aux essais de rigidité diélectrique des grands équipements électriques en laboratoire, industrie et pour les services publics. Il associe une gestion jusqu'à 10 kVA à un affichage numérique et à des modes de fonctionnement AC/DC pour des validations haute tension fiables.

Paramètres techniques

• Classe de tension : 10 kV – 300 kV
• Plage de capacité : 1 – 500 kVA
• Tension d'impédance : ≤ 8%
• Courant à vide : < 7%
• Types de produit : AC, AC & DC, cascade AC, cascade AC/DC

Spécifications principales

• YDQ-1.5/50 — Capacité : 1.5 kVA ; HT : 50 kV ; Courant HT : 30 mA ; Tension d'entrée : 200 V / 7.5 A ; Rapport : 500 ; Élévation temp. (30 min) : 10 ℃
• YDQ-3/50 — Capacité : 3 kVA ; HT : 50 kV ; Courant HT : 60 mA ; Tension d'entrée : 200 V / 15 A ; Rapport : 500 ; Élévation temp. (30 min) : 10 ℃
• YDQ-5/50 — Capacité : 5 kVA ; HT : 50 kV ; Courant HT : 100 mA ; Tension d'entrée : 200 V / 25 A ; Rapport : 500 ; Élévation temp. (30 min) : 10 ℃
• YDQ-10/50 — Capacité : 10 kVA ; HT : 50 kV ; Courant HT : 200 mA ; Tension d'entrée : 200 V / 50 A ; Rapport : 500 ; Élévation temp. (30 min) : 10 ℃
• YDQ-20/50 — Capacité : 20 kVA ; HT : 50 kV ; Courant HT : 400 mA ; Tension d'entrée : 200 V / 53 A ; Rapport : 500 ; Élévation temp. (30 min) : 10 ℃
• YDQ-30/50 — Capacité : 30 kVA ; HT : 50 kV ; Courant HT : 600 mA ; Tension d'entrée : 400 V / 79 A ; Rapport : 500 ; Élévation temp. (30 min) : 10 ℃
• YDQ-50/50 — Capacité : 50 kVA ; HT : 50 kV ; Courant HT : 1000 mA ; Tension d'entrée : 400 V / 12 A ; Rapport : 500 ; Élévation temp. (30 min) : 10 ℃
• YDQ-5/100 — Capacité : 5 kVA ; HT : 100 kV ; Courant HT : 50 mA ; Tension d'entrée : 200 V / 25 A ; Rapport : 1000 ; Élévation temp. (30 min) : 10 ℃
• YDQ-10/100 — Capacité : 10 kVA ; HT : 100 kV ; Courant HT : 100 mA ; Tension d'entrée : 200 V / 50 A ; Rapport : 1000 ; Élévation temp. (30 min) : 10 ℃
• YDQ-20/100 — Capacité : 20 kVA ; HT : 100 kV ; Courant HT : 200 mA ; Tension d'entrée : 200 V / 53 A ; Rapport : 1000 ; Élévation temp. (30 min) : 10 ℃
• YDQ-30/100 — Capacité : 30 kVA ; HT : 100 kV ; Courant HT : 300 mA ; Tension d'entrée : 300 V / 79 A ; Rapport : 1000 ; Élévation temp. (30 min) : 10 ℃
• YDQ-50/100 — Capacité : 50 kVA ; HT : 100 kV ; Courant HT : 500 mA ; Tension d'entrée : 500 V / 132 A ; Rapport : 1000 ; Élévation temp. (30 min) : 10 ℃
• YDQ-100/150 — Capacité : 100 kVA ; HT : 150 kV ; Courant HT : 150 mA ; Tension d'entrée : 667 V / 263 A ; Rapport : 1500 ; Élévation temp. (30 min) : 10 ℃
• YDQ-50/150 — Capacité : 50 kVA ; HT : 150 kV ; Courant HT : 150 mA ; Tension d'entrée : 333 V / 132 A ; Rapport : 1500 ; Élévation temp. (30 min) : 10 ℃
• YDQ-30/150 — Capacité : 30 kVA ; HT : 150 kV ; Courant HT : 150 mA ; Tension d'entrée : 200 V / 80 A ; Rapport : 1500 ; Élévation temp. (30 min) : 10 ℃
• YDQ-50/150 — Capacité : 50 kVA ; HT : 150 kV ; Courant HT : 333 mA ; Tension d'entrée : 500 V / 132 A ; Rapport : 1500 ; Élévation temp. (30 min) : 10 ℃
• YDQ-100/150 — Capacité : 100 kVA ; HT : 150 kV ; Courant HT : 667 mA ; Tension d'entrée : 667 V / 263 A ; Rapport : 1500 ; Élévation temp. (30 min) : 10 ℃
• YDQ-50/200 — Capacité : 50 kVA ; HT : 200 kV ; Courant HT : 200 mA ; Tension d'entrée : 250 V / 132 A ; Rapport : 2000 ; Élévation temp. (30 min) : 10 ℃
• YDQ-100/200 — Capacité : 100 kVA ; HT : 200 kV ; Courant HT : 500 mA ; Tension d'entrée : 500 V / 263 A ; Rapport : 2000 ; Élévation temp. (30 min) : 10 ℃
• YDQ-150/200 — Capacité : 150 kVA ; HT : 200 kV ; Courant HT : 750 mA ; Tension d'entrée : 750 V / 395 A ; Rapport : 2000 ; Élévation temp. (30 min) : 10 ℃
• YDQ-200/200 — Capacité : 200 kVA ; HT : 200 kV ; Courant HT : 1000 mA ; Tension d'entrée : 1000 V / 526 A ; Rapport : 2000 ; Élévation temp. (30 min) : 10 ℃
• YDQ-300/200 — Capacité : 300 kVA ; HT : 200 kV ; Courant HT : 1500 mA ; Tension d'entrée : 1500 V / 790 A ; Rapport : 2000 ; Élévation temp. (30 min) : 10 ℃
• YDQ-50/300 — Capacité : 50 kVA ; HT : 300 kV ; Courant HT : 170 mA ; Tension d'entrée : 170 V / 132 A ; Rapport : 3000 ; Élévation temp. (30 min) : 10 ℃
• YDQ-100/300 — Capacité : 100 kVA ; HT : 300 kV ; Courant HT : 300 mA ; Tension d'entrée : 333 V / 263 A ; Rapport : 3000 ; Élévation temp. (30 min) : 10 ℃

Surnoms / applications

• Ensemble de test haute tension
• Transformateur de test
• Kit de test hipot

Fonctionnalités

• Petite taille et poids léger pour une manipulation facilitée sur site.
• Conception sèche : sans huile et sans entretien.
• Adapté aux conditions climatiques rigoureuses pour essais sur le terrain.
• Rigidité diélectrique supérieure aux types en huile et corona minimale.

Caractéristiques / spécifications techniques

• Séries : YDQ (plusieurs variantes de capacité et tension HT)
• Utilisations : essais de rigidité diélectrique des grands équipements électriques en laboratoire, industrie et services publics
• Plage HT : 10 kV à 300 kV
• Capacités : de 1 kVA à 300 kVA selon modèle
• Modes : AC, DC, AC cascade et AC/DC cascade
• Ressources disponibles : manuel utilisateur (PDF), certificat d'étalonnage (PDF), vidéos de démonstration
