Testeur de tension DBF series

fréquencede rigidité diélectriquepour équipement électrique

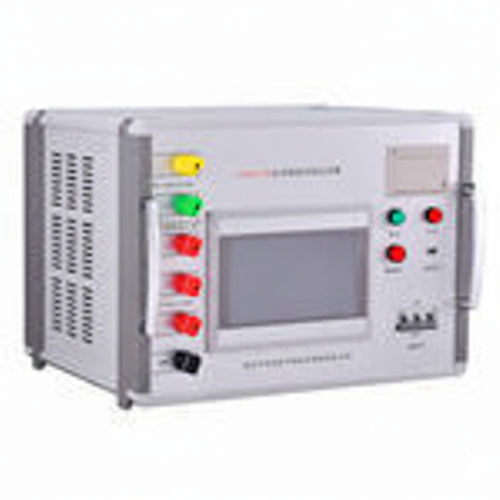

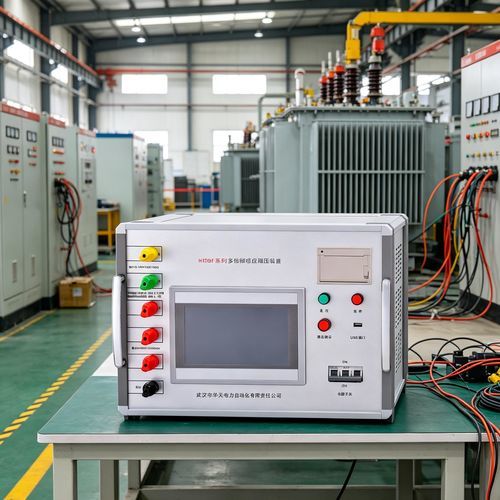

Le DBF Multi Frequency Induction Withstand Voltage Tester est conçu pour les essais de tenue diélectrique par induction des transformateurs et des bobines inductives mutuelles. Il est portable, simple d'utilisation et disponible en plusieurs puissances pour les essais sur site.

Caractéristiques principales

• Fonctions de protection : surtension, surintensité, démarrage en position zéro et protection contre l'amorçage (flashover) ; les seuils de surtension/surintensité sont réglables et la protection contre l'amorçage protège l'échantillon d'essai.
• Léger et adapté à une utilisation sur le terrain.
• Modes de fonctionnement automatique et manuel sélectionnables pour améliorer le débit des essais.
• Enregistrement des données et impression à distance ; numérotation des essais pour récupération aisée.
• Plateforme modulaire basée sur DSP permettant l'ajout de fonctions et les mises à jour logicielles ; interface homme‑machine conviviale.

Maintenance et réparation

• Avant utilisation : vérifier l'état extérieur de l'appareil, confirmer le bon fonctionnement de l'écran LCD et des sorties ; nettoyer les bornes corrodées ou vieillies avant emploi.
• Après chaque essai : nettoyer les fils et les bornes, couper l'alimentation et débrancher ; stocker dans un local sec, sans poussière, bien ventilé et exempt de gaz corrosifs.

Transport et stockage

• Pour le transport, utiliser la caisse en bois et les amortisseurs du fabricant si possible pour éviter les dommages ; ne pas empiler sans emballage en bois adapté.
• Avec la caisse instrument de la société, empilement maximal : deux couches ; pendant le transport et le stockage, le panneau de commande doit être orienté vers le haut.
• Stocker à l'intérieur dans un environnement sec, propre, ventilé et non corrosif ; placer un matériau anti‑humidité sous l'appareil pour éviter la condensation.

Caractéristiques techniques

• Capacité : 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA
• Tension d'entrée : CA triphasée, 380 V ± 10%
• Fréquence secteur : 50 Hz / 60 Hz
• Tension de sortie : 0–400 V (peut être augmentée via transformateur élévateur optionnel)
• Fréquence de sortie : 50 Hz, 100 Hz, 150 Hz, 200 Hz ; personnalisable 20–300 Hz
• Résolution de la tension : 0,01 V
• Résolution du courant : 0,1 A
• Précision de la tension : ±1%
• Précision du courant : ±1%
• Taux de distorsion de la forme d'onde : <3%
• Dimensions approximatives (L × l × H) : 500–700 mm × 350–500 mm × 360–630 mm
• Poids : 21 kg – 75 kg
